多機能なハードウェアと総合ソフトウェア

ATS 8000 太陽光発電（PV）インバータ自動検査システムはPVインバータの性能検証に必要な試験を自動で行うことのできるシステムです。各種国際規格に向けて最適化されたテストプログラムを標準的に備え、IEEE 1547, 1547.1, UL 1741, GB/T 19939, NB/T 32004, CGC/GF 004/GF 035といった規格の予備試験を行うことができます。テストプログラムは自由に項目の追加、パラメータの変更を行うことができるので、予備試験だけではなく、社内の規格に沿った試験項目も簡単に追加することができます。

　　　　　　　　　　　　　　　　　　　　　8000 for PV Inverter ATS

1. パワーコンディショナー系統連係での検査項目も網羅された自動検査装置
2. 入出力動作機能、過渡応答、保護試験、MPPTなどの検査項目をカバー
3. 出力動作機能・・・出力電圧、電流、電力、力率、EFFなど
4. 入力特性・・・入力電圧、入力MPPT電圧、入力MPPT電力など
5. OVP/UVP 、OFP/UFP、系統電圧瞬停試験も可能
6. 共通のプラットフォームソフトを利用することにより低コストを実現
7. 太陽光発電と蓄電システムの系統連系試験に最適
8. 試験内容に合わせて自由に製品を組み合わせることのできるオープンアーキテクチャ構造
9. 各電気規格の予備試験に最適（IEEE1547＆1547.1、UL1741、GB/T 19939,CGC/GF004）
10. 研究開発（R&D）から生産ラインまでのPVインバータテストに対応
11. 予備試験から社内規格試験まで各種テストの需要に沿ったテスト項目編集機能

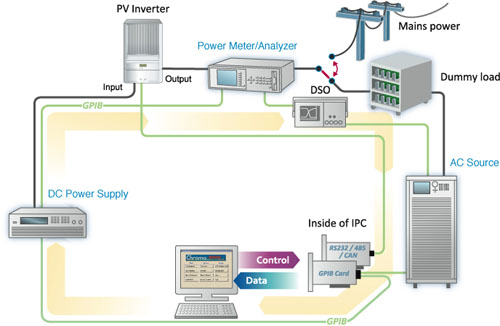

パワーコンディショナーテスト図（系統連係の機器組み合わせ）

制御ソフトウェア "Power ProⅢ"

Power ProⅢソフトウェアは拡張性の高いオープンソフトウェアアーキテクチャを採用したシステム制御ソフトウェアです。Power ProⅢは各種被測定物を評価するにあたり、必要とされる各種試験項目及び自動検査プログラムの作成・編集から試験結果の出力に必要なレポート作成機能及び統計分析機能を備えています。

試験項目編集画面は、C言語に似た強力なツールを採用し、プログラム言語を使用せずに直感的に試験項目を作成、編集することができます。試験手順、試験状態の編集、試験結果の表示、試験データの一時保管など定義することができ、試験項目プログラムエディタはバッチテスト用に準備されている試験項目と連携する機能を備えています。

レポート作成機能は、試験データ（数値データ及び波形データ）の管理、編集が可能で、ご要望の試験成績書を簡単に作成することができます。（Microsoft Excel、Microsoft Wordフォーマットでの出力が可能）

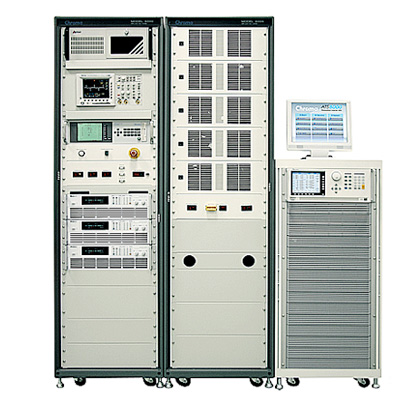

自動試験システム(ATS)主要機器構成例
