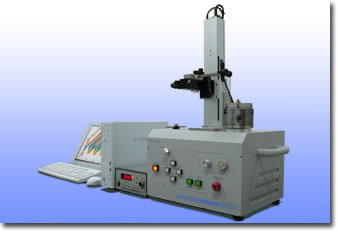

MAD-310RAS

MAD-310RASは、X・Y・Z軸座標のメモリ機能を搭載し、
いつでも誰でも同じ測定値になるよう再現性を追求しました。
当社独自の超極細プローブFC-075（幅0.6mm×厚さ0.28mm）も使用でき、
磁束の近接測定に優れます。

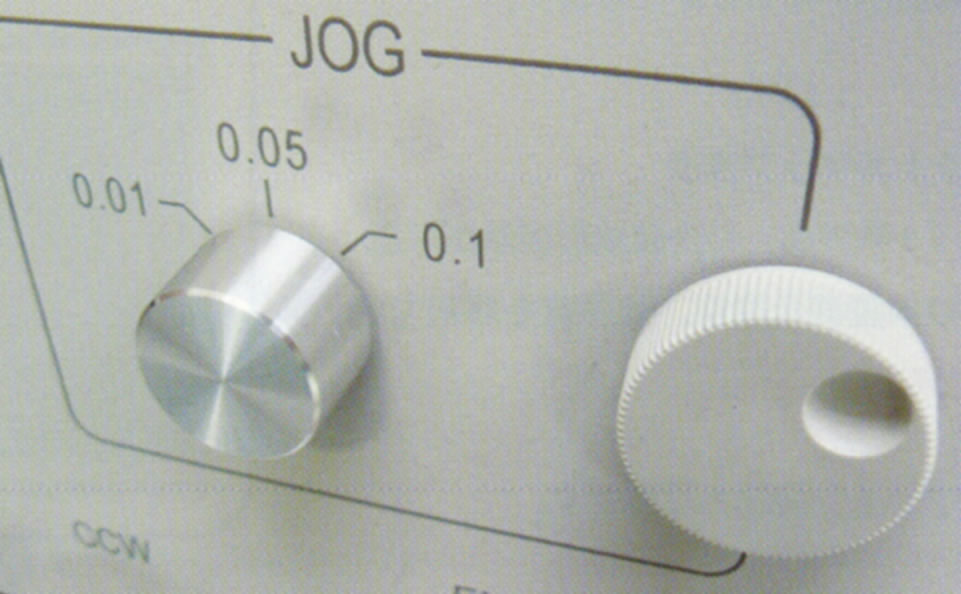

■ジョグダイヤルによるスライダー簡単位置決め0.01mm/0.05mm/0.1mm step
■X・Y・Z座標のメモリ機能、プログラム測定が可能
■ポイントオート機能

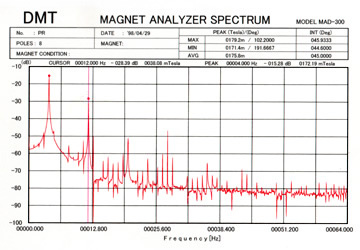

■周波数解析機能（特許取得済）
■スキュー角度測定が可能（特許取得済）
■回転角度分解能 max.43,200p/rev
■自動移動 max.200mm、分解能 max.0.01mmまで可能
■2D編集機能（2次元）
■表計算ソフトへのデータ転送
■アスキー出力計算

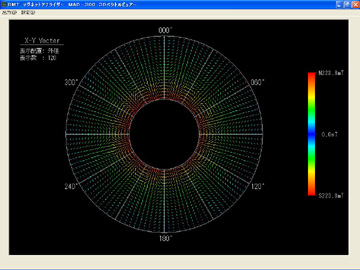

■ベクトル測定・解析（オプション）


■超極細プローブ FC-075をご使用頂けます。（リンク）

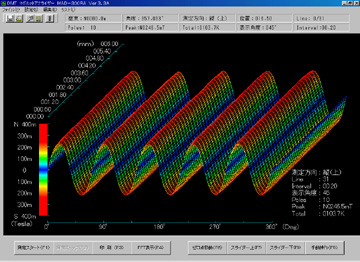

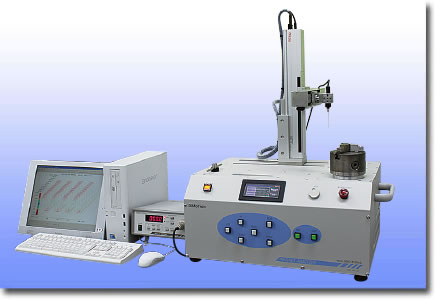

多くの技術者に支持されているベストセラー（3次元表示モデル） MAD-310Ｒ/310RＡ/310Aは着磁された円形筒マグネットの磁束分布を自動測定し着磁波形、各極の磁束量、着磁角度、面積を解析なマグネットアナライザーです。 Ｘ軸に回転角度（Ｄｅｇ）、Ｙ軸に表面磁束密度（Ｔｅｓｌａ）、Ｚ軸に高さ（ｍｍ）の位置とする3次元表示を行います。 また、Ｘ軸に周波数（Ｈｚ）、Ｙ軸に磁束（ｄＢ）、Ｚ軸に高さ方向（ｍｍ）の位置とする周波数3次元表示も可能です。 2次元（Ｘ、Ｙ軸のみ）としても使用でき、3次元波形から2次元波形にＰＩＣＫ-ＵＰすることも可能です。   ■ジョグダイヤルによる詳細な位置移動が可能。

■回転分解能　MAX43,200P/rev ■X・Y・Z座標のメモリ機能・プログラム測定が可能 ■自動移動の最小分解能0.01mm ■垂直（水平）リニア測定機能 ■測定器本体のタッチパネルから測定可能 ■周波数解析機能（PAT） ■スキュー角度測定機能（PAT） ■２次元編集機能 ■表計算ソフトへのデータ出力機能 ■アスキー出力機能 ■ベクトル表示機能（オプション）

■超極細プローブ FC-075をご使用頂けます。（リンク） 幅0.6mm×厚さ0.28mm 今までクリアできなかった狭いギャップでの磁気測定、 小径マグネットの内周磁束測定にも適した磁気センサープローブです。

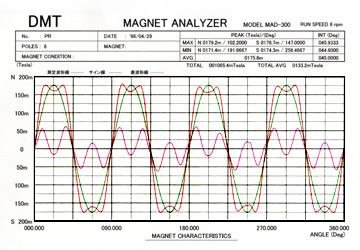

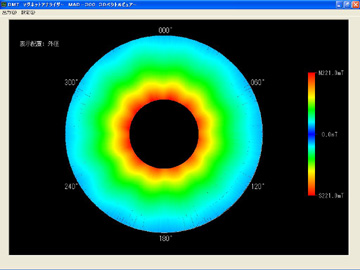

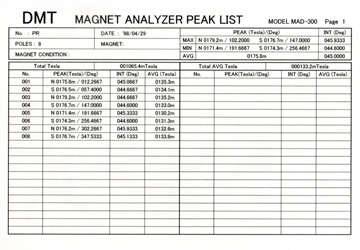

マグネットアナライザー／測定波形イメージ
