製品特徴

1. 電圧範囲：20V～500V
   並列運転最大電流：2600A
   電力範囲：600W～60KW
2. バッテリー放電電力回生機能付で、省エネ、環境保護、低放熱を実現
3. 並列運転機能を備え、最多60チャンネルの並列運転が可能
4. 操作モード
   定電流/定電圧/定電力充電
   定電流/定電圧/定電力放電
5. 容量が異なるバッテリーの独立チャンネル制御
6. 動的電流充放電シミュレーション機能付
7. 高精測定によるレポートデータ分析機能
8. 停電データ復帰支援機能

アプリケーション

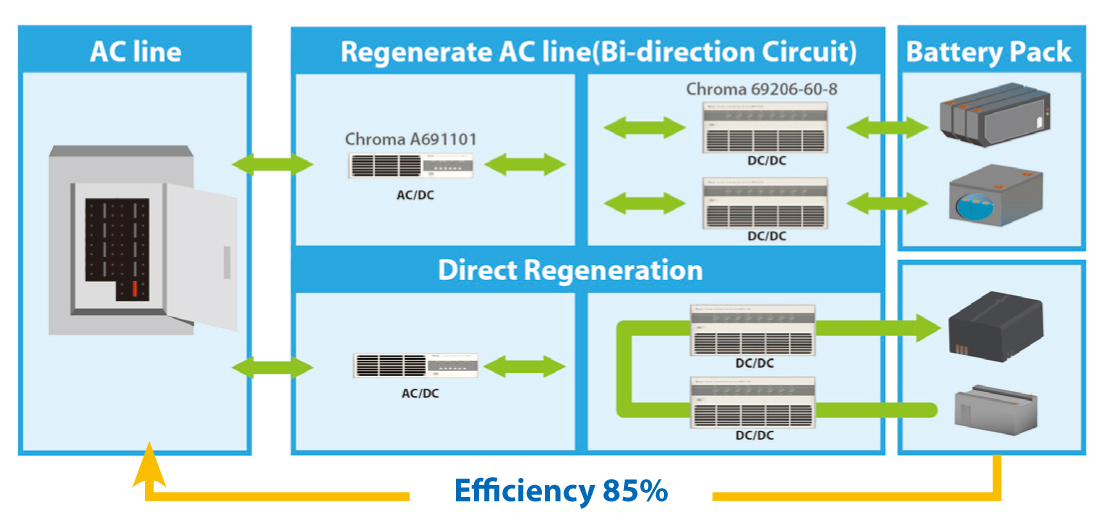

回生電力を最大限に利用

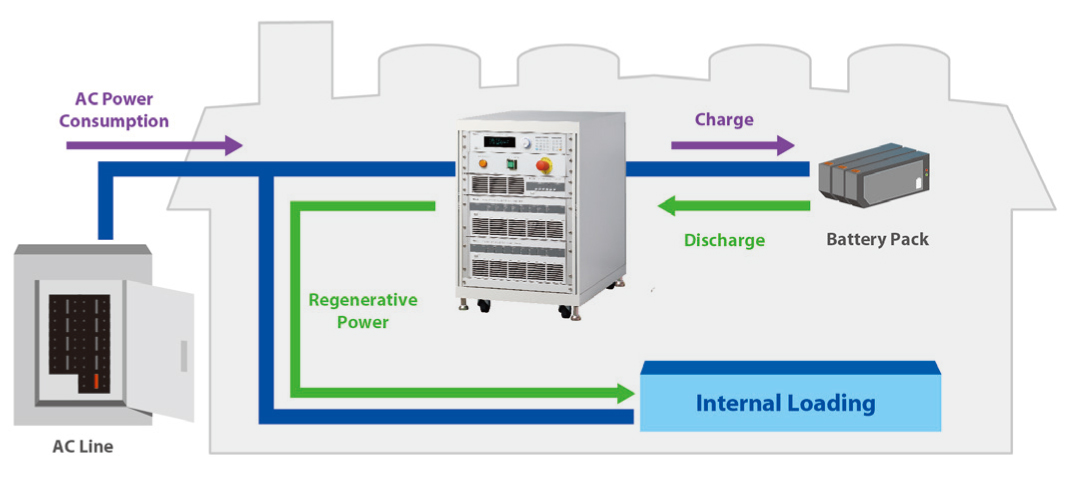

バッテリーモジュールの放電時の電力を回生し、最大限にエネルギーを利用します。放電エネルギーは充電可能なバッテリーモジュールに供給し、余剰エネルギーは系統に回生します。この動作により大量の熱エネルギーが発生することが無く、装置や作業環境において熱による温度上昇を避けることができることで空調費用を削減できます。工場内ではTHDが5%に低下、力率は0.9以上の回生電力をを利用が可能です。放電時、定格出力の20%以上で、85%の回生率を達成おります。

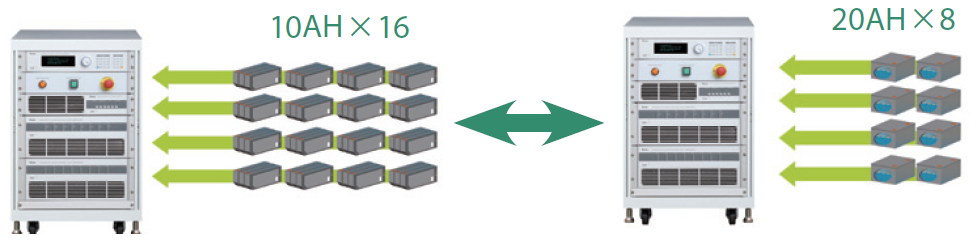

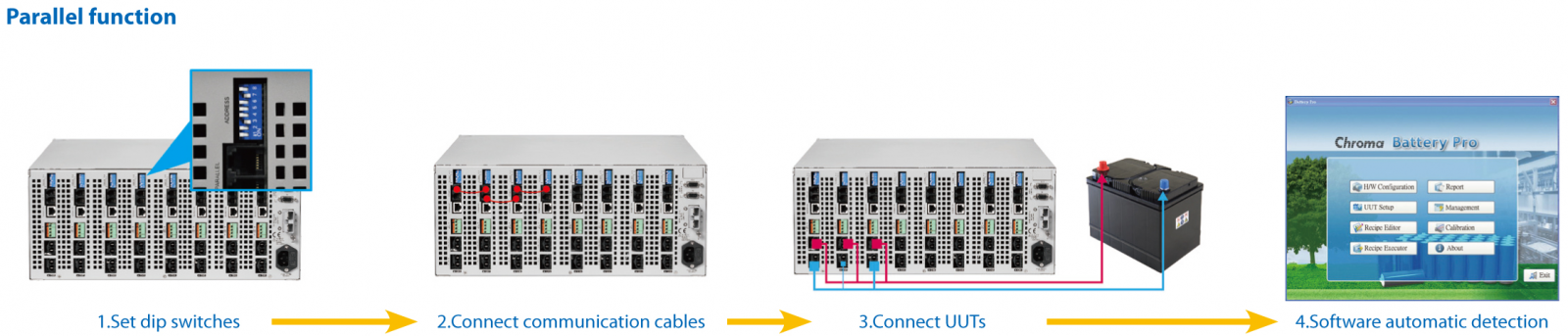

Parallel Control - Up to 60 Channels

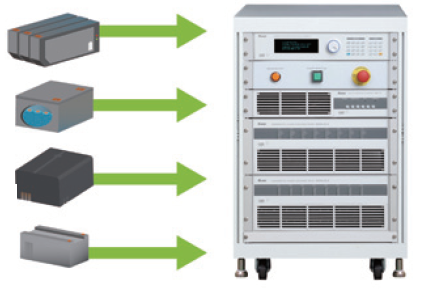

並列運転機能により各種出力の被測定物に対応

並列運転機能により、異なる被測定物の試験を行うことが可能ですので、被測定物の仕様に応じた装置を使用する必要がありません。バッテリーには大容量から小容量まで多種の機種がありますので、大容量の試験装置を使って小容量バッテリーの試験を行うことになった場合、測定精度は粗くなります。そこで、この並列運転方式を用いれば、実際の容量に近い試験が行えますので精度の要求に合わないという問題は発生しません。

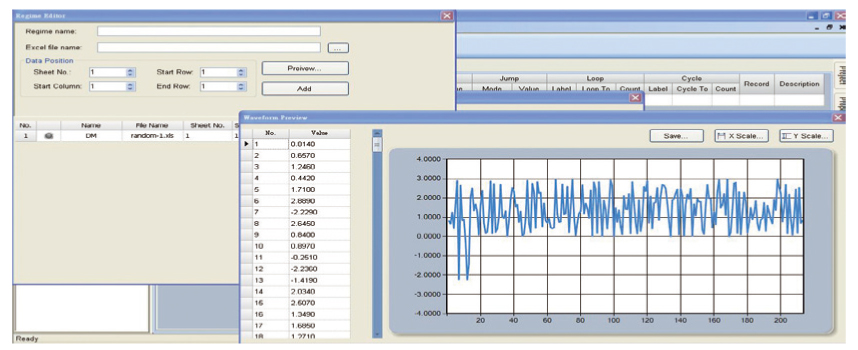

ドライブサイクルシミュレーション

ドライブサイクルシミュレーションを使用することで、実際に動作しているバッテリーの状態をシミュレーションすることができます。

• バッテリーをシミュレーションする状態では、最大放電電流と最大充電電流を切り替える時間は約10msです。
• テストサイクルを作成する際、Exce:に変換した波形数値を充放電試験システムにインポートすることできます。
• 各チャンネル720000ポイントの試験ポイントを設定することが可能で、動的な試験を長時間行うことができます（時間間隔：10ms～100s）。

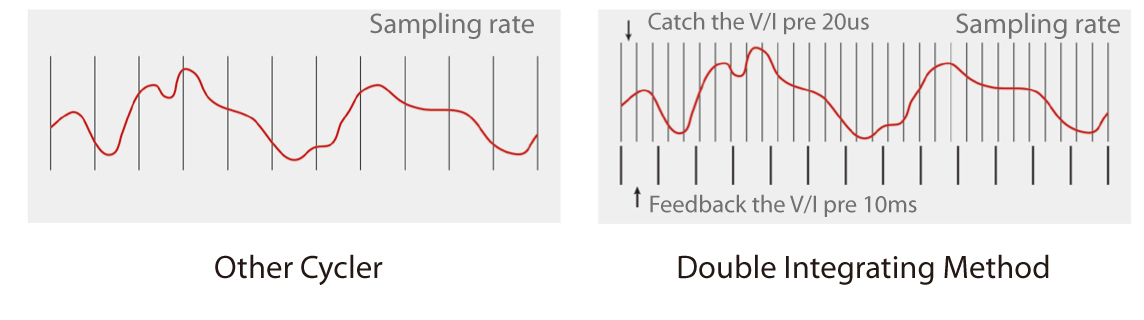

高周波サンプリング測定技術による正確な容量計算

一般のバッテリー充放電試験試験システムはコンピューター内部のソフトウェアで容量を計算します。よって、データ伝送時間に左右され、伝送速度に限度があることから、波形作成モードを使用した容量計算は誤差が生じてしまいます。17020はV/Iサンプリングレートを高めるとともに、二次積分法を用いていることから正確な容量計算を行いますので、電流変化時のデータ遅延・欠損を起こすことはありません。

• V/Iサンプリングレート – 50KHz (20µs毎に1サンプリング)
• 区分積分モード演算
  •  I 積分→容量
  •  V x I 積分→エネルギー

システムの特長

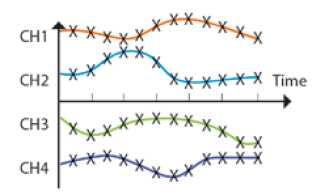

独立チャンネル

• チャンネル毎に独立した運転方式
• チャンネル毎に独立したデータ作成
• チャンネル毎に独立したモニタリング
• チャンネル毎に独立したプログラム

運転モード

• CC/CV/CP - 制限電流充放電モード
• ユーザー定義電流波形による充放電モード
• 直流抵抗試験モード
• RESTモード

カットオフモード

• 時間/電量/電圧/電流/温度
• データロガーによる測定(電圧/温度)

動的変換

• 連続充放電モードにおいては、充放電の切換遅延がなく、バッテリーモジュールの試験を正確に行うことができます。
• CCからCVに移行する充放電では、オーバーシュートを起こさないよう対策がされているので、バッテリーの特性に影響を与えません。

反応時間

• 一般モード(CC/CV/CP/CC-CV)において、最大充電電流を最大放電電流に切り替えるために必要な時間は50ms以下(動的モードではシームレスに切り換え)
• 電流変化時にオーバーシュートを起こさないため、バッテリーの特性に影響を与えません。

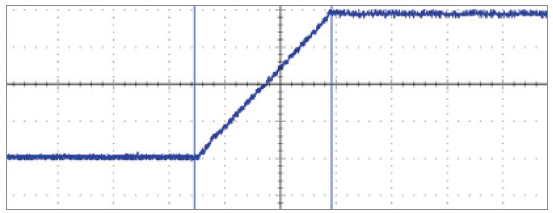

（電流グラフ）

温度測定

簡単で便利な温度測定機能により、保護条件とカットオフの条件が設定できます

• 温度測定：各チャンネルの温度測定が可能（範囲：0～90℃±2℃）
• 各チャンネル最多4つの温度センサーを接続可能

停電リカバリ

1秒周期でデータを一時的に保管する機能を備えています。また、約60分間の中断リカバリ機能を備え、停電やコンピューター停止後、復帰した時に中断したデータを使用してテストを継続するかどうか選択できます。

保護

• 過充電/過放電/過電流/過熱/過容量/回路抵抗による保護
• データロガーによる測定(電圧/温度)
• グリッド異常検出後、自動的に主回路を切断し、被測定物及びデータを保護します。
• 電圧変化量/電流変化量による保護。

設置スペース・作業スペースの節約

電力密度と回生による熱回収技術により、従来必要であった作業スペースをコンパクトにします。

自動試験システムソフトウェアプラットフォーム

17020のソフトウェアプラットフォームBattery Proは、二次電池モジュールの各項目の試験要求に対して、高い安定性と安全性を備えております。また停電データ保存リカバリ機能を備えておりますので、データ損失を防ぎます。

使いやすいインターフェース

• 多言語インターフェース：中国語（繁体）／中国語（簡体）／英語の3言語選択可能
• リアルタイムモニタリングシステム採用：システムの試験状態をリアルタイムかつチャンネルデータとシステムデータを同時に確認することができます
• アイコン管理：チャンネルの試験状態は各アイコンで管理され、各項目別にチェックすることが可能です
• 使用権限設定：装置を操作する人のみ権限を与えられます
• チャンネル異常追跡：チャンネルの異常状態を独立してチャンネルごとに記録できます

試験項目の編集

• 255個の充放電条件を編集
• ダブルサイクル・ループ機能(Cycle & Loop)で、各層9999個のサイクル・ループを設定可能
• ユーザー定義の充放電波形を編集
• 各種充放電条件(定電圧/定電流/定電力/定電圧―電流波形/直流抵抗)の編集機能
• カットオフ条件（時間/電力/電圧/電流/温度）の編集機能
• 動作条件の設定可能

レポートウィザードとレポートフォーム

• レポートのフォームを定義
• PDF、CSV、XLS フォーマットで作成可能
• レポート自動作成機能
• レポート分析機能:X・Y軸のパラメータを決定し、ニーズに合った試験レポートを生成可能（文書ソフトなしでレポート発行可能）
• 各チャンネルレポートとカットオフレポートを作成
• ライフサイクルテストレポート、容量―電圧レポート、充放電テストレポート生成可能

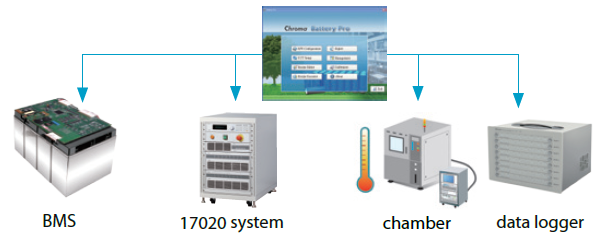

システム統合

• 恒温槽（Chamber）と連動させた充放電試験に対応
• データロガー（Data Logger）と連動させた充放電試験に対応
• バッテリーマネジメントシステム（BMS）と連動させた充放電試験に対応

CHROMA Data logger 51101 provides synchronized sampling with constant data acquisition rate.

• Minimun: 200 ms
• Interface: Ethernet

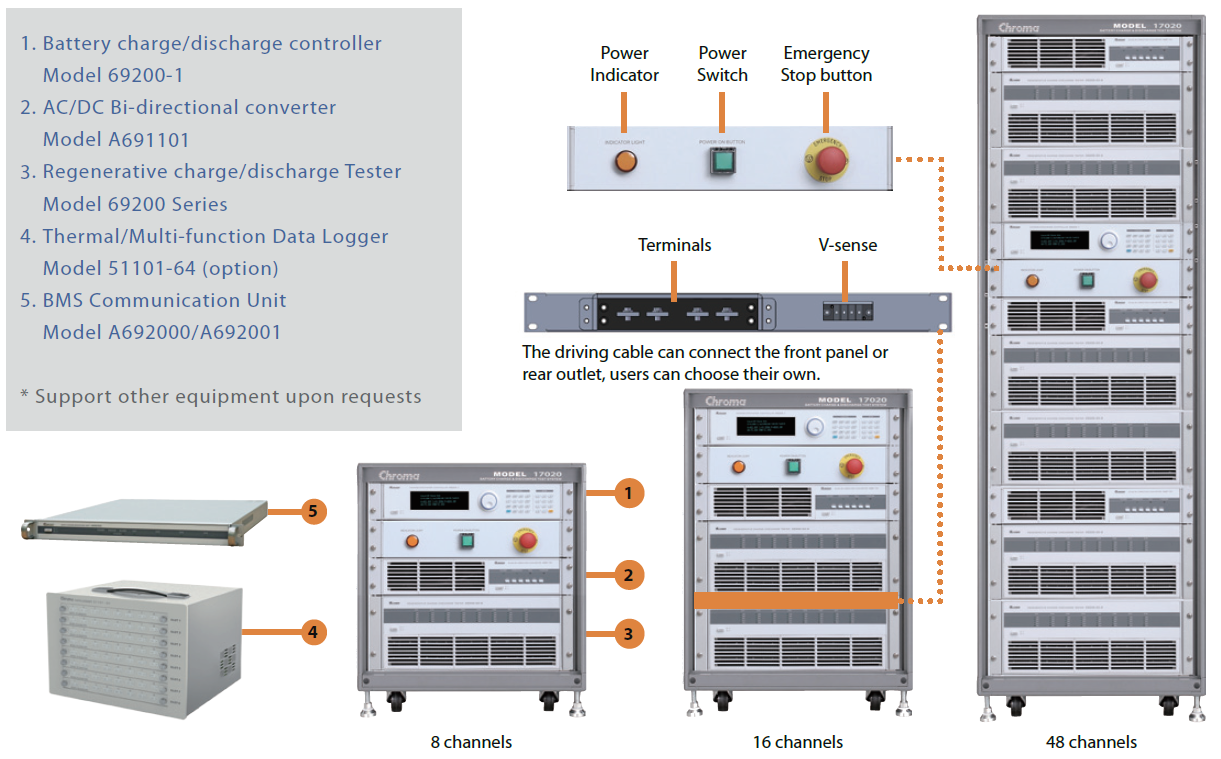

高性能ハードウェアデバイス

バッテリーシミュレーション機能

17020は、バッテリー充放電・バッテリーシミュレーションの2種類の機能を備えております。バッテリーモジュールシミュレータはバッテリーモジュールを接続して使用する機器を試験することができます。製品の設計・研究開発時に必要となるバッテリーがない場合、17020のバッテリーシミュレーション機能を使って、その製品が正常に動作するか、確認することができます。また、各種バッテリー電力状態（SOC）のプログラムができますので、バッテリー曲線を描くことで、バッテリーの試験評価を行うことができます。また、電気自動車用モータードライブシステム、電気制御装置、車載充電器などの各試験に応用することができます。

バッテリーモジュールシミュレーション機能

• マルチチャンネルバッテリーモジュール特性のシミュレーション機能
• バッテリーモジュール電源の充放電シミュレーション機能
• バッテリー特性曲線の設定
• 電圧・容量開始初期化の設定

バッテリーモジュール保護機能

• 過電圧保護
• 過電流保護
• バッテリー高電圧警告
• バッテリー低電圧警告
• バッテリー過高電圧保護
• バッテリー過低電圧保護

シングルチャンネル双方向電源装置

• 電圧/電流/出力表示
• 電圧/電流設定
• Pre-charge機能: 設定（電圧設定に必要な時間）

テストデータのリアルタイム表示

• 電圧/電流/出力数値表示
• 電圧/電流/出力波形表示
• バッテリーモジュール充放電曲線表示
• テストレポート出力機能

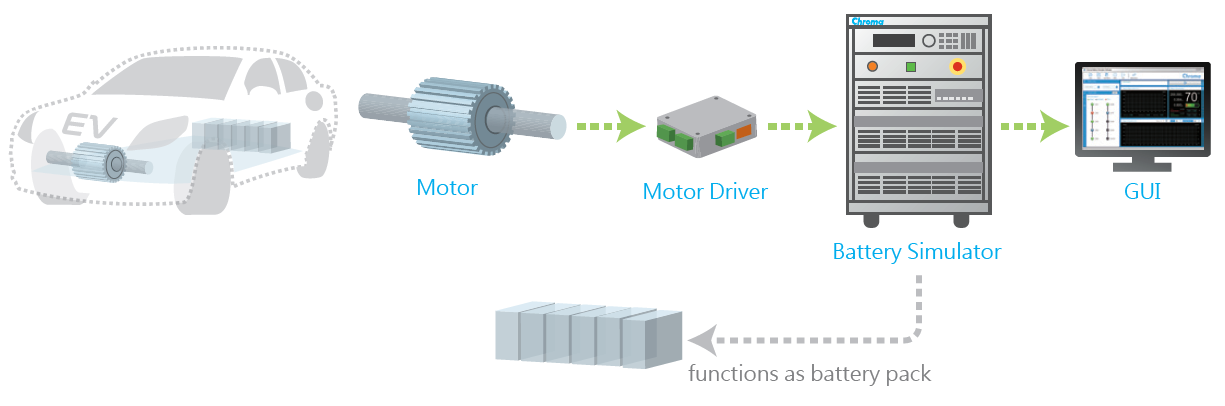

バッテリーシミュレーター

17020とバッテリシミュレーターソフトウェアがあればバッテリーパックとバッテリーパックに接続される製品を試験することが出来ます。製品がまだ研究開発段階であったり、対象のバッテリーがまだ利用できない場合、17040は製品がシステムとして機能するかどうかシミュレーションすることができます。さらに、SOCが異なるバッテリーをコントロールできます。加えて、DUTの充放電の状況を見るために異なる充放電カーブを17020にダウンロードし、試験することができます。バッテリーとDUTの並列評価試験を進めることが可能で、スタートストップ用モータードライバ、EV照明コントロール、車載充電器など多くのEV電装品に対応しています。

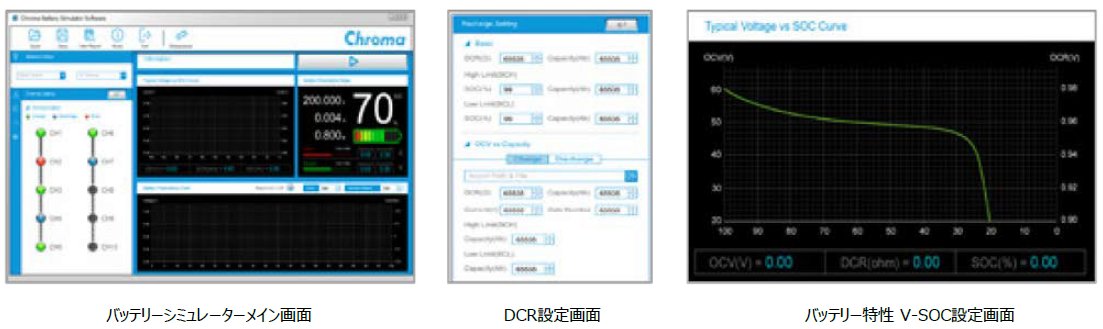

バッテリーシミュレーターインターフェース


オプションのバッテリシミュレーターソフトウェアは17040を充放電可能な双方向電源として使うことができます。更に、電池容量やDCR、V-SOCカーブを17040にダウンロードし、充電器、インバータ、モータードライバの試験に使うことができます。
