ゲイン・フェーズ分析器 (FRA51602)
株式会社エヌエフ回路設計ブロック｜最終更新日：2023/04/03
 |
 |
 |
 |
基本情報
回路やサーボ系の評価に最適。 高電圧600Vに対応し、非絶縁型PFC回路を商用電源に接続した状態で測定可能。
アイソレーション／最大入力電圧 600V CAT II / 300V CAT III に対応。従来機に比べ、より高電圧の信号を測定することが可能です。 加えて、測定値を容易に検索可能なマーカサーチ機能や設定メモリの内容を番号順に読み出してスイープ測定するシーケンス測定など、作業の効率化を推進する様々な新機能を搭載。
- 型番
- FRA51602
- 価格
- ¥2,100,000 （税抜）
- 発売日
- 発売中
ゲイン・フェーズ分析器の特長
特長
■ 高精度な測定を実現する信頼のスペック
- 測定周波数 10μHz～2MHz
- 測定速度 0.5ms/point
- 基本確度 振幅±0.01dB, 位相±0.06°
- アイソレーション 600V CAT II/ 300V CAT III
- ダイナミックレンジ 140dB
■ 測定作業の効率アップ！便利な機能満載！
- シーケンス測定
- マーカサーチ機能
- 群遅延測定
- 周波数変化時位相制御
- オートレンジング、遅延機能、振幅圧縮機能 など
アプリケーション
| ■ 非絶縁型PFC回路のループ・ゲイン測定 | |
|

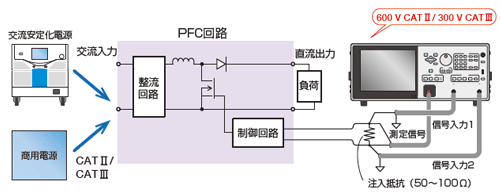

● 測定ブロック図
|
|
|

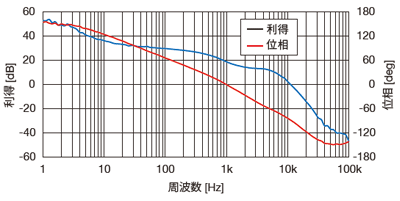

● 実測データ
|
※ インピーダンス測定をしたい場合には・・・
『周波数特性分析器 FRA51615 』がオススメです。
