電波暗箱・シールドボックス 大型タイプ (MY5630/MY5630ET)
マイクロニクス株式会社｜最終更新日：2022/06/01
 |
 |
 |
 |
 |
基本情報
無線機・無線デバイス等のアンテナ開発、通信特性の評価に最適な電波暗箱。内寸2m超のワイドサイズ。
高シールド性能(80dB以上)の強化ボディ
・シールド性能：80dB以上@1GHz-6GHz(代表値)・吸収性能：30dB@1GHz、40dB@3GHz、50dB@5GHz (代表値)
- 型番
- MY5630/MY5630ET
- 価格
- 7,150,000円～
- 発売日
- 発売中
電波暗箱・シールドボックス 大型タイプの特長
仕様
| 型式 | MY5630 | MY5630ET |
|---|---|---|
| 外形寸法（約） | 2504(W)×1704(D)×1921.5(H)mm（ 突起物含まず） | |
| 内部寸法（約） | 2010(W)×1210(D)×1140(H)mm | |
| 総重量 | 750kg | 765kg |
| 材質 |
|
|
| 電波吸収体 | ウレタンピラミッド型 8インチ | |
| シールド性能 |
80dB以上@1GHz-6GHz(代表値) (シールドシート使用時 60dB以上) |
|
| 吸収性能 | 30dB@1GHz、40dB@3GHz、50dB@5GHz (代表値) | |
| 前面ドア | 開口部寸法 900(W)×1150(H)mm | |
| メンテナンス扉 |
|
|
| ターンテーブル | 手動 | 電動 |
|
||
| 吸排気機構 |
|
|
| インタフェース |
|
|
| 標準価格 | 7,150,000円 | 8,270,000円 |
ポイント
- 内寸2m長のワイドサイズ、大型DUTの測定を考慮
- 高シールド性能(80dB以上)の強化ボディを実現
- ピラミッド型電波吸収体の特性により、内部反射を防止
- メンテナンス扉を設置。固定台取付時の負担を軽減
- シールドシートを介し、特殊ケーブルの通線にも対応 吸排気機構を用いた放熱対策を実施
- アンテナパターン測定の自動作成等もカスタマイズ可

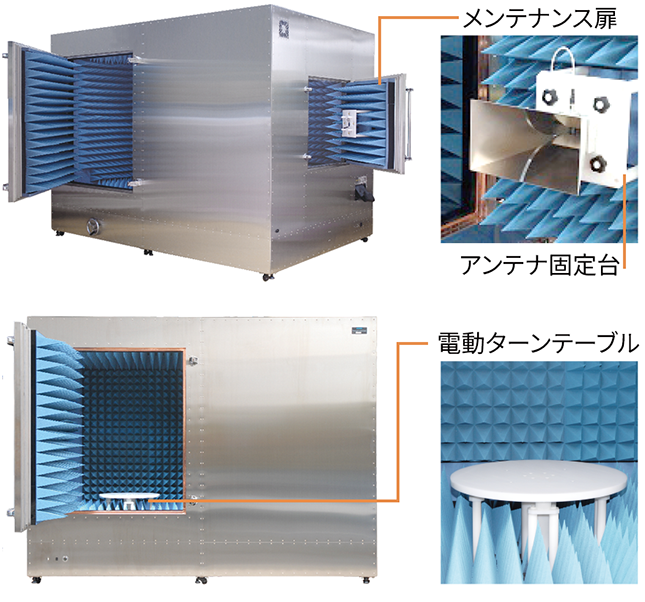

- メンテナンス扉：アンテナ交換時等に作業効率が向上します。
- アンテナ固定台：オプションのアンテナセット等を取付けることができます。
電波暗箱・シールドボックス 大型タイプの資料ダウンロード
電波暗箱・シールドボックス 大型タイプに関するお問合せ
出展企業情報
- 企業名
- マイクロニクス株式会社
- 企業PR
- 電子計測器・高周波関連機器のトータルソリューションカンパニー。 スペクトラムアナライザ、可変アッテネータ、計測システム、ETC/DSRC試験システム、電波暗箱、EMC試験システム等の開発並びに製造・販売を行っています。
