製品概要

EMC コンプライアンス ソフトウェア EMCview は、放射および伝導エミッションの使いやすい EMC 事前準拠テストです。これは、当社の LISN、RF 電流プローブ、測定アンテナ、TEM セルを使用した自動テストを完全に補完します。

内蔵の振幅補正により、ケーブル、アンプ、減衰器、LISN、TEM セル、アンテナ、RF 電流プローブ、フィルター、および信号チェーン内のその他のコンポーネントの補正係数と変換係数が可能になります。

時間のかかるセットアップは必要ありません。SW はインストール後すぐに測定できるようになります。すべての排出ガス関連規格といくつかの自動車メーカー規格は、対応するプロジェクト ファイルで事前に設定されています。プロジェクト ファイルは、規格に準拠した測定を実行するために必要なすべての設定を処理します。事前設定されたプロジェクトを使用するだけでなく、ユーザーは組み込みのエディターまたは単純なテキスト エディターを使用して独自のプロジェクトを簡単に作成できます。

EMCview は現在、次のスペクトラム アナライザをサポートしています。

• ●Rigol (DSA 及び RSA)
• ●Siglent (SSA/SSA plus/SSA -R 及び SVA)
• ●R&S (FPC 及び FPH)
• ●OWON (XSA 及び HSA)
• ●Teledyne Test Tools T3SAシリーズ
• ●BK Precision 2683シリーズ
• ●ComPower SPA-900TGシリーズ
• ●Multicomp MP700xyzシリーズ
• ●TheEMCShop ESAシリーズ

スペクトラム アナライザには、EMI オプションも装備する必要があります。

Tekbox は 2 つのライセンス オプションを提供します。

●アナライザー結合 – ライセンスはスペクトラム アナライザーのシリアル番号に結合されています。任意の数の PC にインストールできますが、制御できるのは 1 台の専用スペクトラム アナライザーのみです

●PC 結合: ライセンスは PC のホスト ID に結合されます。サポートされているスペクトラム アナライザ モデルのいずれかを制御できますが、インストールできるのは 1 台の専用 PC のみです。

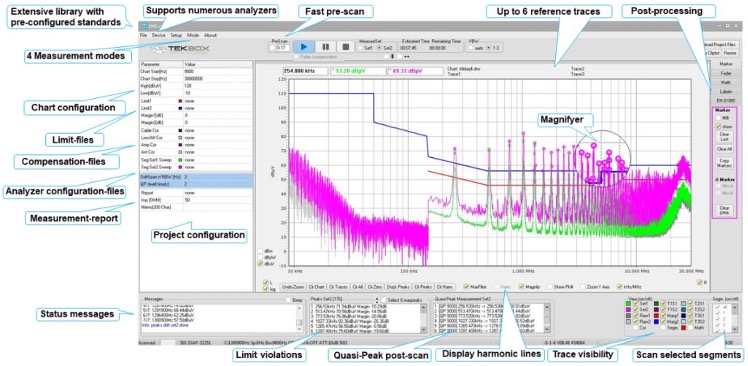

特徴

●関連するすべての EMC 規格に対応する、事前に構成された多数のプロジェクト ファイル
●グラフは、テストハウスと同様に 2 つの完全な測定実行をサポートします。いくつかの分析装置で 2 つの検出器による同時測定が可能
●選択したピークの周波数ドリフトの影響を受けない、重要なピークの高速準ピークスキャン
●高速プレスキャン
●設定可能なリミットラインとセグメントファイル
●ケーブル、LISN、アンプ、アンテナ、電流プローブなどの構成可能な修正ファイル。
●重要なピークの識別と選択のための設定可能なマージン
●比較を目的とした参照測定値のインポートとオーバーレイをサポートします
●線形または対数周波数軸
●高調波マーカー
●テストレポートの自動作成
●多くのインポート/エクスポート機能
●グラフはメタデータを含むチャートとして保存でき、グラフは対応する測定構成とともにロードできます。
●RF カバレッジの測定

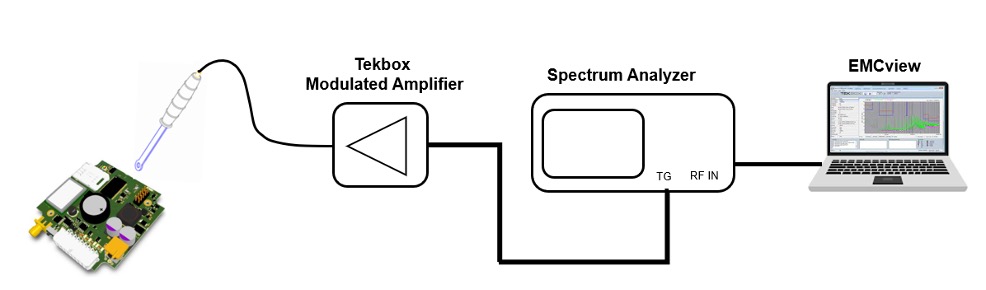

●TEMセルを使用したイミュニティ試験用のトラッキングジェネレータ制御
●多くの後処理機能
●便利な電卓
●CDN または BCI プローブを使用したイミュニティ テスト。EMCview PRO ライセンスが必要です
●迅速な測定、Siglent SSA3000X-R シリーズおよび Rigol RSA シリーズのリアルタイム帯域幅機能をサポート。EMCview PRO ライセンスが必要です

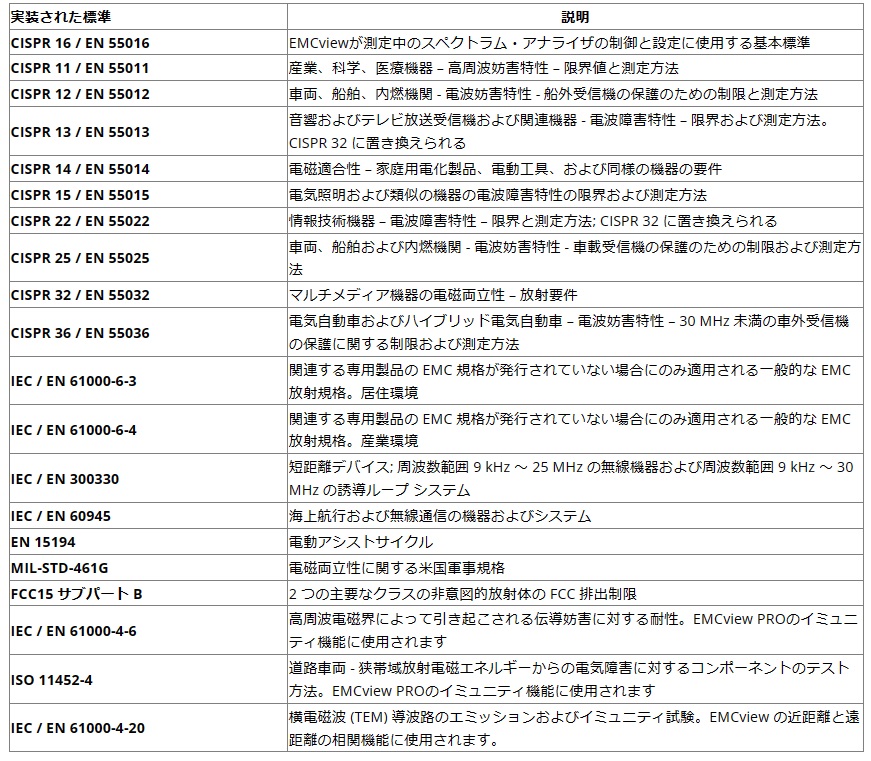

実装標準

さまざまな自動車メーカー固有の規格が部分的に実装されています。これらの標準は更新され、EMCview の将来のリリースで追加のメーカー標準が導入される予定です。

アプリケーション

●製品設計段階での EMC 挙動の社内測定
●研究室、学校、大学での EMC トレーニング
●テストハウスに提出する前の製品のプリコンプライアンステスト
●テストコストの削減
●市場投入までの時間の短縮

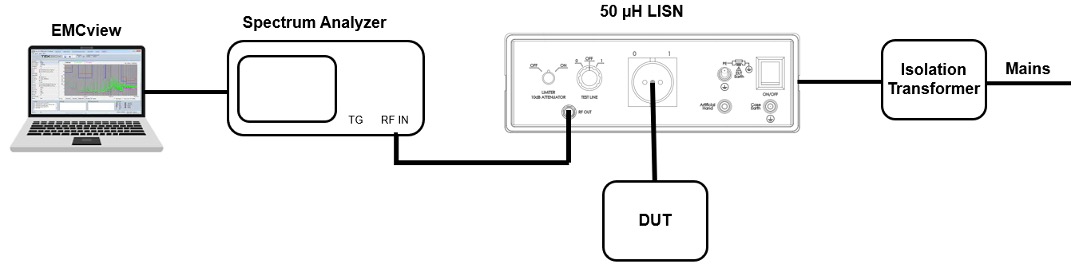

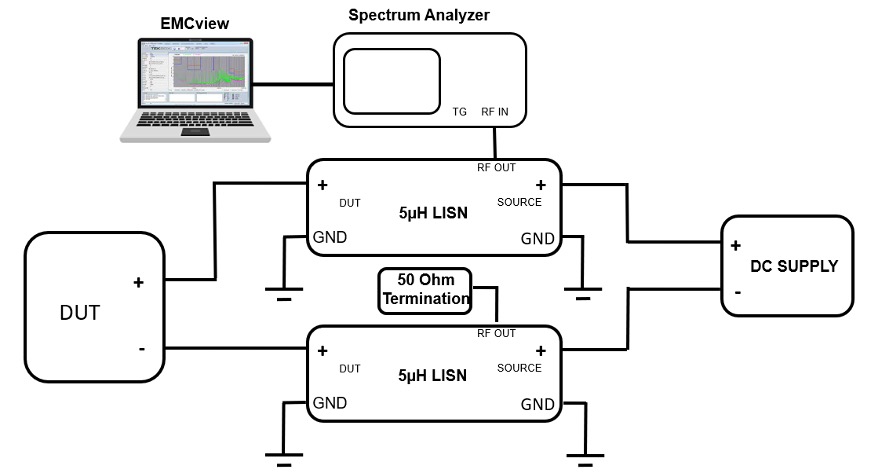

LISNを使用した伝導性エミッション試験

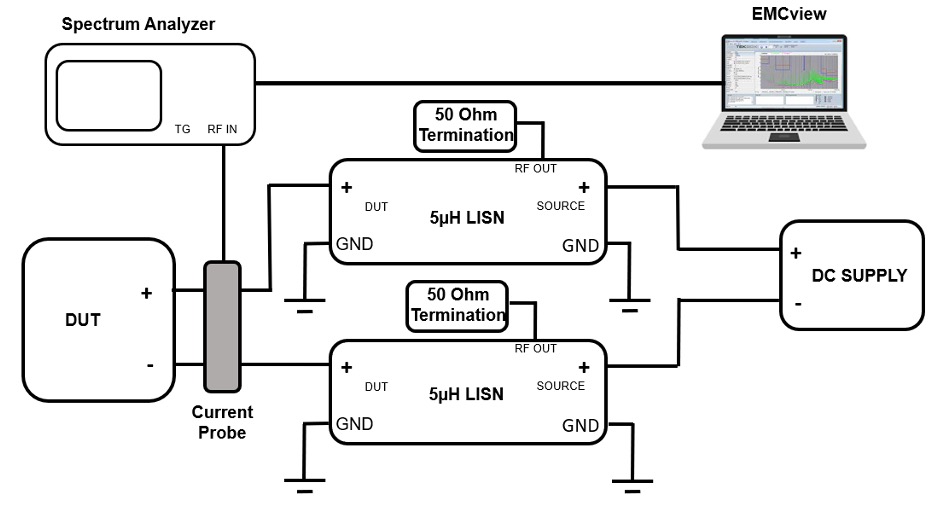

RF電流モニタリングプローブを使用した伝導性エミッション試験

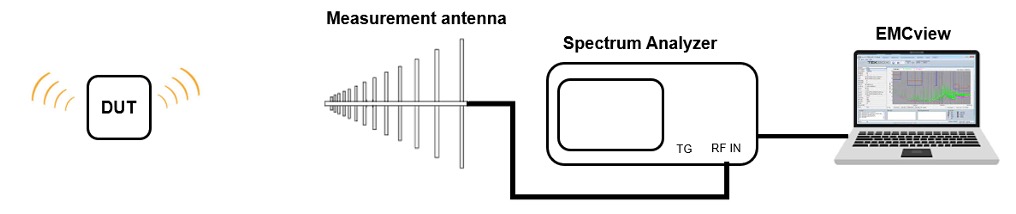

測定アンテナを使用した放射妨害波試験

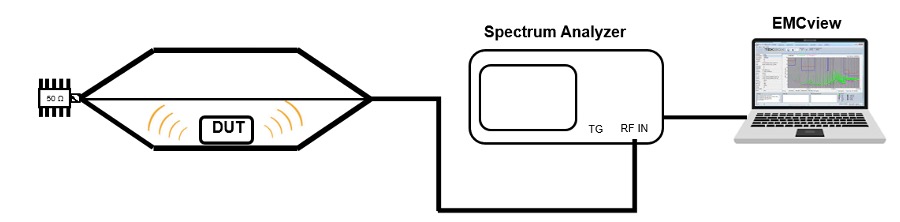

TEM セルを使用した放射エミッション試験

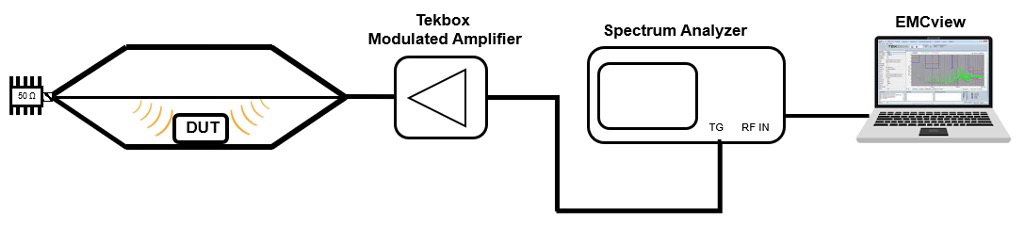

TEM セルを使用したイミュニティ試験

TEM セルを使用した免疫試験

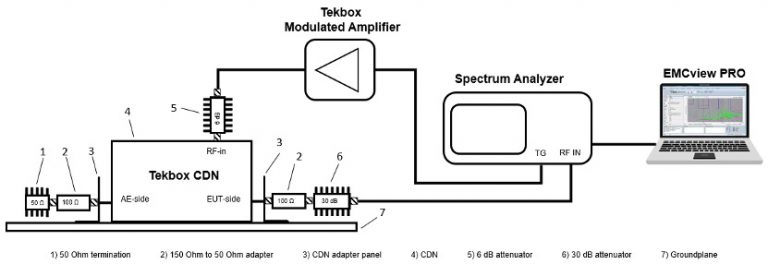

EMCview PROを使用したEN 61000-4-6校正セットアップ

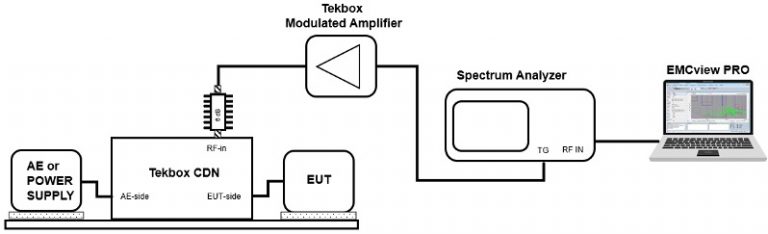

EMCview PRO を使用してセットアップされた EN 61000-4-6 イミュニティ テスト

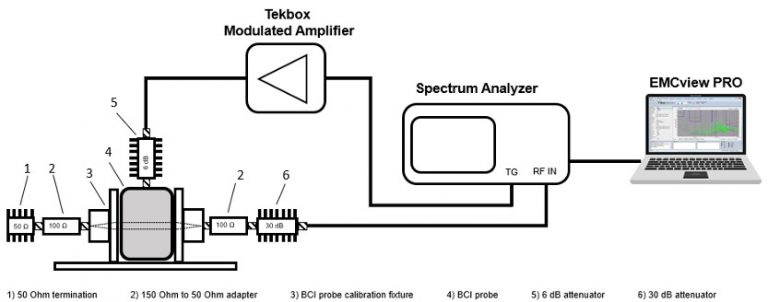

EMCview PRO を使用した EN 61000-4-6 300 オーム ループ BCI キャリブレーションのセットアップ

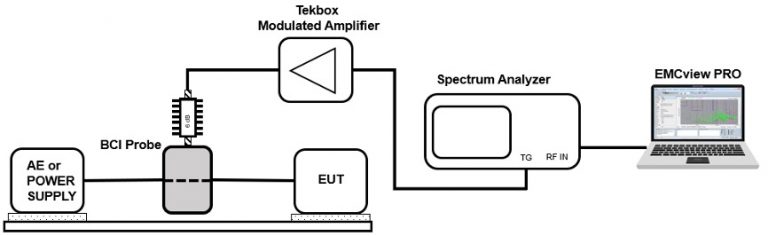

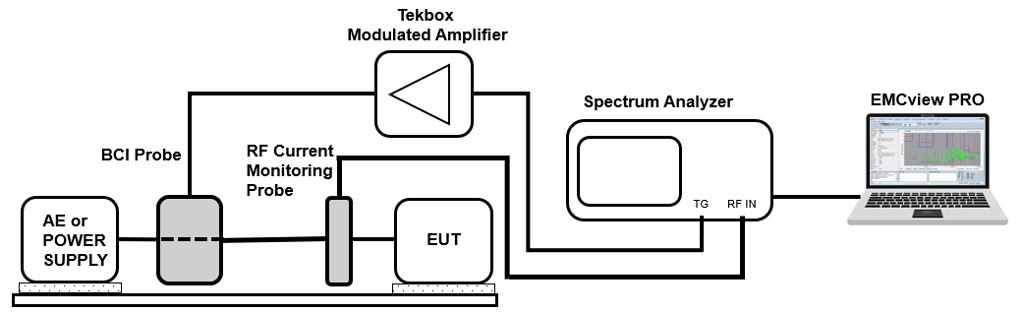

EMCview PRO を使用した BCI プローブを使用してセットアップされた EN 61000-4-6 イミュニティ テスト
