究極のリフロ制御！ ヒータチップの温度と変位を同時制御！
はんだ付けや樹脂溶着においてご好評をいただいているパルスヒートシリーズで初めて温度制御機能とヒータチップ（こて先）の位置（高さ）を調整できる変位制御機能を１台に内蔵したパルスヒート電源です。
日本アビオニクス株式会社 接合機器事業部 【パルスヒートユニット】 変位制御パルスヒート電源 (TCW-DP100)
【パルスヒートユニット】 変位制御パルスヒート電源の特長
製品特長
TCW-DP100
- 高精度変位制御
分解能1μｍの変位量フィードバックにより沈込量の制御を行い、均一な溶け込み量を実現。 - 豊富なモニタリング機能（温度・変位）
- デジタル温度制御
デジタル式PID制御方式により、高速高精度の温度プロファイルを実現し、微細線や微小ワークに対応。 - リリース機能
ヒート後に、ワーク間のはんだの厚みを確保。 - 4段階加熱
多彩な温度プロファイルを実現し、多様化するアプリケーションに対応。 - モータコントロール機能内蔵
- ユーザーインターフェース
RS-232C&I/Oを標準装備しており、自動機への搭載など外部機器との接続を容易に行うことが可能。

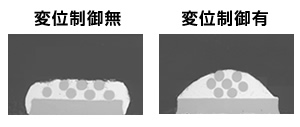

極細同軸ケーブル
溶け込み量を制御できます。
- 線材のバラケ防止（ダメージ軽減）
- ブリッジの防止

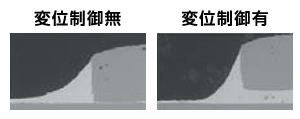

太陽電池モジュール
接合ギャップを制御できます。
- 接合強度の向上
- 残留応力の抑制
TCW-DP100 仕様
* モータ駆動ユニット（型式：NA-201P）との組み合わせで使用する必要があります。
TCW-DP100 加熱温度 Room temp - 600℃ in 1℃ step, E type/J type (option)
Room temp - 900℃, K type (option) 加熱時間 0.00 - 99.99 seconds 定格容量 750 VA, 50% duty cycle ヒート制御 4 steps モニタ機能 Sink amount, Temperature, Work height モータ分解能 1 μm/pulse 変位制御分解能 1 μm インターフェース RS-232C, I/O トランス Built-in タップ電圧 0.88 V, 1.24 V, 1.75 V, 2.47 V, 3.5 V 電源 AC 200 - 240 V ±10%, 1 φ, 50/60 Hz, 15 A 外形寸法 / 質量 W220×D400×H320 mm ≒23 kg
製品に関するお問い合わせはこちら
（サンプル実験・技術ご相談、カタログのご依頼）
製品特長
TCW-DP100 |
|
極細同軸ケーブル
溶け込み量を制御できます。
| |
太陽電池モジュール
接合ギャップを制御できます。
| |
TCW-DP100 仕様
* モータ駆動ユニット（型式：NA-201P）との組み合わせで使用する必要があります。 |
| |||||||||||||||||||||||||||||||||||||||
| 製品に関するお問い合わせはこちら （サンプル実験・技術ご相談、カタログのご依頼） |
|
