広帯域電流増幅器 (CA-550シリーズ／CA-650シリーズ)
株式会社エヌエフ回路設計ブロック｜最終更新日：2024/04/01
 |
 |
 |
 |
基本情報
高利得かつ広帯域。安定した動作の電流増幅器。
CA-550シリーズ／CA-650シリーズは、高利得と広帯域を両立させた電流-電圧変換器シリーズです。 利得は、1M/10M/100M/1G/10G(V/A)の5種類。また、10M/100M/1G/10G(V/A)は、各利得に対して、プリント基板実装タイプ 2種類のパッケージをラインナップ。入力換算雑音電流密度は、2.5fA/√ Hz（10G V/A、100Hzにて）の低雑音です。
- 型番
- CA-550シリーズ／CA-650シリーズ
- 価格
- ￥156,000(税抜)
- 発売日
- 「発売中」
広帯域電流増幅器の特長
特長
●高利得と広帯域を両立（10G V/A、DC～20kHz）
●センサ・接続ケーブルの容量に対して安定
●低雑音
●LPF出力を装備
●機器組込み用2種類のパッケージを用意
ラインナップ
| 型 名 | DIP | ― | CA-554F2 | CA-555F2 | CA-556F2 | CA-557F2 |
| SIP | CA-653F2 | CA-654F2 | CA-655F2 | CA-656F2 | CA-657F2 | |
| 利得 | 1M V/A | 10M V/A | 100M VA | 1G V/A | 10G V/A | |
| 周波数特性 | DC～1MHz | DC～500kHz | DC～250kHz | DC～100kHz | DC～20kHz | |

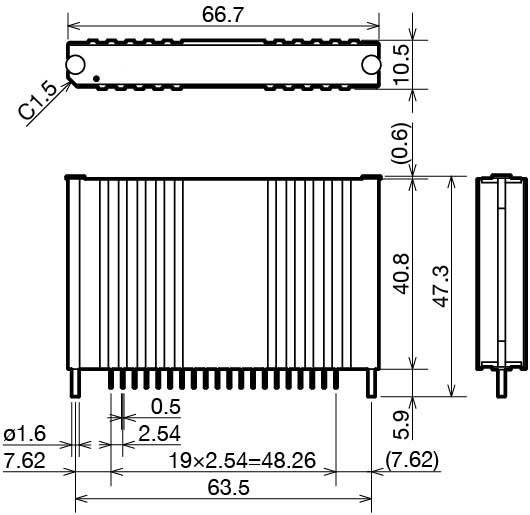

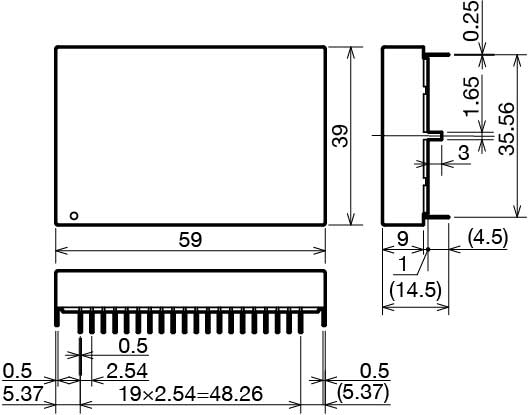

外形寸法図
| ■CA-550シリーズ | ■CA-650シリーズ | |
 |
 |
