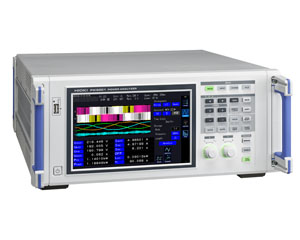

パワーアナライザ (PW6001-16)

日置電機株式会社｜最終更新日：2022/06/16

基本情報

世界最高クラスの測定確度、従来機種と比べ測定周波数が広帯域、耐ノイズ性向上による高い安定性。その他、波形解析機能を搭載したほか、最大12ch。

● 電力基本確度±0.05%※1 (※1本体確度のみ、電流センサ確度を加算しても±0.11%を実現) ● 高い耐ノイズ性能と高い安定性 (80dB/100kHzのCMRR, ±0.01%/℃の温度特性) ● 変動の大きい負荷でも正確に測定、TrueHD 18bit ● 最高確度を保ったまま10msのデータ更新 (専用ICにより全ての測定は独立・同時演算)

型番: PW6001-16

価格: お問合せ下さい

発売日: 発売中

パワーアナライザの特長

電力変換効率　追求のために

電力基本確度　±0.05％

※±0.02%ｒｄｇ. ±0.03%f.s　本体確度のみ

パワーメータPW6001の特長

1.測定確度は世界最高クラスの±0.05%　　DC確度やセンサ組合せ確度の高精度化を実現
　PW6001の電力基本確度は±0.05%で、これは世界最高クラスです。
　また、EVに搭載されているDC/ACインバータのエネルギー変換効率を測定するには、DC確度が重要になります。PW6001では、DC測定確度が±0.02%rdg.±0.05%f.s.です。さらに当社が用意する50A定格から1000A定格までの豊富な電流センサを組み合わせて使用し、センサ確度を加算しても最高±0.11%といった高確度を実現しています。
　さらにアナログ信号をデジタル信号に変換するA/Dコンバータには、18bitを採用しました（従来機種は16bit）。これにより、より細かい分解能による高精度測定が可能になりました。
　これらの機能により、わずかな変換効率の値も正確に測定することができます。

2.広い周波数帯域
　PW6001の測定周波数は、従来機に比べて広帯域になっています。これにより、高速スイッチング化が進むインバータの測定でも、十分な測定が可能になります。当社従来機種（3390-10）に比べて、周波数帯域は10倍広がりました。

3.オシロスコープに迫る波形解析機能を搭載

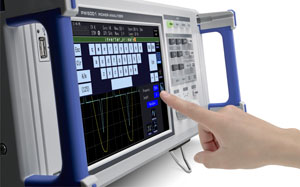

　エネルギー変換効率の測定では、波形解析が必要になることから、波形解析機能を搭載しました。電圧・電流波形に加えて、トルクセンサやエンコーダ信号も同時に表示可能です。

4.測定チャネル数は最大12ch
　PW6001は1台につき最大6チャネルの測定が可能です。2台のPW6001を光接続ケーブル（最長500メートル）で接続することで、最大12チャネルの電力計として使用できます。
　これは、主に変電所やプラントなど離れた2点間での測定を想定しています。
　※1：光接続ケーブルで2台を接続時

5.耐ノイズ性能を向上させることで、測定の安定性を追求
　エネルギー変換効率の測定を安定的に行なうためには、ノイズの影響を減らす必要があります。PW6001に、金属を独自の形状で削り出したソリッドシールドと電気信号を光に変える光絶縁デバイスを搭載したことで、耐ノイズ性能が向上し、測定の安定性が向上しました。

基本仕様 (確度保証期間 6か月, 調整後確度保証期間 6か月)

測定ライン	単相2線, 単相3線, 三相3線, 三相4線

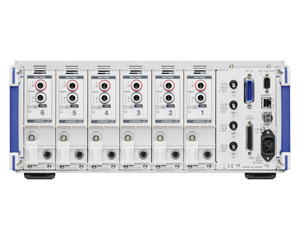

入力チャネル数	最大6チャネル, 電圧/電流同時1チャネル単位 (電圧測定部: 光絶縁入力, 電流測定部: 電流センサによる絶縁入力)
測定項目	電圧(U), 電流(I), 有効電力(P), 皮相電力(S), 無効電力(Q), 力率(λ), 位相角(φ), 周波数(f), 効率(η), 損失(Loss), 電圧リプル率(Urf), 電流リプル率(Irf), 電流積算(Ih), 電力積算(WP), 電圧ピーク(Upk), 電流ピーク(Ipk)
	高調波測定: 高調波有効電力, 他, 演算次数2〜100次から選択
	波形記録: 電圧電流波形/モータパルス: 常時5MS/s, モータ波形: 50kS/s, 16bit 記録容量: 1Mワード × ( (電圧+電流) ) × ch数 + モータ波形)
	モータ解析 (PW6001-11〜-16のみ): 電圧, トルク, 回転数, 周波数, すべり, モータパワー
測定レンジ	電圧: 6 V〜1500 V, 8レンジ
	電流 (Probe1): 400 mA〜1 kA (電流センサによりレンジ構成が変わる)
	電流 (Probe2): 100 mA〜50 kA (電流センサによりレンジ構成が変わる)
	電力 : 2.40000W〜4.50000MW (電圧, 電流レンジの組合せによる)
	周波数 : 0.1 Hz〜2 MHz
基本確度	電圧 : ±0.02% rdg. ±0.02% f.s. 電流 : ±0.02% rdg. ±0.02% f.s. +組合せ電流センサ確度電力 : ±0.02% rdg. ±0.03% f.s. +組合せ電流センサ確度
同期周波数範囲	電力測定: 0.1 Hz〜2 MHz 高調波測定: 45 Hz〜66 Hz (IEC規格モード), 0.1 Hz〜300 kHz (広帯域モード)
周波数帯域	DC, 0.1 Hz〜2 MHz
データ更新レート	電力測定: 10 ms/ 50 ms/ 200 ms 高調波測定: 200 ms (IEC規格モード), 50 ms (広帯域モード)

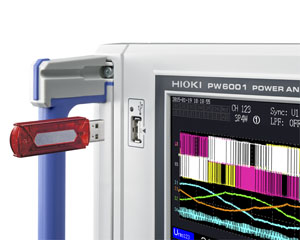

データ保存インターバル	インターバル10 ms〜, 高調波測定値を含む全測定値から任意に選択, 内部メモリもしくはUSBメモリに保存可能
インタフェース	USB (メモリ), LAN, GP-IB, RS-232C, 外部制御, 2台同期
電源	AC 100 V〜240 V, 50Hz/60 Hz, 200 VA
寸法・質量	430 W × 177 H × 450 D mm, 14kg (PW6001-16の場合)
付属品	取扱説明書 ×1, 電源コード ×1 , D-sub25ピン用コネクタ ×1 (PW6001-1×のみ)

■価格（税抜）
　PW6001-01（1ch）：　1,150,000円
　PW6001-02（2ch）：　1,450,000円
　PW6001-03（3ch）：　1,750,000円
　PW6001-04（4ch）：　2,050,000円
　PW6001-05（5ch）：　2,350,000円
　PW6001-06（6ch）：　2,650,000円

モータ解析＆D/A出力つき

　PW6001-11（1ch）：　1,450,000円
　PW6001-12（2ch）：　1,750,000円
　PW6001-13（3ch）：　2,050,000円
　PW6001-14（4ch）：　2,350,000円
　PW6001-15（5ch）：　2,650,000円
　PW6001-16（6ch）：　2,950,000円

●PW6001本体のみでは測定できません。測定目的に応じてオプションの電流センサ/電圧コードを別途ご購入ください。
※搭載チャネル数、モータ解析&D/A出力の有無は出荷時指定です。後からの追加はできませんのでご注意ください
