特長

2 チャンネル/4 チャンネル CAT IV 対応 Fluke ScopeMeter 190 シリーズ Ⅲで
トラブルを徹底調査

・電気的に絶縁された 2 個または 4 個の入力

・CAT III 1000V/CAT IV 600V の安全性評価

・帯域幅 60 MHz、100 MHz、200 MHz、または 500 MHz のモデルを選択可能

・最大 5 GS/s の高速サンプリング・レート、最大 200 ps の分解能 （使用するモデルと
　チャンネル数により異なる）

・長時間メモリーにより 1 チャンネルあたり 10,000 サンプルの波形を捕捉でき、
　詳細を拡大可能

・専用の 5000 カウント・デジタル・マルチメーター (2 チャンネル・モデル)

・BNC スコープ入力経由での 4 メーター測定 (4 チャンネル・モデル)

・Connect-and-View による連続自動トリガー、シングルショット、パルス幅、ビデオ・トリガー

・ScopeRecord ロール・モードによる最大 48 時間の波形サンプル・データ捕捉

・TrendPlot による最大 22 日間のトレンド測定値読み取り

・電力 （Vpwm、VA、W、PF） と時間 （mAs、V/s、w/s） の高度な自動測定

・防塵・防滴等級 IP-51 に対応し、過酷な環境でも使用可能

・メモリー・デバイスや PC を接続できる絶縁 USB ポート

・リチウムイオン・バッテリーによる長時間駆動
　　- 4 チャンネル・モデル 190-X04 では最大 7 時間 (BP291 標準搭載)
　　- 2 チャンネル・モデル 190-X02 では最大 4 時間 (BP290 標準搭載)、
　　　オプションの BP291を使用することで最大 8 時間まで延長可能
　　- オプションの外部バッテリー充電器 EBC290 により予備バッテリーを充電可能

・扱いやすいバッテリー・カバーでバッテリー交換が簡単

・未使用時に標準 Kensington® ロックでオシロスコープをつないでロックするための
　便利なスロット

4 倍の診断能力と CAT IV の安全性を実現

産業システムに適した 3 次元テスト機能

・回路の電圧/電流の過負荷

・信号のタイミング測定と同期の問題

・減衰/入力インピーダンスの不整合

・信号の変動/ドリフト

VSD、電力変換器、コンバーターの診断に適した三相テスト機能

・三相電源の高調波、過渡現象、負荷テスト

・直流/交流コンバーターの IGBT ゲート障害やフィルター回路障害の
　トラブルシューティング

・PWM 出力の反射現象、過渡現象、電圧不均衡テスト

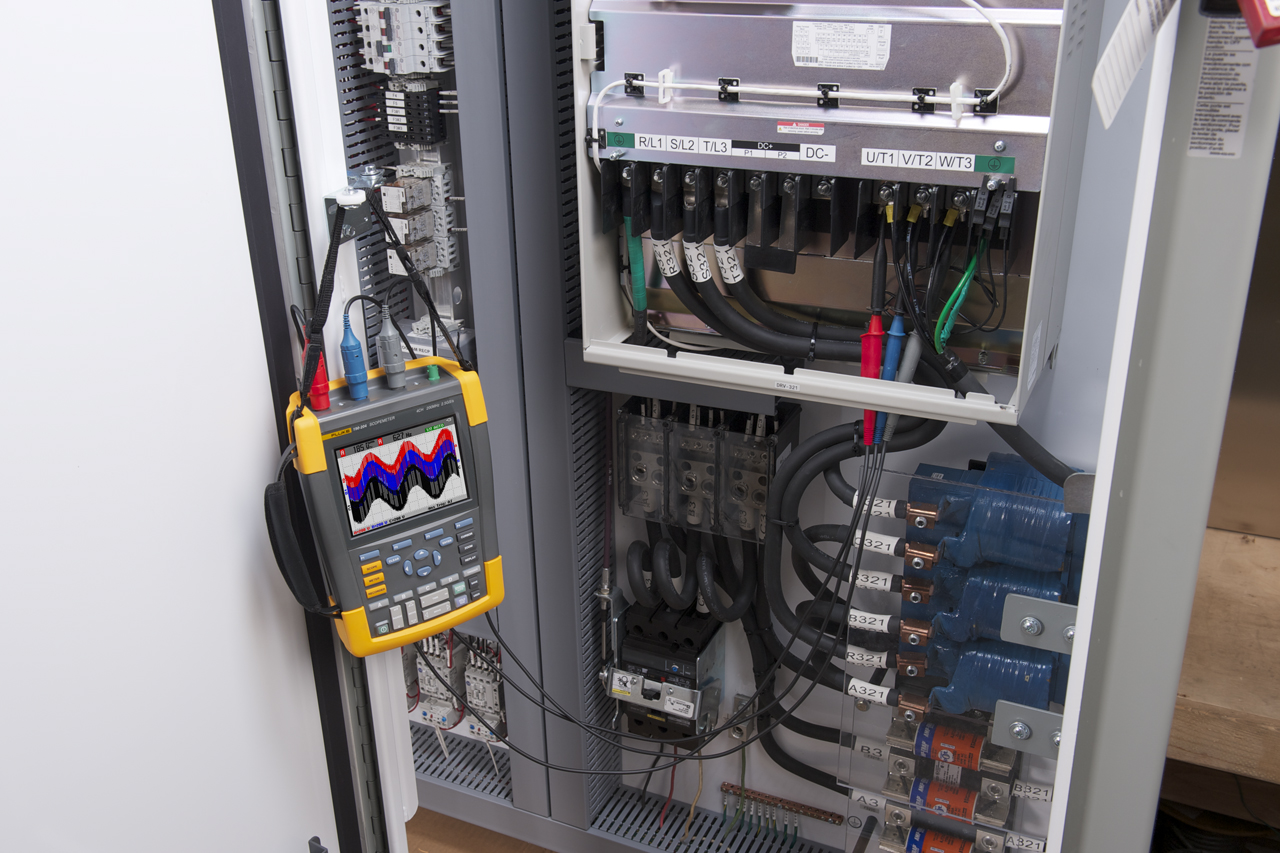

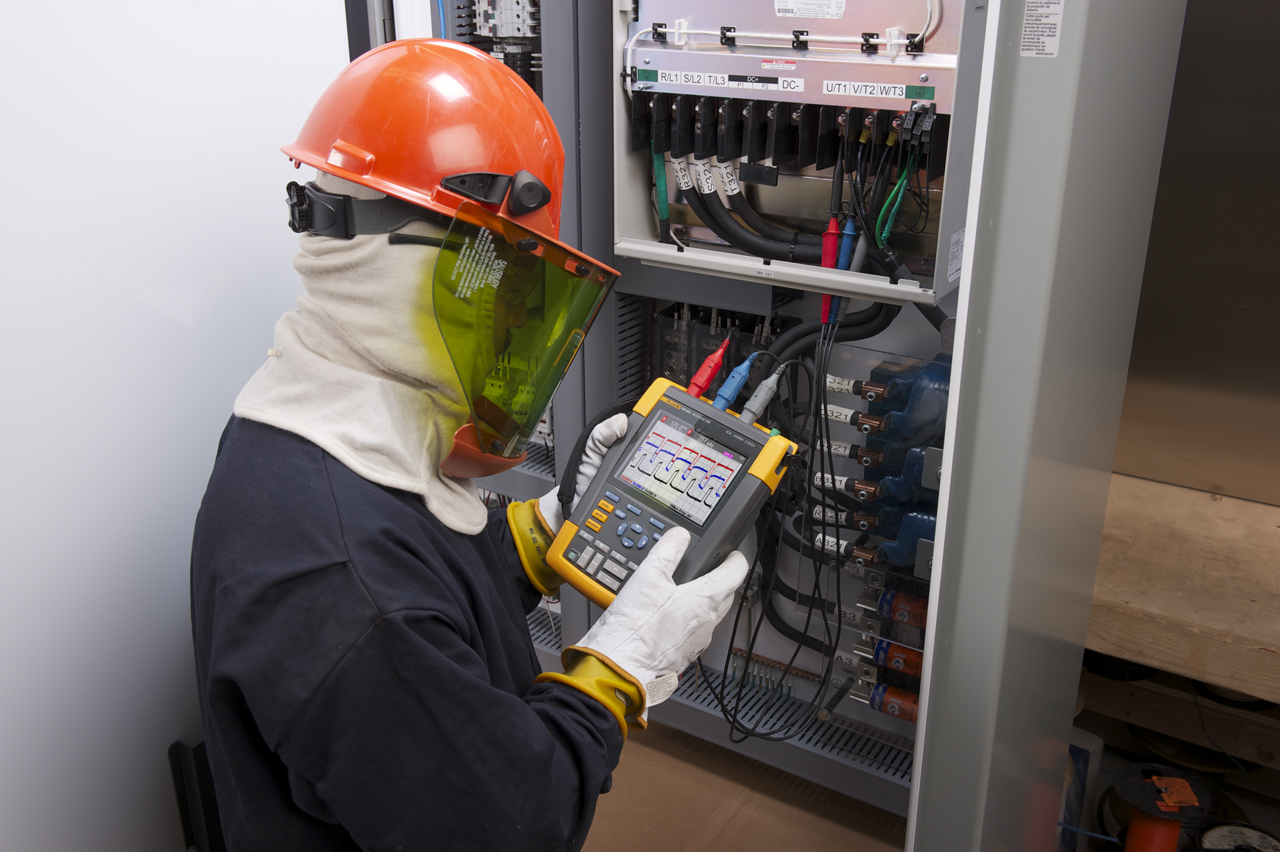

製品使用例　
