30MHz 1CH ファンクションジェネレータ+任意波形機能 (AFG-3031)

株式会社テクシオ・テクノロジー（GWInstek）｜最終更新日：2023/11/15

基本情報

最高9.34nsの立ち上がり/立下りエッジ時間のパルスと最大6台の同期運転が可能な30MHz　1チャンネル　高機能ファンクションジェネレータ+任意波形機能AFG-3031

最大6台までの複数台同期運転でマルチチャンネル信号出力や振幅16ビット、8Mポイントの任意波形、最高9.32nsの立ち上がり/立下りエッジとデューティー設定も0％～100％が可能なパルス、信号グランドをアイソレーションなど高性能・高機能なファンクションジェネレータ。

型番: AFG-3031

価格: 230,000円（税抜）

発売日: 発売中

30MHz 1CH ファンクションジェネレータ+任意波形機能の特長

AFG-303Xシリーズ

型名	周波数帯域	CH数	標準価格(税抜)
AFG-3022	1μHz～20MHz	2CH	￥298,000
AFG-3032	1μHz～30MHz	2CH	￥348,000
AFG-3031	1μHz～30MHz	1CH	￥230,000

AFG-3032の特長

基本波形：正弦波、方形波、三角波、パルス、ランプ波、高調波、DC
任意波形：最高サンプルレート250MS/s、分解能16ビット、メモリ長8Mポイント
周波数範囲：1uHz～30MHz（正弦波、方形波）
最大出力電圧20Vpp（開放時）、2CH
入力/出力端子の信号グランドをシャーシからアイソレート。
2CHモデルは、CH間もアイソレート。最大±42Vpk
複数台の同期運転が可能：パラレル接続（最大6台）、デイジーチェーン接続（最大4台）の同期運転が可能
パルス：立ち上がり/立下り時間を別々に設定可能で最高9.32ns※のパルスエッジ時間制御が可能
　　　 デューティーの拡張モードで、0％～100％で設定可能
方形波：<8nsの立ち上がり/立下り時間
最高8次までの高調波信号出力
AM/FM/PM/FSK/PWM/SUM変調
周波数/振幅スイープ
トリガバースト/Nサイクル：標準波形、任意波形、スイープを内部/外部/マニュアルトリガで制御可能
インターフェース：USB、LAN、GPIB (オプション)

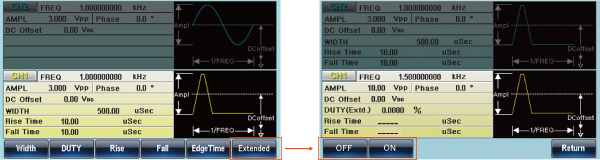

★パルスのデューティー設定0％～100％可能

パルスのデューティー設定範囲は、通常0.0170％～99.9830％※です。
拡張モードは、0.0000％～100.0000％の範囲で設定可能となります。

★2チャンネルの信号位相設定

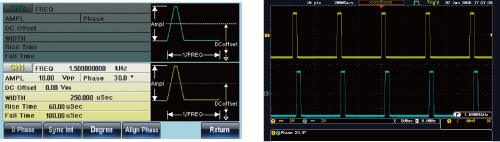

2CHモデルは、正弦波、方形波、三角波、パルス、ランプ波（ノイズ波形、DC電圧と任意波形を除く）で2チャンネル間の信号位相を制御できます。位相は、-180.0度～180.0度まで0.1度単位で設定できます。

【特長2】：最高9.32nsの立ち上がり/立下りエッジ時間設定可能なパスル

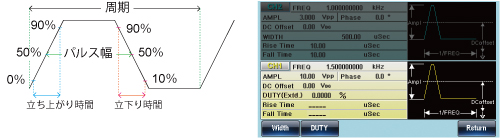

パルス幅、デューティー比、立ち上がりエッジ時間、立下りエッジ時間、エッジ時間をそれぞれ設定できます。
立ち上がりエッジ時間および立下りエッジ時間を最高9.32ns※に設定が可能です。また、立ち上がりエッジと立下りエッジ時間が別々に設定できるので台形波形も簡単に設定可能です。

★最大12チャンネル（6台）までの多チャンネル同期運転が可能

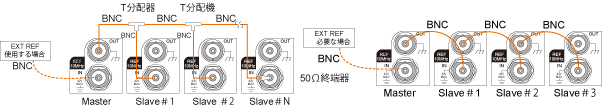

背面パネルのリファレンス入力/出力端子を使用して最大6台（2CHモデルAFG-3032/3022なら12チャンネル）までのマルチチャンネル同期運転が可能です。同期運転は、デイジーチェーン方式とパラレル接続の2つの方法があり、デイジーチェーン接続は最大4台まで、パラレル接続は最大6台まで接続できます。

パラレル接続　　　　　　　　　　　　　　　　　　　　　デイジーチェーン接続

★入出力端子の信号グランドをシャーシからアイソレート

メイン信号出力、リファレンス出力（10MHz）、同期信号出力（1CHモデルのみ）、変調入力/出力の信号グランドは、本体シャーシからアイソレートされています。また2チャンネルモデルはCH1とCH2の信号グランドもアイソレートされています。

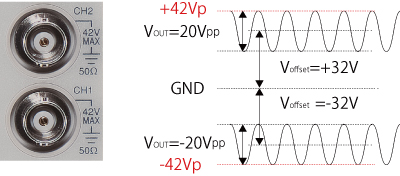

これらの出力/入力端子は、アースグランドから最大±42Vpk（DC+ ACピーク）まで大地アースから分離して使用できるのでフローティングされた回路の動作試験用信号としてアースの問題を考慮する必要がなく使用することができます。

★トリガ/バースト・Nサイクル機能

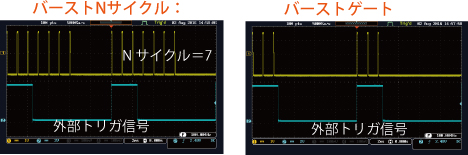

各CHに独立して外部トリガ入力端子を装備しています。トリガバースト機能は、正弦波、方形波、パルス波、三角波、ランプ波、任意波形とスイープ機能で使用できます。バースト機能は、出力波形のサイクル数を指定するNサイクルとゲートパルスに合わせて出力するゲートトリガが選択できます。位相角、持続時間、周波数、連続（無限）波形が選択可能です。外部信号を背面パネルのCH1/CH2のトリガ入力に入力することで外部機器を連動した信号出力が可能です。

★高調波信号

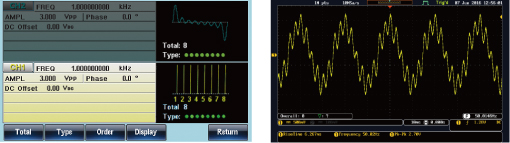

高調波信号は、基本波（正弦波）に対して最大8次までの高調波を加算した信号を生成できます。各高調波の振幅と位相を選択し加算できます。

例：スイッチング電源の高調波信号をシミュレート。

仕様

特に指定が無い限り仕様は、50Ω負荷時で室温20℃～30度で30分以上エージングした後の特性です。

任意波形機能
サンプルレート	250 MS/s
繰り返しレート	125MHz
波形メモリ長	8Mポイント
振幅分解能	16ビット
トリガ機能	N-サイクル（1～8388608、無限）、ゲート（正/負）
出力範囲	範囲指定可能（開始アドレス、アドレス長）
波形メモリ（不揮発性）	10波形(1)
出力波形
標準	正弦波、方形波、三角波、パルス、ランプ波、ノイズ、高調波、DC
周波数特性
正弦波、方形波	1µHz～30MHz（AFG-3032/3031) 1µHz～20MHz（AFG-3022)
三角波、ランプ波	1µHz～1MHz
パルス	1µHz～20MHz
分解能	1uHz
確度　　　安定度	±1ppm 0℃～50℃、±0.3ppm 18℃～28℃
確度　　　エージング	±1ppm/year
確度　　　許容差	≦ 1μHz
出力特性（2）
振幅レンジ	1 mVpp～10 Vpp(50Ω負荷時) 2 mVpp～20 Vpp(オープン時)
確度	±設定の1％±1mVpp (1kHz/50Ω負荷、DCオフセットなし)
分解能	0.1 mVまたは4桁
平坦性	0.1dB: <10MHz 0.2dB: 10MHz～30MHz (正弦波、1kHz/50Ω負荷を基準として)
単位	Vpp, Vrms, dBm
オフセット範囲	±5 Vpk ac +dc (50Ω負荷時) ±10Vpk ac +dc (オープン時)
オフセット確度	設定×1％+2mV+振幅×0.5％（50Ω負荷）
出力インピーダンス	50Ω typical (固定)、>10MΩ (出力無効)
信号出力グランド	チャンネルごとにシャーシから絶縁：最大42Vpk
出力保護機能	短絡保護、過負荷時に自動的にメイン出力を遮断
同期出力（1CHモデルのみ）
出力レベル	TTLコンパチブル >1kΩ負荷50Ω　公称値
インピーダンス	50Ω 公称値l
信号出力グランド	シャーシから絶縁：最大42Vpk（CH1出力グランドと共通）
正弦波特性
高調波ひずみ（5）	-60dBc DC～1MHz, Ampl<3Vpp -55dBc DC ~ 1MHz, Ampl>3Vpp -45dBc 1MHz～5MHz, Ampl>3Vpp -30dBc 5MHz～30MHz, Ampl>3Vpp
全高調波ひずみ	<0.2%+0.1mVrms　DC～20kHz
スプリアス特性 (non-harmonic)(5)	-60dBc DC～1MHz -50dBc 1MHz～20MHz -50dBc+6dBc/octave 1MHz～30MHz(AFG-3031/3032のみ)
位相ノイズ	< -110dBc/Hz (typical), 15kHz offset, fc=10MHz
方形波特性
立ち上がり/立下り特性	<8 ns(3)
オーバーシュート	<5％
対象性	周期×1% +1 ns（50％時）
デューティー可変範囲	20.0%～80.0%:≦ 25MHz 40.0%～60.0%:25～30MHz
ジッタ	0.01%+525ps ≦ 2MHz 0.1%+75ps > 2MHz
ランプ波特性
直線性	< ピーク出力×0.1%
シンメトリ可変範囲	0％～100％（6)
パルス波特性
周波数範囲	1μHz ~ 20MHz
パルス幅	20ns ~ 999.83ks パルス幅－0.625×[(立ち上がり時間－0.6ns) ＋ (立下り時間－0.6ns)]≧0 周期≧パルス幅＋0.625×[(立ち上がり時間－0.6ns)+(立下り時間－ 0.6ns)]
デューティー設定範囲	0.017%～99.983%（上記条件による）
周期	40ns～1,000,000s
立ち上がり/立下り時間設定	9.32ns～799.9ks（設定周波数に依存）
分解能	0.0001%
オーバーシュート	< 5%
ジッタ	50ps typical (<10kHz)
高調波
高調波次数	≦8
高調波の種類	Even, Odd, All, User 全ての高調波に対して振幅と位相の設定が可能
AM変調
キャリア波形	正弦波, 方形波, 三角波, ランプ波, パルス, ARB
変調波	正弦波,方形波,三角波,Uｐ/Dnランプ波
変調周波数	2mHz ～ 20kHz
変調度	0％～ 120.0％
信号ソース	内部 / 外部
FM変調
キャリア波形	正弦波,方形波,三角波,ランプ波
変調波	正弦波,方形波,三角波,Uｐ/Dnランプ波
変調周波数	2mHz ～ 20kHz
ピークデビエーション	2mHz ～30MHz
信号ソース	内部 / 外部
PWM
キャリア波形	方形波
変調波	正弦波,方形波,三角波,Uｐ/Dnランプ波
変調周波数	2mHz ～ 20kHz
デビエーション	パルス幅×0%～100.0%, 分解能0.1%
信号ソース	内部 / 外部
FSK
キャリア波形	正弦波,方形波,三角波,ランプ波
変調波	方形波（50％デューテー）
内部レート	2mHz ～ 100kHz
周波数範囲	2mHz ～ 30MHz
信号ソース	内部 / 外部
SUM(加算）変調
キャリア波形	正弦波,方形波,三角波,ランプ波、パルス、ノイズ
変調波	正弦波,方形波,三角波,Uｐ/Dnランプ波
レシオ	キャリア振幅×（0%～100%）, 分解能0.01%
周波数範囲	2mHz ～ 20kHz
信号ソース	内部 / 外部
PM変調
キャリア波形	正弦波, 方形波, 三角波
変調波	正弦波, 方形波, 三角波, Uｐ/Dnランプ波
位相偏移設定範囲	0°～360°, 分解能　0.1°
周波数範囲	2mHz ～ 20kHz
信号ソース	内部
スイープ
スイープの種類	周波数スイープ、振幅スイープ
波形	周波数スイープ: 正弦波,方形波,三角波,ランプ波振幅スイープ:正弦波,方形波,三角波,ランプ波,パルス,ノイズ,ARB
種類	リニア/ログ
方向	上昇または下降
スタート/ストップ周波数	選択した波形の周波数範囲内
スイープ時間	1ms～500s (分解能1ms)
トリガモード	シングル, 外部, 内部
信号ソース	内部 / 外部
バースト
波形	正弦波, 方形波, 三角波, ランプ波, パルス, ノイズ
周波数（4）	1μHz ～ 20MHz
バーストカウント	1~1,000,000サイクルまたは無限
スタート/ストップ位相	-360.0°～ +360.0°, 分解能0.1°
内部時間	1ms ～ 500s
ゲートソース	外部トリガ (パルスは、ゲートモードのみ）
トリガソース	シングル, 外部または内部レート
トリガ遅延	Nサイクル, 無限: 0μs ～ 100s
外部変調入力
種類	AM, FM, PWM, Sum
電圧レンジ	± 5V フルスケール、入力レベルが超えると自動で制限
入力インピーダンス	10kΩ
周波数	DC ～ 20 kHz
グランド絶縁	最大42Vpk. (入力したCHの出力とはグランド共通）
外部トリガ入力
種類	FSK, バースト, スイープ, ARB ゲート/N Cycle
入力レベル	TTLコンパチブル
スロープ	立ち上がりまたは立下り(選択可能)
パルス幅	>100ns
入力レート	DC～1MHz
入力インピーダンス	0kΩ, DC結合
遅延時間
スイープバースト	< 10μs（代表値） <100ns（代表値）
ジッタ
スイープバースト	2.5μs 1ns; パルス波を除く、300ps
10MHzリファレンス出力
出力	1 Vp-p/50Ω 方形波
出力インピーダンス	50Ω, AC結合
出力周波数	10MHz
10MHzリファレンス入力
入力電圧	1Vp-p/50Ω 方形波
入力周波数	10MHz ± 10Hz
入力インピーダンス	1kΩ, 不平衡, AC結合
出力周波数	10MHz
波形	正弦波または方形波 (デューティー比50±5%)
グランド絶縁	最大42Vpk. (入力したCHの出力とはグランド共通
2チャンネル連動動作（AFG-3022/3032のみ）
周波数カップリング	選択チャンネルを基本に一方のチャンネルの周波数を同期変更オフセットまたはレシオ
振幅カップリング	選択チャンネルを基本にもう一方のチャンネルの振幅を同じ値にする
チャンネルトラッキング	2チャンネルの出力に同じ信号(ON)または振幅反転信号(Inverted)を出力
複数台同期運転
位相遅延（最大）	デイジーチェーン接続: 39+(N-2)×39 ±25ns パラレル接続: (N-1)×6 ±25ns (Nは、接続台数)
最大同期運転台数	デイジーチェーン接続: 4台, パラレル接続： 6台
該当機能	正弦波, 方形波, 三角波, パルス, ランプ波, 高調波, 変調, スイープ, バースト
機能
保存/呼出し	10クループ（設定メモリ）
インターフェース	LAN, USB, GP-IB（オプション）,
表示	4.3インチカラーTFT液晶、480 × 3 (RGB) × 272

一般仕様
信号グランド	メイン信号出力、リファレンス出力（10MHz）、同期信号出力（1CHモデルのみ）、変調入力/出力の信号グランドは、本体シャーシから絶縁。2チャンネルモデルはCH1とCH2の信号グランドも絶縁。チャンネル関連入力/出力のグランドは共通。トリガ入力のグランドは、シャーシグランドと共通
電源電圧	AC100～240V , 50～60Hz、自動切り替え
消費電力	85VA以下
動作環境	仕様保証範囲: 18℃～28℃ 動作範囲: 0℃～40℃ 相対湿度: ≦80%, 0℃～40℃、 ≦70%, 35℃～40℃ 設置カテゴリ: CAT Ⅱ
高度	≦2000m
寸法・質量	265(W) x 107(H) x 374(D)mm、約4kg
付属品	テストケーブルGTL-110×2本, CD（ユーザーマニュアル）, 電源コード

注意：
(1). 全部で10波形を保存できます。(各波形は、最大1Mポイントの構成が可能です.)
(2). 0℃～28℃以外の操作に対しては、1℃当たり出力振幅とオフセット仕様の1/10を追加します。　
(3). 周波数が高くなるとエッジ時間が減少します。
(4). 25MHzを超えた正弦波と方形波は、無限バーストカウントのみが可能です。
(5). 振幅値が小さいとき高調波とスプリアスノイズは、-70dBmで制限されます。
(6). 0％または100％近辺では立ち上がり/立下り時間があります。
