直流重畳測定システム (Model 11300)

クロマジャパン株式会社｜最終更新日：2021/04/22

基本情報

DC300Aまで拡張可能な直流重畳測定システム

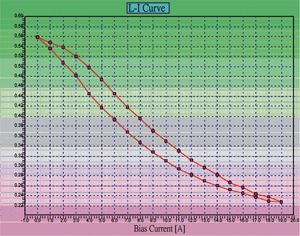

ソフトウェアを用いてL-ICurveを作成可能
出力電流確度3%
マスタースレーブ構造で拡張が容易

型番: Model 11300

価格: お問合せ下さい

発売日: 販売中

直流重畳測定システムの特長

製品特徴

高効率、順逆電流切換、スイープ機能
高安定性、周波数応答20Hz～1MHz
高確度、出力電流確度3％

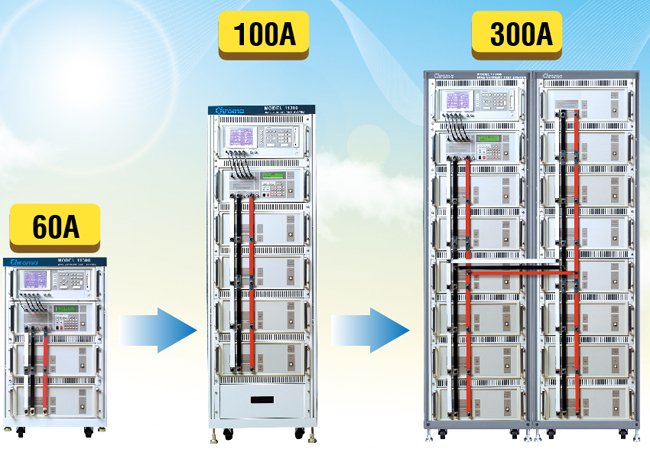

最大DC300Aまで拡張可能
システムラックアップによる容易なメンテナンス
柔軟性に富んだモジュール採用
正面多方向吸気、背面多方向多組ファンによる放熱効果実現
多機能4端子測定治具
低ESR(< 10m ohm)を用いた直流重畳電流源に接続
Windows OSベースソフトウェア

製品特長

11300は、LCRメータとDC重畳電流源を組み合せたシステム製品であり、3252/3302シリーズの自動コンポーネントアナライザ、1320シリーズのDC重畳電流源を使用しております。3252/3302シリーズの自動部品アナライザは、1320シリーズのDC重畳電流源の出力が制御でき、幅広い測定環境でDC 300Aの直流重畳が可能です（カスタマイズによって300Aまで拡張可能）。研究開発/品質検査/品質管理などといった異なる測定環境でも、お客様の要求に応じた組み合せが可能です。

このシステムは、最大でDC 300Aの電流を流すことができ、DC重畳電流源間の接続に関しては、低 ESR(<10m ohm )を用いることで熱エネルギーの発生を引き下げると共に測定結果の確度を向上させました。また、多機能な4端子テストフィクスチャを組み合せることで、SMD 、DIP ring coreを含む多種類の負荷を測定することができます。

11300はソフトウェアもしくはシステムに追加可能なLCRメータの測定機能によって、Power Chokeやコイルの磁気飽和特性をグラフで分析することができます。また、手動あるいは自動トリガ方式を採ることができ、インダクタコアの特性を分析することができ、インダクタンスの品質検査や製品機能分析も可能です。

11300は各種電源アダプタの磁性チョーク－コア間の測定に最適なシステムです。

製品ラインナップ

モデルNo,
11300	直流重畳測定システム

オプション

モデルＮｏ，	モデル名
A113008	DIP 100A用 4端子測定冶具
A113009	SMD 60A用 4端子測定冶具(A113008とセットで使用)
A113010	SMD 100A用 4端子ボード(A13008とセットで使用)
A113012	真空発生器(A113009とセットで使用)
A113014	真空ポンプ(A113009とセットで使用)
A113017	LCRメーター用ソフトウェア
A800004	直流重畳測定システム用19インチラック(20U/35U/41U)
3252/3302	LCRメーター
1320/1320S	直流重畳電流源
