DSX-5000　ケーブルアナライザー (DSX-5000)

フルーク・ネットワークス｜最終更新日：2016/12/22

基本情報

メタル LAN 配線の認証試験に関する過程のあらゆる手順を迅速化するケーブルテスター

フルーク・ネットワークスの DSX-5000 ケーブルアナライザーは、最も厳しい確度要求の IEC レベル V を満たす LAN ケーブルテスターです。Cat 6A およびクラス FA の比類ない試験スピードにより、メタル LAN 配線の認証試験における効率を高めます。

型番: DSX-5000

価格: お問合せ下さい

発売日: 発売中

DSX-5000　ケーブルアナライザーの特長

特長

将来を見据えた Versiv™ 設計により、メタル配線の認証、光ファイバー損失、OTDR 試験およびハードウェアのアップグレードをサポート可能
CAT 6A、クラス EA、FA およびすべての規格で比類のないスピードを達成
ProjX™ システムにより、作業の進捗管理および測定結果のフレキシブルな統合・管理機能で、試験から引き渡しまでの時間と手間をトータルで削減
タッチパネル・ベースのTaptive™ ユーザー・インターフェースがセットアップを簡素化し、誤操作を防止
LinkWare™ PC レポート・ソフトウェアにより、試験結果の解析と専門的な試験レポートの作成が可能
クロストーク、リターン・ロス、シールド障害などの原因をグラフィカルに表示して、トラブルシューティングを迅速化
最も厳しい確度要件である IEC レベル V に適合
世界中のケーブリング・ベンダーが推奨を表明
エイリアン・クロストーク試験機能を内蔵
シールドの断線位置を検出

卓越した実行速度

Cat 6A / クラス EA テストを 10 秒で完了します。多数のテストをこれほど高速に実行するテスターは他に存在しません。Cat 6A/クラス EA のメタル線認証試験を 10 秒で完了します。これは、従来のテスターの半分以下のスピードです。 Taptive™ ユーザー・インターフェースおよび ProjX™ システムにより操作時間も短縮され、トータルでの測定作業時間を削減します。

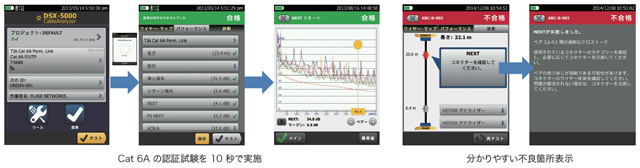

DSX-5000 Display image

仕様

ケーブル・タイプ
シールド付きおよび非シールド・ツイスト・ペアの LAN ケーブル	TIA カテゴリー 3、4、5、5e、6、6A：100 Ω ISO/IEC クラス C, D, E, EA, F, および FA:100Ω および 120Ω
標準リンク・インタフェース・アダプター
パーマネント･リンク･アダプター	プラグ・タイプ：RJ45 (シールド付き)、別売のプラグ・タイプ：Tera
チャネル･アダプター	ジャック・タイプ：RJ45 (シールド付き)、別売のジャック・タイプ：Tera, GG45
テスト規格
TIA	カテゴリー 3、4、5、5e、6、6A/TIA 568-C.2
ISO/IEC	Class C および D, E, EA, F, FA 認証/ISO/IEC 11801:2002 および改訂
最大周波数	1000 MHz
一般仕様
Autotest の速度	カテゴリー 5e または 6/クラス D または E のフル双方向自動テスト：9 秒。カテゴリー 6A/クラス EA のフル双方向自動テスト：10 秒
サポートするテスト・パラメータ (選択したテスト基準により、テストするテスト・パラメータおよび周波数範囲が決定されます)	ワイヤー・マップ長さ伝播遅延遅延時間差 DC ループ抵抗挿入損失（Attenuation）リターン・ロス (RL) NEXT 減衰対クロストーク比 (ACR-N) ACR-F (ELFEXT) パワー・サム ACR-F (PSELFEXT) パワー・サム NEXT パワー・サム ACR-N パワー・サム・エイリアン近端クロストーク (PS ANEXT) パワー・サム・エイリアン減衰対遠端クロストーク比 (PS AACR-F)
