フレキシブルレンジ直流安定化電源 (PSFシリーズ)

株式会社テクシオ・テクノロジー（TEXIO）｜最終更新日：2024/05/13

基本情報

通常の直流安定化電源数台分の出力範囲を1台でカバー可能なフレキシブルレンジ直流安定化電源。

PSFシリーズは最大定格電力内で広範囲の電圧出力・電流出力が可能なスイッチング方式の直流安定化電源です。0～80Vをカバーし、大電流拡張も可能なPSF-Lシリーズと、0～800Vをカバーし、高圧タイプのPSF-Hシリーズの2シリーズで多彩なデバイスへの供給が可能です。

型番: PSFシリーズ

価格: 180,000円～

発売日: 発売中

フレキシブルレンジ直流安定化電源の特長

ラインナップ

PSF-Lシリーズ…0～80V　/　PSF-Hシリーズ…0～800V

型名	価格（税別）	定格電力	定格出力	出力数
PSF-400L	180,000円	400W	0～80V/0～40A	1
PSF-800L	250,000円	800W	0～80V/0～80A	1
PSF-400L2	296,000円	400W	0～80V/0～40A	2
PSF-800LS	180,000円	800W	0～80V/0～80A	1※
PSF-400H	220,000円	400W	0～800V/0～3A	1
PSF-800H	370,000円	800W	0～800V/0～6A	1

※PSF-800LSは電流拡張用モデルになり、単体で使用することができません。（PSF-400LもしくはPSF-800Lと接続可能）
※PSF-400L2はPSF-800LSを接続した電力拡張はできません。
※本シリーズはCE非対応品となります。

特徴

　フレキシブルな出力範囲

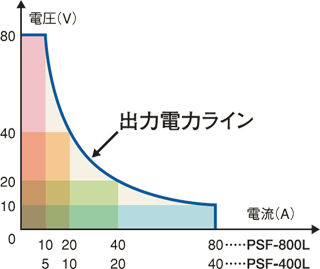

PSF-Lシリーズの出力範囲

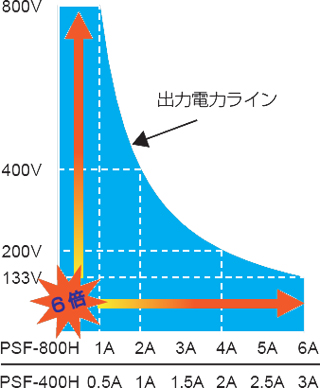

PSF-Hシリーズの出力範囲

定格電力範囲内において電圧・電流をフレキシブルに出力することが可能です。PSF-Lは10V～80Vまでの8倍比の範囲で定格電力出力が可能、PSF-Hは133V～800Vまでの6倍比の範囲で定格電力出力が可能です。

　90°回転可能な操作パネル部

表示パネルを90度回転できる構造になっているので、作業環境に応じて縦方向あるいは横方向で使用することが可能です。

　外部コントロール

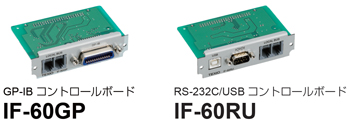

外部電圧や外部抵抗による出力電圧・出力電流の設定や、外部からの接点信号によるOUTPUT ON/OFFコントロールが可能です。別売のオプションコントロールボード（IF-60GP、IF-60RU）をスロットインすることで、GP-IB、USB、RS-232CでのPC（シーケンサ）制御も可能になります。

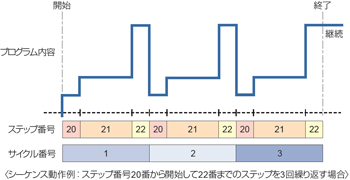

　シーケンス制御

パソコンで作成したシーケンスをIF-60GPまたはIF-60RUのインタフェースボードを介して本体に送信することで、スタンドアロンのシーケンス動作が可能です。

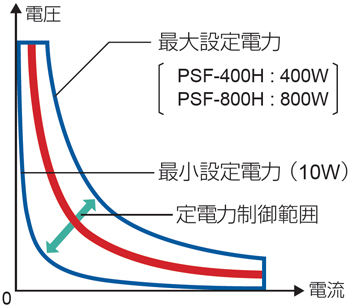

　定電力制御

定電圧（CV）制御、定電流（CC）制御に加え、定電力（CP）制御を搭載している為、任意の電力を供給する場合や、負荷側に過大な電力が印加されるのを防止するリミット機能としても使用可能です。

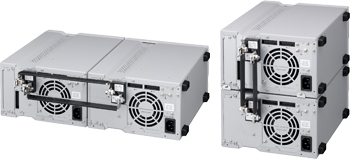

　並列/直列運転

PSF-Lシリーズはマスター機を含めて並列4台、直列2台まで、マスター機1台でコントロールすることが可能です。並列接続においては電流拡張用モデルPSF-800LSを用意しています。このPSF-800LSを使用した場合、マスター機との並列接続によるワンコントロール並列運転にて1200Wから最大3200Wまで出力することが可能です。PSF-Hシリーズでは並列接続のみ同機種で可能になり、最大1600Wまでの電流拡張が可能です。

オプション

型名	価格（税別）	オプション名	PSF-L	PSF-H
IF-60GP	38,000円	GP-IBコントロールボード	○	○
IF-60RU	31,600円	RS-232C/USBコントロールボード	○	○
OP-22S	4,700円	PSF用シリーズ接続信号ケーブル	○
OP-22P	4,000円	PSF用パラレル接続信号ケーブル	○	○
OP-21A	26,400円	PSF用横置きパラレル接続キット	○
OP-21B	26,400円	PSF用縦置きパラレル接続キット	○
JK-10	13,000円	PSF用ジョイントキット	○	○
HK-10	4,400円	PSF用取手キット	○	○
