コンパクト・ワイドレンジ直流電源 (PWR-01シリーズ)

菊水電子工業株式会社｜最終更新日：2024/10/03

基本情報

ベンチトップ直流電源の新フラグシップ、誕生。

3〜4倍比の電圧電流可変域を持った電力型コンパクト電流。最大出力電圧で4タイプ（L、ML、MH、H）と最大出力電力で4モデル（400W、800W、1200W、2000W）の全16モデル。LAN、USB、RS232C標準装備。シーケンス動作も可能。

型番: PWR-01シリーズ

価格: 133,000円（税込146,300円）〜467,000円（税込513,700円）

発売日: 発売中

コンパクト・ワイドレンジ直流電源の特長

通信機能充実！ワイドレンジ出力！
使いやすさに磨きをかけ、新登場。

シーケンス機能搭載: トリガ同期可能
通信インターフェース: LAN（LXI）、USB、RS232C標準装備
前面出力端子: 前面出力端子を標準装備（10Aまで）
ワイドレンジ出力: 3～4倍比の電圧・電流可変域
内部抵抗可変機能: 内部抵抗を簡易的に模擬
タフ性能: 動作保証周囲温度50℃

概要

PWR-01シリーズは、小型・高性能・多機能型コンパクト・ワイドレンジ直流電源です。

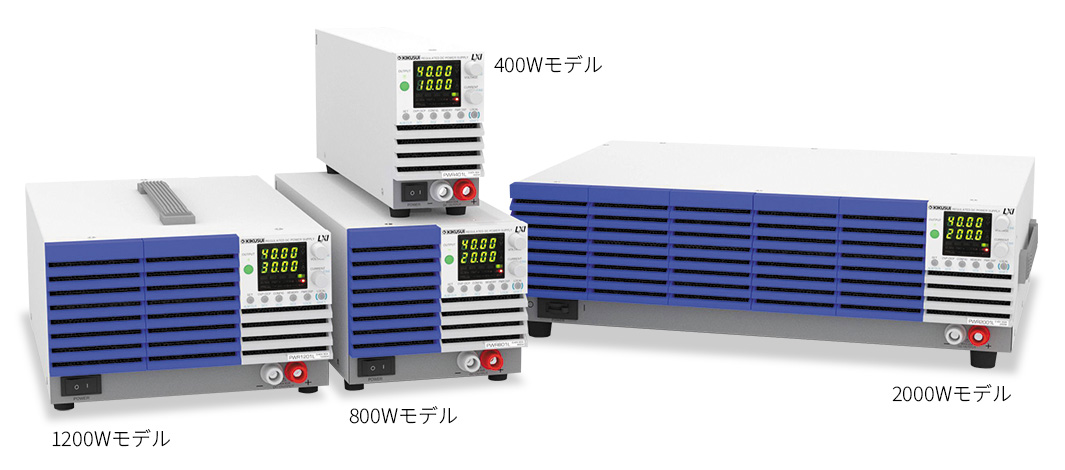

最大出力電圧で4タイプ（L、ML、MH、H）と最大出力電力で4モデル（400W、800W、1200W、2000W）の全16モデルをラインアップしています。また、本製品はアナログコントロールに加えて、シーケンス機能による出力の自動制御が可能。プログラムの編集にはパソコンが必要ですが、いったん電源本体（メモリ）に書き込んでしまえば、シーケンスの実行は、パネル操作のみでおこなうことができます。さらにシステムアップに不可欠な通信インターフェースLAN（LXI）、USB、RS232Cを標準搭載。
その他、前面出力端子、内部抵抗可変機能、ブリーダON／OFF機能、CV／CC優先切替機能、同期運転機能、各種保護機能、メモリ機能等、ベンチトップ直流電源として実用的な便利機能を装備しています。

特長

通信インターフェース標準装備

システムアップに不可欠な通信インターフェースLAN（LXI）、USB、RS232Cを標準搭載しています。RS232Cをご使用の際は、オプションのD-sub 9P-RJ45変換ケーブル（RD-8P/9P）を別途お求めください。またアナログコントールに使用するJ1/J2コネクタも装備しています。

シーケンス機能搭載

プログラムで設定した条件を、順番に呼び出して自動運転する機能です。パソコンで作成したプログラムを本製品に書き込めば、パネルからも実行できます。本製品にプログラムを書き込んだ後はパソコンなしでもプログラムを実行できます。

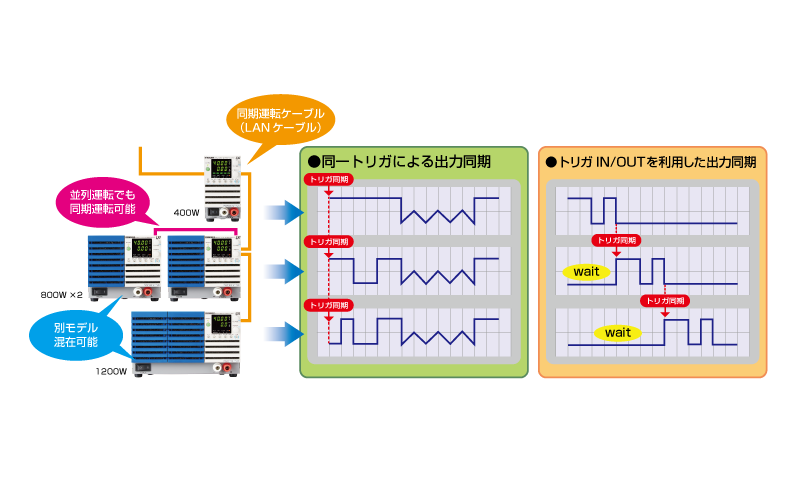

同期運転

設定やシーケンスプログラムの再開をトリガ信号で同期させる機能です。PWR-01シリーズの各機種（例：400Wモデルと800W モデルなど）を混在して接続できます。並列運転でも同期運転ができます。
同期運転は、コマンドを使用してリモートコントロールで各種設定をする必要がありますが、設定後は、パソコンなしで同期運転ができます。

3〜4倍比の電力型動作（動作領域）

動作領域は広い電圧・電流設定の組み合わせが可能な「3〜4倍比」の電力型。例えば定格出力電力1200WタイプのPWR1201MLでは、80V-15Aから20V-60Aまでシームレスな動作が可能です。

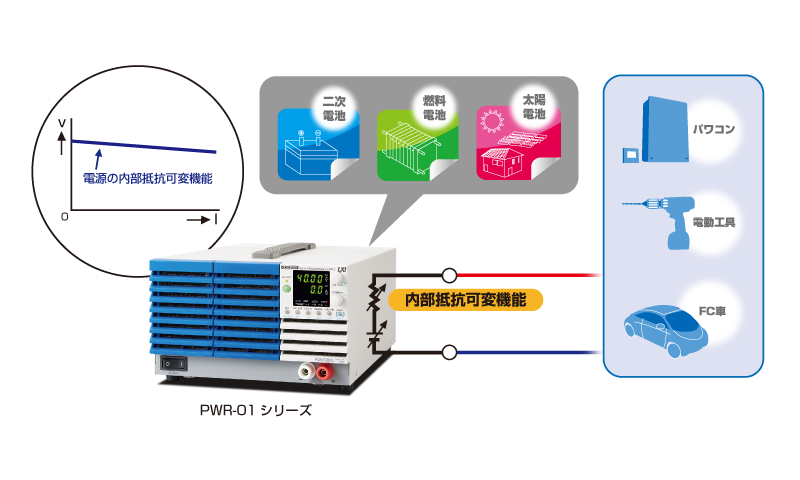

内部抵抗可変機能

定電圧動作状態で、出力電流値に応じて出力電圧値を、設定した抵抗値に基づき低下させる機能です。二次電池、太陽電池、燃料電池などの内部抵抗を簡易的に模擬することが出来ます。また抵抗値は、本体のコンフィグ設定と通信インターフェース（LAN/USB/RS232C）より設定することが出来ます。

ラインナップ

Lタイプ（40V）

PWR401L	400W、0〜40V／0〜40A　コンパクト・ワイドレンジ直流電源
PWR801L	800W、0〜40V／0〜80A　コンパクト・ワイドレンジ直流電源
PWR1201L	1200W、0〜40V／0〜120A　コンパクト・ワイドレンジ直流電源
PWR2001L	2000W、0〜40V／0〜200A　コンパクト・ワイドレンジ直流電源

MLタイプ（80V）

PWR401ML	400W、0〜80V／0〜20A　コンパクト・ワイドレンジ直流電源
PWR801ML	8800W、0〜80V／0〜40A　コンパクト・ワイドレンジ直流電源
PWR1201ML	1200W、0〜80V／0〜60A　コンパクト・ワイドレンジ直流電源
PWR2001ML	2000W、0〜80V／0〜100A　コンパクト・ワイドレンジ直流電源

MHタイプ（240V）

PWR401MH	400W、0〜240V／0〜5A　コンパクト・ワイドレンジ直流電源
PWR801MH	800W、0〜240V／0〜10A　コンパクト・ワイドレンジ直流電源
PWR1201MH	1200W、0〜240V／0〜15A　コンパクト・ワイドレンジ直流電源
PWR2001MH	2000W、0〜240V／0〜25A　コンパクト・ワイドレンジ直流電源

Hタイプ（650V）

PWR401H	400W、0〜650V／0〜1.85A　コンパクト・ワイドレンジ直流電源
PWR801H	800W、0〜650V／0〜3.70A　コンパクト・ワイドレンジ直流電源
PWR1201H	1200W、0〜650V／0〜5.55A　コンパクト・ワイドレンジ直流電源
PWR2001H	2000W、0〜650V／0〜9.25A　コンパクト・ワイドレンジ直流電源
