製品概要

ベクトルシグナルジェネレータ （デュアルチャンネル任意波形発生器）SDG6000Xは、最大500MHzの帯域幅、最大サンプルレート2.4GSa / s、および16ビット垂直分解能を備えた一連のデュアルチャネルパルス/任意波形発生器です。 また、独自のTrueArb＆EasyPulseテクノロジが含まれており、任意波形波形、正方形波形、パルス波形を生成する際の従来のDDSジェネレータに内在する弱点を解決するのに役立ちます。 さらに、SDG6000Xは、ノイズ、IQ信号、PRBSパターンを生成できる多機能デバイスです。 これらの機能により、SDG6000Xはさまざまな高忠実度と低ジッタ信号を提供し、複雑で集中的なアプリケーションの増大する要件に対応します。

主な特徴

・デュアルチャネル、500MHzの最大帯域幅、20Vppの最大出力振幅、80dBのダイナミックレンジを備えた高忠実度出力
・2.4 GSa / sのサンプリングレートと16ビットの垂直解像度を備えた高性能サンプリングシステム
・多機能信号発生器、幅広い要件を満たす

・スウィープとバースト機能
・高調波関数
・波形合成機能
・チャンネルカップリング、コピー、トラッキング機能
・196の任意波形の組み込み
・高精度周波数カウンタ
・標準インタフェース：USBホスト、USBデバイス（USBTMC）、LAN（VXI-11、ソケット、Telnet）
   ＊オプションのインタフェース：GPIB
・より操作しやすい4.3インチタッチスクリーンディスプレイ

特性

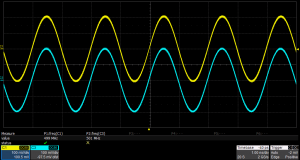

連続波　最大500MHzの連続正弦波

IQ

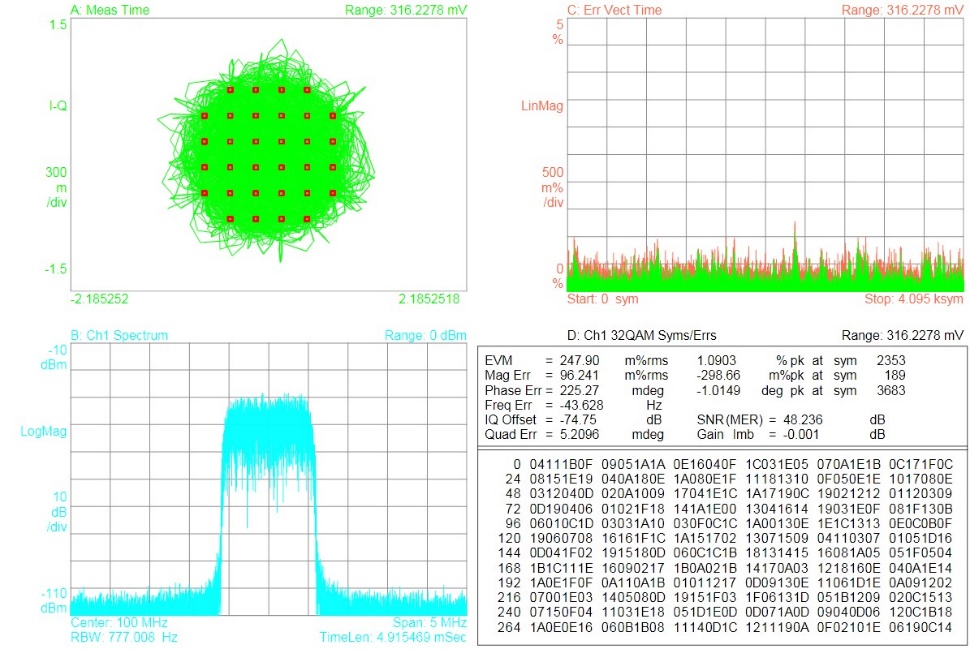

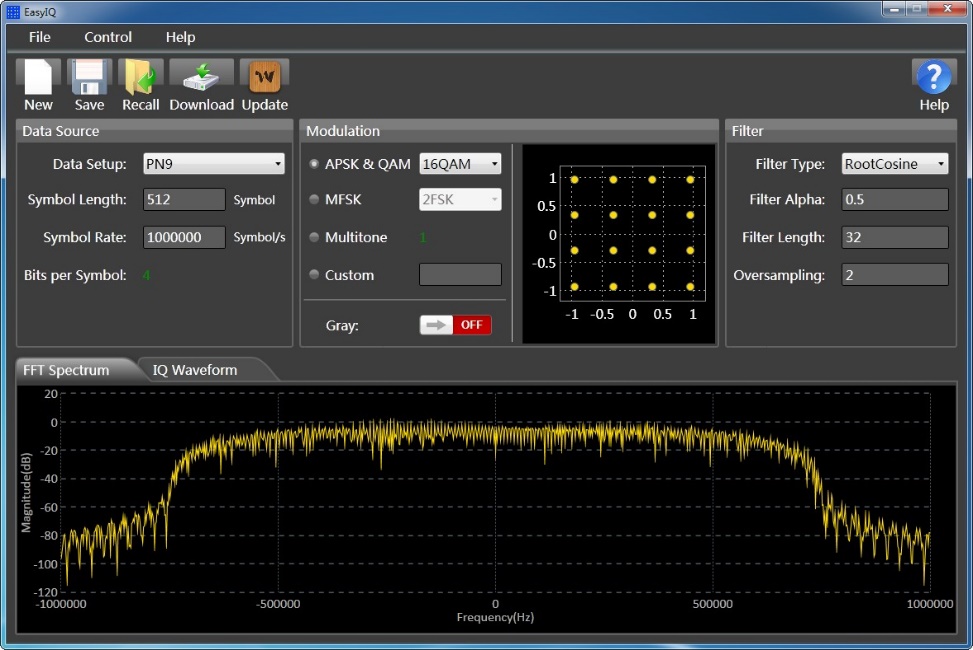

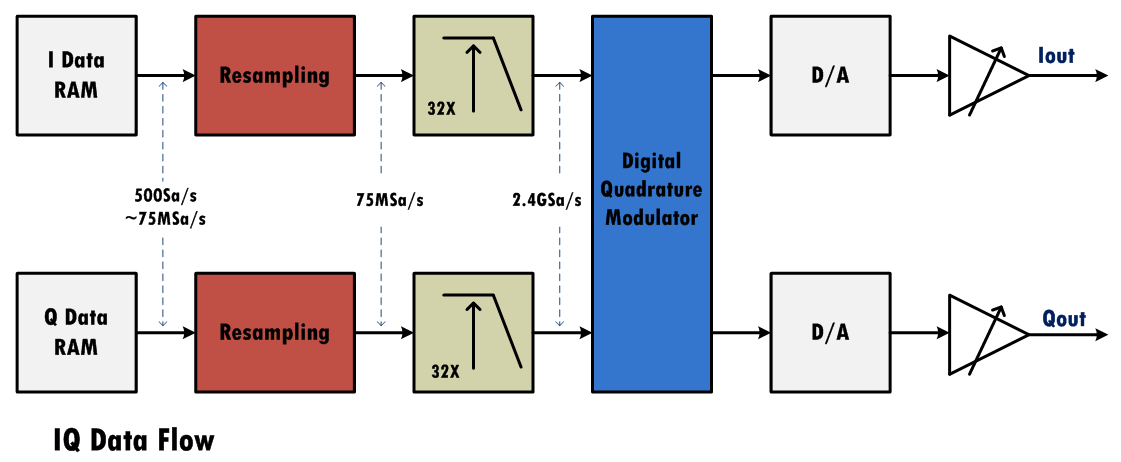

SDG6000Xは、ASK、FSK、PSK、QAMなどの一般的な変調タイプをサポートしています。 独自のリサンプリング技術は、250 Symb / s〜37.5MSymb / sの任意のシンボルレートで優れたEVM性能を提供します。 内蔵デジタル直交変調器は、ベースバンドから500MHzの中間周波数までIQ信号を生成する可能性を提供します。

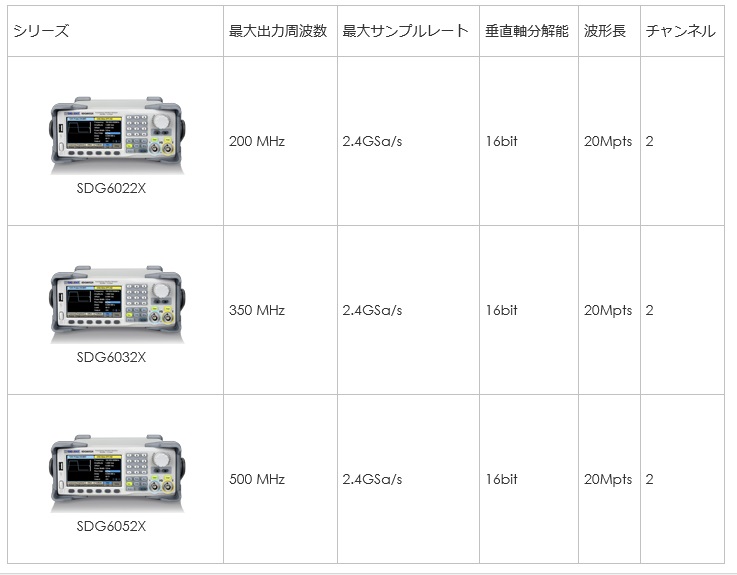

モデル紹介

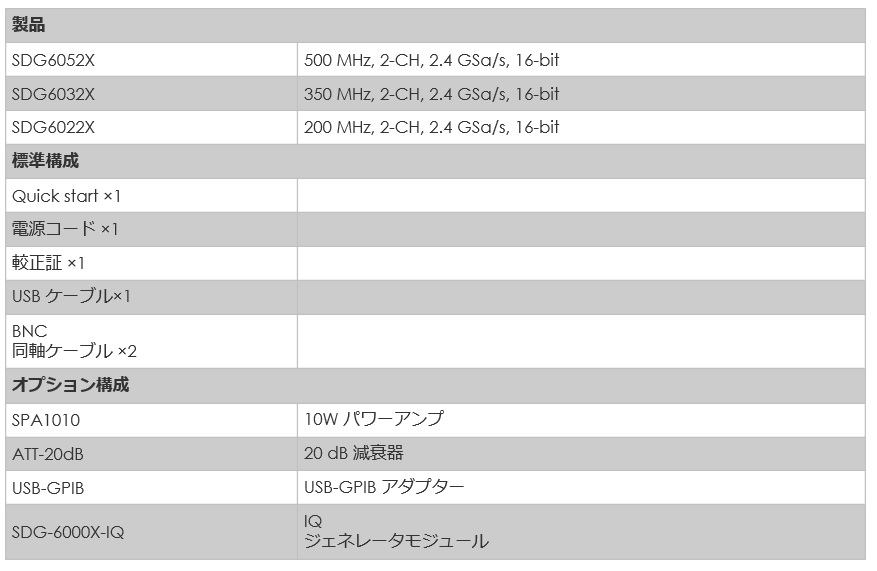

仕様
