ベクトル・ネットワーク・アナライザ (ZNBシリーズ)

基本情報

ベクトル・ネットワーク・アナライザ
  • ベクトル・ネットワーク・アナライザ

優れた速度、ダイナミックレンジ、そして快適操作を実現

ベクトル・ネットワーク解析の分野において、60年を超える豊富な実績を誇るローデ・シュワルツは、ZNB シリーズのベクトル・ネットワーク・アナライザにより、新しいベンチマークを打ち立てています。これらのアナライザは、高速測定、優れた精度、抜群の使いやすさを実現しています。

型番
ZNBシリーズ
価格
お問合せ下さい
発売日
発売中
お問い合わせはこちら

ベクトル・ネットワーク・アナライザの特長

主な特長

  • 周波数レンジ:9 kHz~40 GHz
  • 最大140 dBの広いダイナミックレンジ
  • 高速掃引:例えば、4 ms(401ポイント)
  • 高い温度安定度:0.01 dB/°C(代表値)

最高水準の設計

  • 9 kHzからの広いダイナミックレンジで、高リジェクションDUTの高速測定を実現
  • 正確な生データにより、高い基本確度を実現
  • 高い温度安定度で、長い校正周期を実現
  • 高速シンセサイザによる高速測定



      ZNBのダイナミックレンジ(10 Hz IF帯域幅)



      ZNBのトレースノイズ(100 kHz IF帯域幅)

アクティブおよびパッシブRFコンポーネントの簡単な特性評価

  • 高速エンベディング/ディエンベディングによる仮想ネットワークを使用したイインピーダンスマッチング
  • ミックスド・モードSパラメータによる平衡DUTの特性評価
  • Sパラメータの再定義による柔軟なテスト・セットアップ構成
  • 多彩な解析機能による効率的なトレース解析
  • 広いパワー掃引範囲とレシーバ・ステップアッテネータによる増幅器測定
  • 障害位置検出(DTF)測定およびフィルター調整に最適なタイムドメイン解析
  • 増幅器とミキサーの周波数変換測定 – 2つの独立したジェネレーターを内蔵しているので、高速かつ簡単

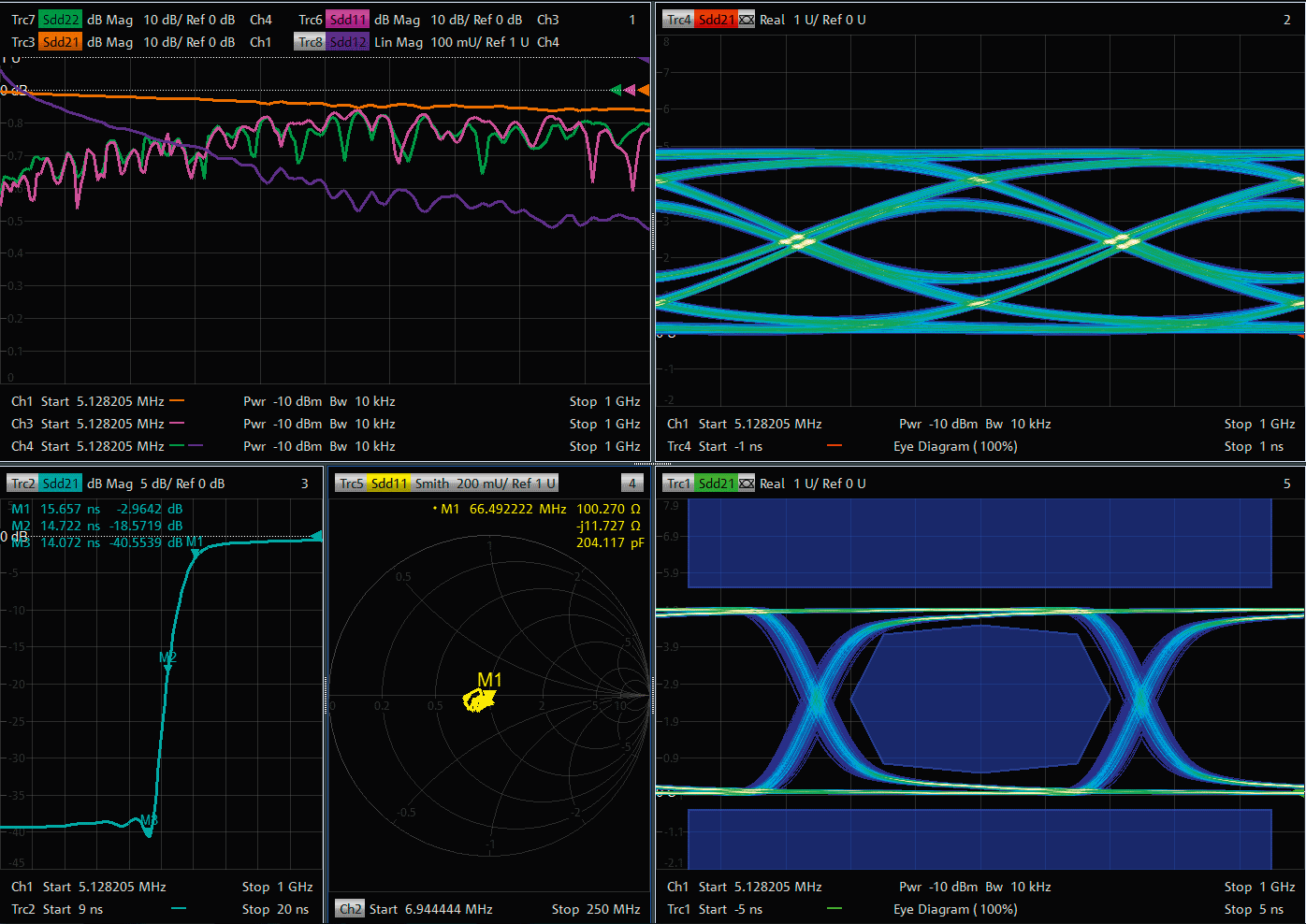

                       周波数ドメインとタイムドメインでのアイダイアグラム測定の同時表示例

最大48ポートの測定

  • スイッチマトリクスによるポート数の増加
  • RFFE GPIOインタフェースによるフロントエンドモジュールの直接制御
  • ボタンを押すだけの簡単な設定
  • 高速測定と優れたRF特性
  • あらゆるアプリケーションに対応するマトリクス・ソリューション
