主な特長

● 30A、5A、0.5Aの３レンジ搭載、1台で大電流30Aから微小電流までワイドに波形観測

● 広帯域　CT6710：DC〜50MHz、CT6711：DC〜120MHz

● 高S/N比と10倍の出力レート: オシロスコープの最高電圧感度1mV/div設定において、100μA/divで波形表示が可能

● オシロスコープのBNC端子に直接入力　※別途、オプションの電源(3269)が必要です

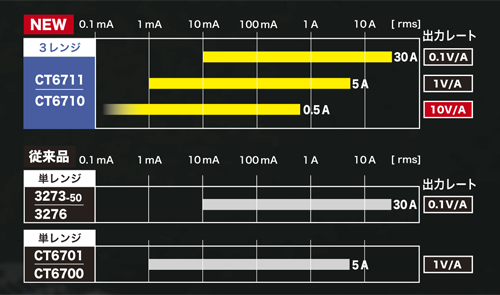

30 A、5 A、0.5 Aの３レンジ搭載、ワイドに波形観測

●30A, 5A,0.5Aの３レンジを搭載し、幅広い動作状態の電流観測に対応

●中継BOXのレンジキーを押すだけで簡単に切り替えができます

●急激な立ち上がりの突入電流、消費電流の速い変化、Low Energyデバイスの微小電流など、１台で多様な電流解析をサポートします

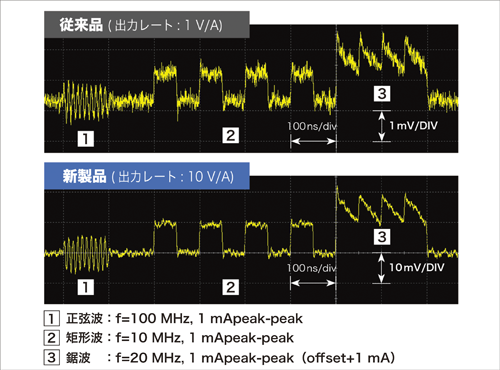

高いS/N比と10倍の出力レートでクリアに観測

●オシロスコープのフィルタ設定やアベレージ処理なく、観たい波形をありのままに観測可能

●従来の出力レート1V/Aから10倍の10V/Aを実現

●オシロスコープの電圧感度を1/10にすることができ、オシロスコープのS/N比が向上⇒微小電流の波形観測に最適

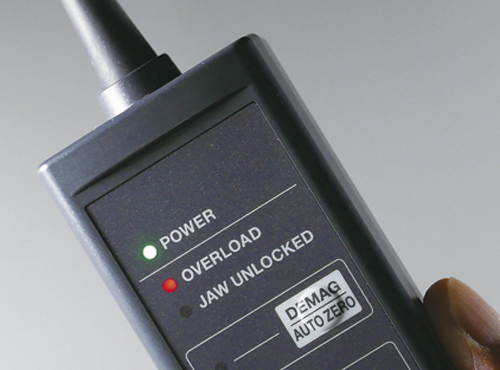

過入力時の保護機能を搭載

●定格に対して過大な電流が入力されると、警告ランプが点滅する機能付き

●誤ったレンジ設定により、レンジの定格電流よりも過大な電流入力が続いた場合、発熱による本器の損傷を防ぐため保護機能が動作します

※注意：30Aレンジの周波数ディレーティングを超える入力電流においては、保護機能が働く前に測定回路が焼損する恐れがあります
