小型・高機能・３相　パワーアナライザ（電力アナライザ） (PPA1500シリーズ)

岩崎通信機株式会社｜最終更新日：2024/11/12

基本情報

低価格３相モデルながら高精度を維持

小型で設置面積が小さいながら、パワー計測、積算電力、高調波計測など、高精度パワーアナライザの機能を凝縮。

型番: PPA1500シリーズ

価格: お問い合わせ下さい。

発売日: 発売中

小型・高機能・３相　パワーアナライザ（電力アナライザ）の特長

パワーアナライザ　PPA1500シリーズTOP

　PA1500パワーアナライザーは、PPA500ユニットより高いパフォーマンスを提供します。

PPA1500シリーズは、N4Lパワーアナライザーがほぼすべてのパワー測定アプリケーションを低コストで実現しています。

P　PA500とPPA1500のパワーアナライザーの主な違いは、PPA1500が1MHz帯域幅と完全なグラフィック表示を備えていることです。そして、高度な並列デジタルフィルタリングアルゴリズムを備えているため、

PPA1500をさまざまなパルス幅変調アプリケーションで使用できます。

　本測定器は、ラック幅が半分で高さが2Uしかありません。、1相、2相、または3相の構成があり、

通常、大型で高価な機器にのみ見られるレベルのパフォーマンスを持っています。

		上位機種の機能をそのままに、コンパクト化
		電力基本読み確度0.1%
		高速サンプリング速度1MS/s
		周波数帯域幅 DC、10mHz ～ 1MHz
		No-Gap測定､長周期でも安定した電力測定
		ダイレクト電圧電流入力1000Vrms（2500Vpk）､20Arms（PPA1500モデル）、 30Arms（PPA1500-HCモデル）
		速い電力変化も確実に捉えるデータログ機能（最小10ms間隔）
		最大3 相まで同時に測定可能


パワーアナライザ　PPA500 1500シリーズカタログ

PPA1500シリーズ　ラインアップ

型番	周波数範囲	電圧入力	電流入力	相数
PPA1530-HC	DC , 10mHz - 1MHz	1000Vrms(2500Vpk)	30Arms(1000Apk)	3相
PPA1520-HC				2相
PPA1510-HC				1相
PPA1530			20Arms(300Apk)	3相
PPA1520				2相
PPA1510				1相

PPA1500シリーズ　背面

電力測定条件に合わせたワイヤリング接続

ワイヤリング接続設定例

1相1電力計（single phase 1）

2相2電力計（2 phase 2 wattmeter）

3相2電力計（3 phase 2 wattmeter）

3相3電力計（3 phase 3 wattmeter）

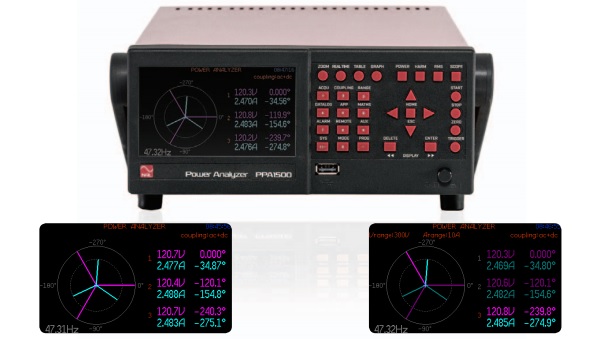

PPA1500　ベクトル表示機能

システムのバランス、および電圧と電流の間の進み/遅れの関係のを直感で見極めることができます。

各位相差は、高精度で解析した結果を表示しています。

各種機能

測定パラメータ

電力, 皮相電力, 有効電力, 効率, 電圧, 電流, 実効値, AC, DC,ピーク, クレストファクタ, サージ

周波数, 位相, 基本調波インピーダンス（ファンダメンタル・インピーダンス）,高調波, THD, TIF, THF, TRD, TDD

積分

パラメータ加算機能

データログ機能

通信ポート

RS232 e to 38400 － RTS/ CTS フロー制御

LAN (オプション L) 10/100 base-T

USB　USB device － 2.0/1.1

USB　メモリポート

Extension　アクセサリポート

Auxiliary　補助ポート

データログ機能

MAX 10ms（No-Gap測定可能）

16,000個のデータまで格納

一般性能

画面表示	480 x 272 ドットフルカラーTFT（LEDバックライト）
外形寸法	88H x 210W x 312D mm －　筐体の足を除く
重さ	5.5kg － 1 phase　　　 6kg － 3 phase
安全性	1000Vrms または DC － category II 3250Vrms　または　4600VDC　/　ACピーク　1分間に耐える
電源	90-265Vrms　 50-60Hz 35VA max

標準アクセサリ

電源コード、RS232コード、USBコード

20A 1.5 m ロングリード 4mm　－　赤×1、黄×1、黒×2　（1相当たり）

アリゲータ・クリップ 4mm　－　赤×1、黄×1、黒×2　（1相あたり）

測定パラメータ
