コムジェネレーター放射　30MHz～6GHz TBCG1 Tekbox社 (TBCG1)

ウェーブクレスト株式会社｜最終更新日：2024/08/27

基本情報

最大6GHzの特性を持つコームスペクトルを放射

内部アンテナと100MHzの基本周波数を備えた放射コムジェネレーター

型番: TBCG1

価格: お問合せ下さい

発売日: 発売中

コムジェネレーター放射　30MHz～6GHz TBCG1 Tekbox社の特長

製品概要

TBCG1は、内部アンテナと100MHzの基本周波数を備えた放射コムジェネレーターです。最大6GHzの特性を持つコームスペクトルを放射します。コームジェネレータは、無響室、TEM / GTEMセル、シールド室などの放射ノイズ測定セットアップをテストするための大まかな基準として機能するように構築および特性化されています。

これは、9Vアルカリ電池を搭載したポータブルデバイスです。

仕様

基本周波数：100 MHz

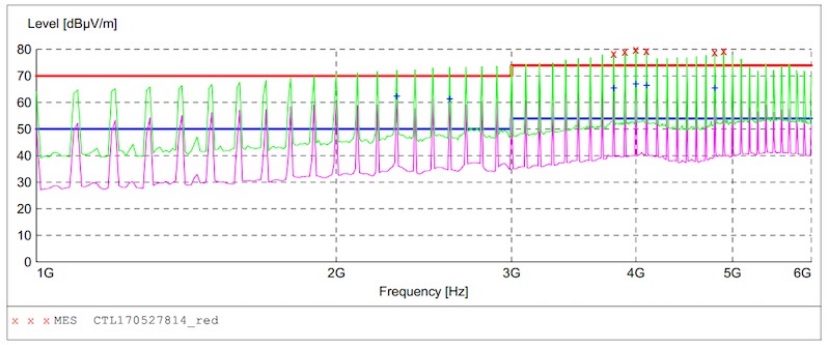

特徴的なコムスペクトル：30 MHz～6 GHz

許容差：+/- 2.5 dB

電源：9V PP3（Eブロック）アルカリ電池

消費電流：175mA

寸法：80 mm x 61 mm x 27 mm

バッテリーを含む重量：76 g

注意：TBCG1は広いスペクトルにわたって放射し、CISPR規格で指定されている放射ノイズ制限を大幅に超えています。他の電子製品との干渉を避けるために、シールドされた環境でのみ使用してください

バッテリーの消耗を防ぐため、使用後はデバイスの電源を切ってください（ION = 175mA

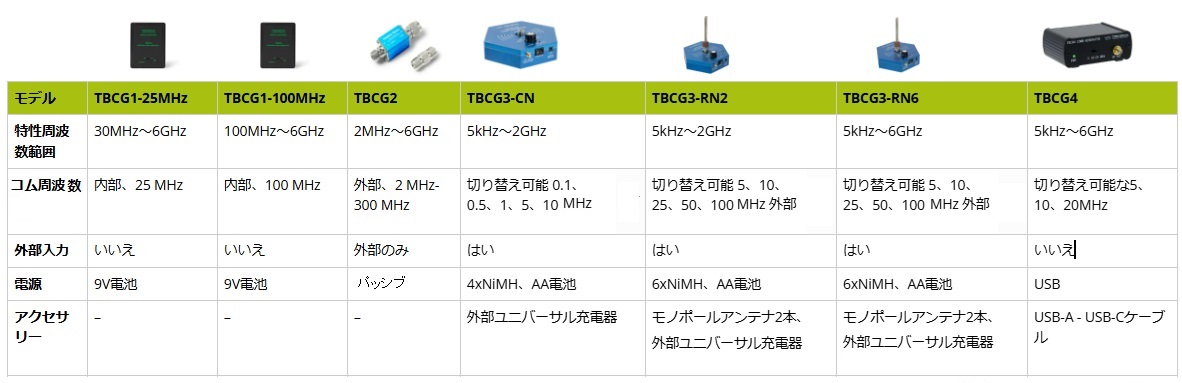

コムジェネレータラインアップ

コムジェネレータは、等間隔のスペクトル線の広いスペクトルを生成します。コム周波数は、隣接するスペクトル線間の周波数ギャップに等しくなります。コムジェネレータは、伝導または放射放出のセットアップをテストするために使用される専用の「干渉器」です。放射放出セットアップをテストするためのコムジェネレータは、吸収チャンバーで特性評価されているため、非理想的なテストセットアップの基準ソースとして使用できます。

Tekbox Digital Solutions 社について

Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポールの会社です。

コムジェネレーター放射　30MHz～6GHz TBCG1 Tekbox社の資料ダウンロード

ラジエーティングコムジェネレーター TBCG1 マニュアル（英語）（4.24 MB）
