ベクトルシグナルジェネレータ ベクトル信号発生器 最大67GHz 1465-Vシリーズの特長

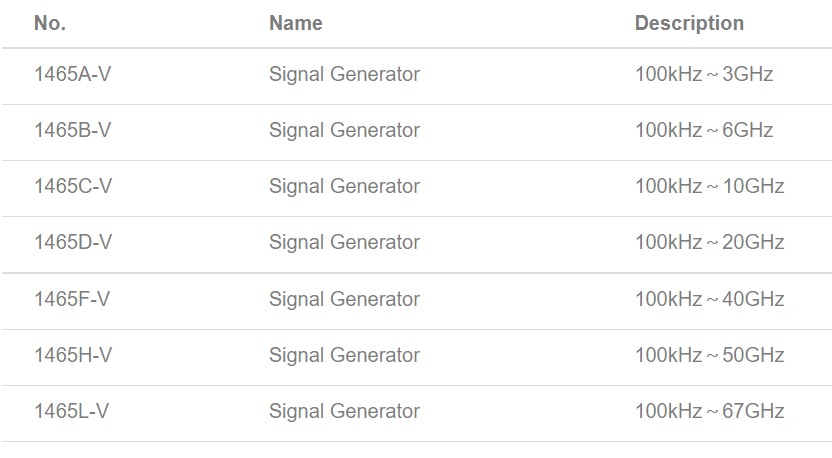

ベクトル信号発生器 1465-Vシリーズ　ラインアップ



 製品概要

1465-Vシリーズ信号発生器は、100kHz〜67GHzの周波数範囲で優れたベクトル変調性能を発揮します。 200MHzの内部変調帯域幅と2GHzの外部変調リアルタイム帯域幅を備えており、広帯域信号のさまざまな変調ニーズを満たすことができます。 ジェネレータは、優れたスペクトル純度と出力電力仕様を備えています。 10GHzキャリア@ 10kHz周波数オフセットの位相ノイズは-126dBc / Hzに達することができ、信号のテストの厳しい要件を持つ高レベルのテストニーズに対応します。 ジェネレーターは優れたベクトル変調精度も備えており、全周波数範囲でEVMは1.4％（4Msps）未満であるため、ジェネレーターは計測目的で使用できます。 ベースバンド信号発生器は、柔軟なパフォーマンスと多くの変調フォーマットで簡単に設定できます。 PSK、QAM、FSK、ASKなど、20種類以上の一般的な変調フォーマットがサポートされています。



主な特徴

ブロードバンドベクトル信号生成

大きなベクトル変調帯域幅

高純度スペクトル

ブロードバンドおよび高出力

計測学の次数付きベクトル変調精度

完全なユニバーサルデジタル変調フォーマット

便利なタッチスクリーンコントロール

複数の制御および機能拡張インターフェース

ブロードバンドベクトル信号の生成

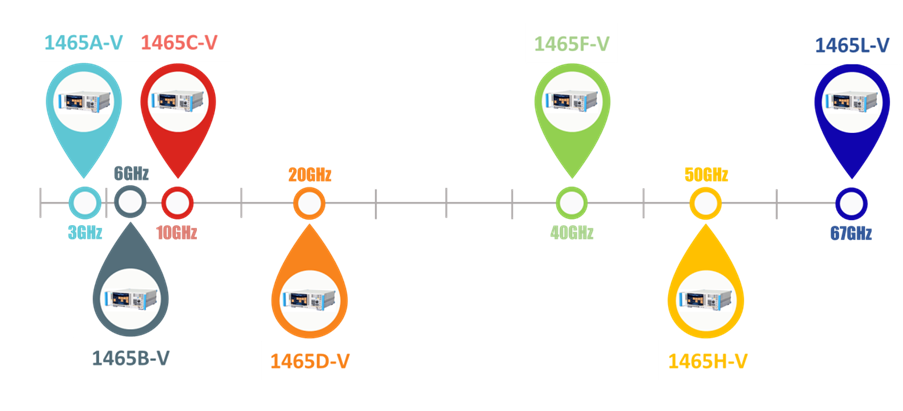

1465-Vシリーズ信号発生器は、3GHz / 6GHz / 10GHz / 20GHz / 40GHz / 50GHz / 67GHzをカバーするさまざまな信号テストソリューションを提供して、さまざまな分野でのユーザーの特定のニーズを満たすことができます。 特に、100kHz〜67GHzの周波数範囲の1465L-V信号発生器は、ほとんどのユーザーのテストニーズを満たすことができます。

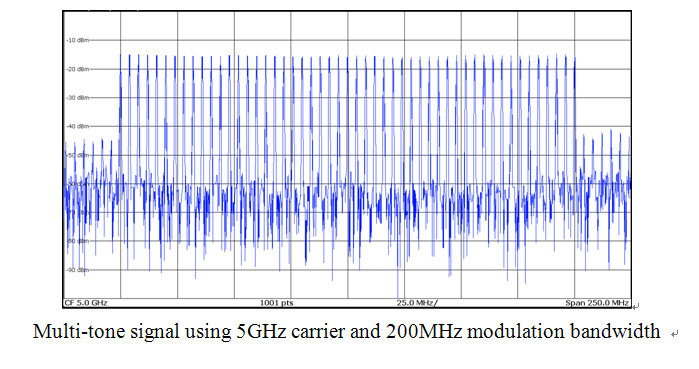

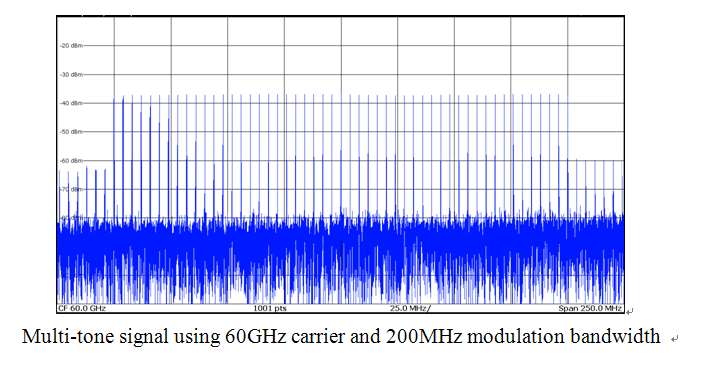

ベクトル変調帯域幅

1465Vシリーズの信号発生器は、200MHzの内部変調帯域幅と2GHzの外部変調帯域幅（3.2GHz以上のキャリア）のベクトル信号生成機能を提供できます。

任意の波のデータ形式のダウンロード

1465-Vシリーズ信号発生器は、任意波形の直接ダウンロードと表示をサポートします。 ファイル形式には、Mat-File 5、ASCII、Binary、cap、およびcsvが含まれます。 ジェネレーターのストレージ深度は2GSaです。

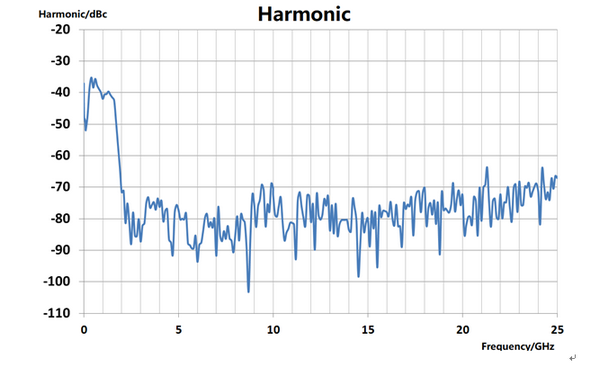

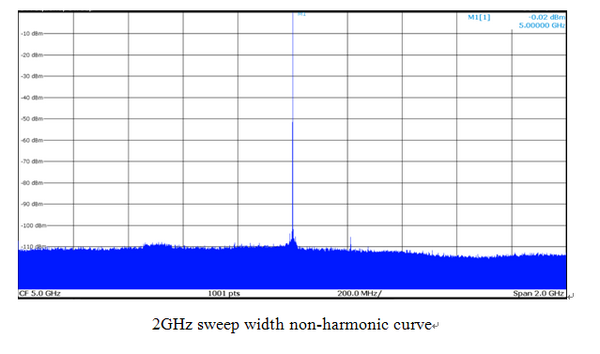

高純度スペクトル

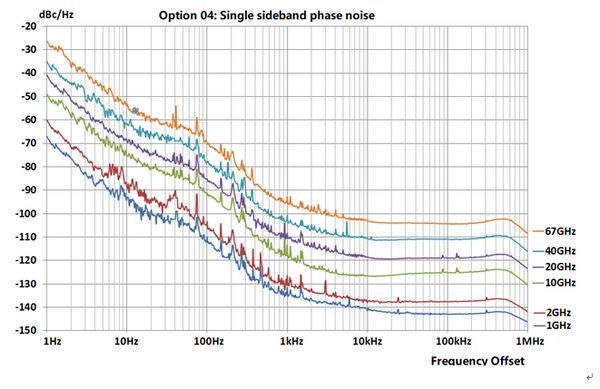

1465Vシリーズの信号発生器は、非常に純粋な信号スペクトルを出力できます。 10GHzキャリアと10kHz周波数オフセットの単側波帯位相ノイズの標準値は-126dBc / Hzで、1GHzキャリアと10kHz周波数オフセットは通常-142dBc / Hzに達します。 ドップラーレーダーだけでなく、高性能受信機ブロックおよび隣接チャネル選択性テストにも使用できます。 また、局部発振器と低ジッタータイマーの理想的な代替デバイスにもなります。

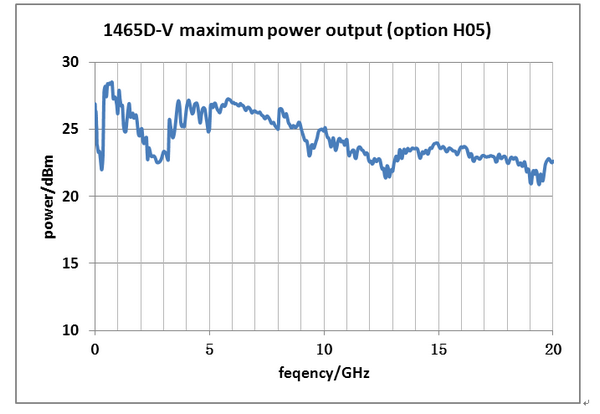

ブロードバンドおよび高出力

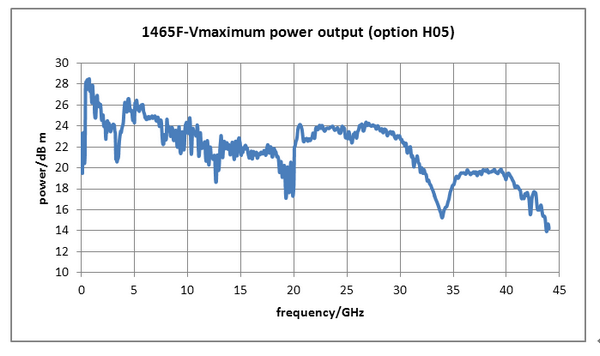

ハイパワーオプションH05の場合、最大出力パワーの標準値は20GHzで+ 22dBm、40GHzで+ 16dBmです。テスト中にハイパワー刺激信号が必要な場合は、外部増幅器は必要ありません。 さらに、電力の精度と安定性が向上します。

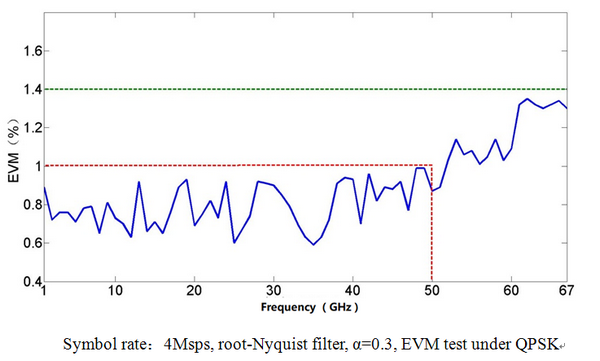

計測学の次数付きベクトル変調の精度

1465-Vシリーズ信号発生器は優れたベクトル変調精度を備えています。 EVMは100kHz〜40GHzの周波数範囲で1.4％未満（標準値<1.0％）、40GHz〜67GHzの周波数範囲でEVM <2.5％（標準値<1.5％）です。

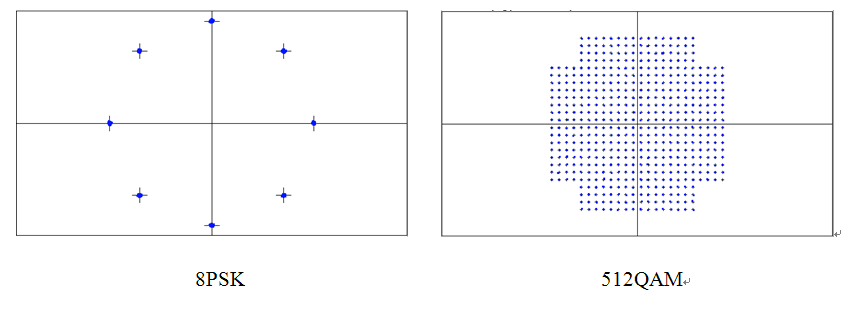

完全なユニバーサルデジタル変調フォーマット

1465-Vシリーズ信号発生器は、PSK、QAM、FSK、MSKなどの20種類以上の変調を含むユニバーサルデジタル変調信号のリアルタイム生成を提供できます。



便利なタッチスクリーンコントロール

解像度1280×800の10.1インチLEDディスプレイ画面は、機器の状態情報を明確に示します。 目立つカラーマッチング、適切な機能分割、さまざまな機能パネルボタンにより、新鮮な視界、簡単な操作、より高いテスト効率が得られます。 パネルボタンのほかに、エンターノブで操作したり、タッチスクリーンをスライドまたはクリックしたり、外部キーボードまたはマウスを使用したりすることで、機器を個別に制御できます。

複数の制御および機能拡張インターフェース

USB、LAN、GPIB、モニターなどのさまざまな補助インターフェースをサポートします。 USBインターフェースは、データ転送および外部キーボード/マウスに使用できます。 LANとGPIBはプログラム可能な制御に使用できます。 モニターコネクタは、CRTまたはLCDを使用する場合の外部ディスプレイに使用できます。



代表的なアプリケーション

通信システムテスト

1465Vシリーズの信号発生器は、100kHz〜67GHzの周波数範囲で高性能のユーザー定義変調および基本的なデジタル変調信号を生成できます。この機器は、衛星通信用の再現性と信頼性の高いテスト信号を提供できます。その外部の広帯域幅ベクトル変調とユーザー定義のデータ機能、および加法性ノイズ機能は、実世界の信号を作成し、ユーザーが製品の性能を確認するのに役立ちます。

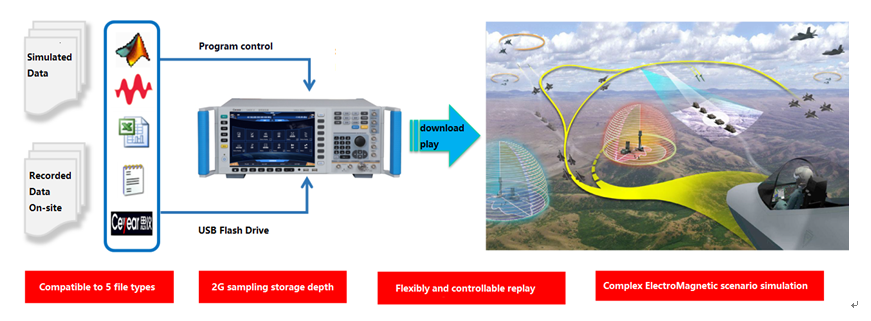

レーダーおよびEM環境のさまざまなアプリケーションシーンをシミュレートする

1465Vシリーズの信号発生器は、広い周波数範囲と高分解能（16ビット）、および強力な信号シミュレーション機能を備えています。さまざまなシーンで波形セグメントを編集することにより、さまざまな変調フォーマットの複雑なシーケンスを生成できます。豊富な機能同期トリガーインターフェースとともに、実際の環境下で複雑な干渉信号をシミュレートし、レーダー装置の干渉防止テストを実行できます。





任意の波動変調信号を提供する

1465Vシリーズの信号発生器は2Gのサンプリングポイント波形記憶容量を備えています。この機能により、設計者は長期間のテストデータを生成できます。これは、より現実に近い場合があります。ユーザーは、サードパーティのツールまたはソフトウェアを使用して、任意の種類の波データの1つを作成できます。





レシーバーテスト

1465 Vシリーズの信号発生器は、140dBの出力ダイナミックレンジと非常に高い周波数安定性、および0.001Hzの周波数分解能を備えています。感度、ダイナミックレンジ、チャネル選択性などのパラメータテスト問題を解決し、レーダー、電子戦、通信機器で使用される高性能受信機のテストを実行できる高精度の標準テスト信号を出力できます。





局部発振器の置換

1465-Vシリーズ信号発生器は非常に高い信号品質を備えているため、送信機や受信機、その他のシステムをテストする際にLOの代わりに使用できる理想的なデバイスとして使用できます。低品質のLOがもたらす悪影響を回避することにより、テストの精度と信頼性を保証します。





★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
