信号発生器 1465シリーズ　ラインアップ

製品概要

100kHz〜67GHzの周波数範囲を持つ1465シリーズの信号発生器は、高純度のスペクトルと高出力電力を備えています。 10GHzの搬送波と10kHzの周波数オフセットでの単側波帯の位相ノイズは-126dBc / Hzです。最大出力電力は20GHzキャリアで最大1Wに達し、出力電力のダイナミックレンジは150dBになります。これらの仕様はすべて、電磁信号テストのハイエンド要件を満たすことができます。さらに、1465の信号発生器は、高精度のアナログ掃引と高性能のアナログおよびパルス変調の機能を備えており、最大10MHzの内部変調信号発生器の最大帯域幅、さまざまな信号波形、20nsの最小パルス幅、および柔軟なパルス列を備えており、アナログおよびパルス変調のテスト要件を満たすことができます。 10.1インチ、1280×800の解像度のディスプレイ画面と、ボタン、マウス、タッチスクリーンなどの多数の独立した操作スタイルが装備されており、ユーザーエクスペリエンスとテスト効率が向上しています。 1465信号発生器は、高品質の連続波または変調信号を生成できます。これらは、理想的な局部発振ソースおよびクロックソースであるだけでなく、高性能のアナログシミュレーション信号ソースでもあります。これらは主にレーダー性能評価、高性能受信機試験、部品パラメータ試験などに使用され、航空、航空宇宙、レーダー、通信、航法機器などに適用されます。

機能と特徴

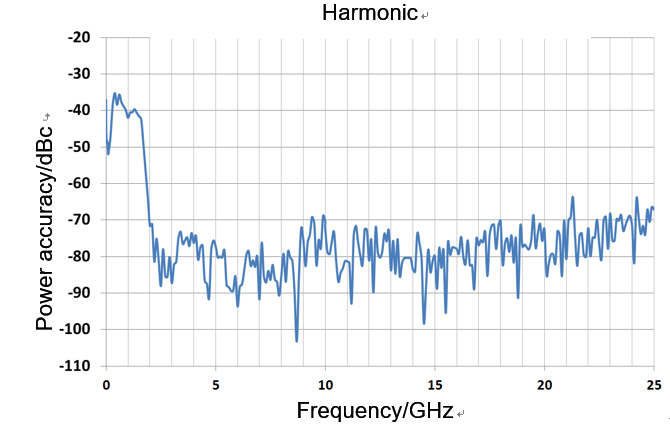

高純度スペクトル

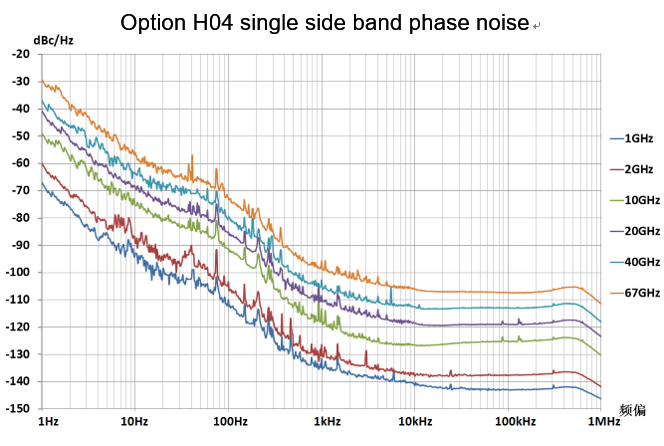

1465シリーズ信号発生器は、非常に純粋な信号スペクトル、10GHzキャリアと-126dBc / Hzの10kHz周波数オフセット、および1GHzキャリアと-142dBc / Hzの10kHz周波数オフセットでの典型的な片側帯域位相ノイズを出力できます。 ドップラーレーダーでは、高性能受信機ブロッキングおよび隣接チャネル選択性テストであり、局部発振器および低ジッタークロックの理想的な代替手段です。







ブロードバンドおよび高出力

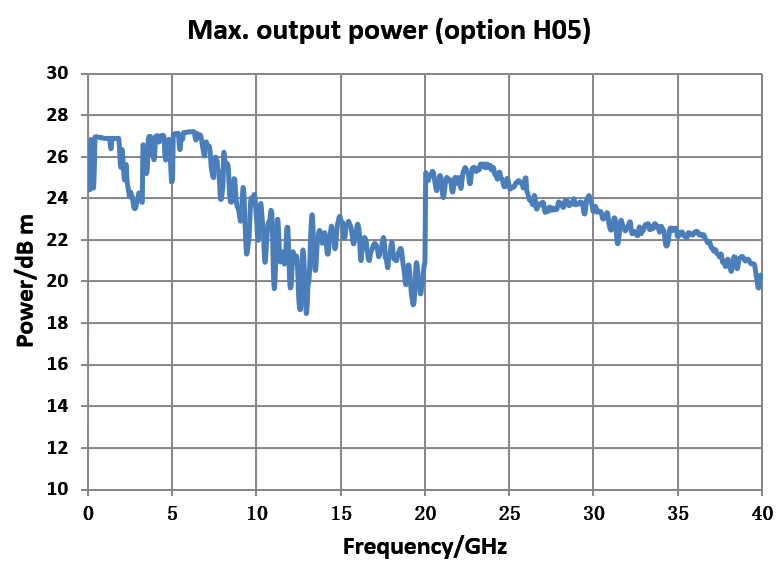

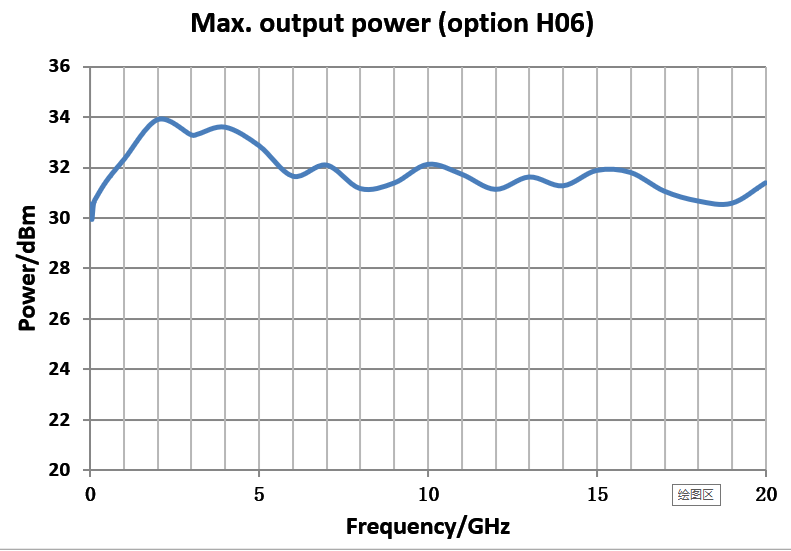

H05ハイパワーオプションでは、最大出力パワーの一般的な値は、20GHzの場合は+ 22dBm、40GHzの場合は+ 20dBm、67GHzの場合は+ 10dBmです。 H06拡張ハイパワーオプションを使用すると、出力パワーは+ 30dBm（1W）になります。 テストで高出力の入力信号が必要な場合、外部アンプなしで必要なテスト信号を取得でき、より高い電力精度と安定性が実現されます。





周波数と出力の高い安定性

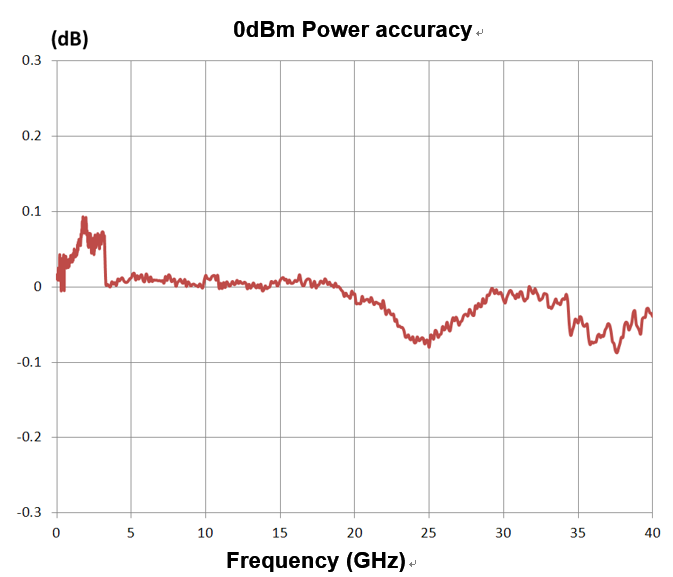

出力信号の周波数とパワーの両方で安定性が高くなっています。 タイムベースのエージングレートは±5×10-8 /年であり、10MHzの高安定タイムベースの場合、1年あたりの変動は0.5Hz未満です。 出力電力の精度と安定性の両方が非常に優れています。つまり、0ºC〜50ºCの温度サイクルで15日間連続して電源を入れた後、同じ温度で電力変動が0.2dB未満になり、温度変化率が 電力は0.01dB /ºC未満です。



便利なタッチスクリーンコントロール

解像度1280×800の10.1インチLEDディスプレイ画面は、機器のステータス情報を明確に表示します。目立つカラーマッチング、適切な機能分割、さまざまな機能パネルボタンにより、新鮮な視界、簡単な操作、より高いテスト効率が得られます。さらに、パネルボタンを使用すると、エンターノブで操作したり、タッチスクリーンをスライドまたはクリックしたり、外部キーボードまたはマウスを使用したりすることで、計測器を個別に制御できます。



完全な周波数帯域のシリアル化

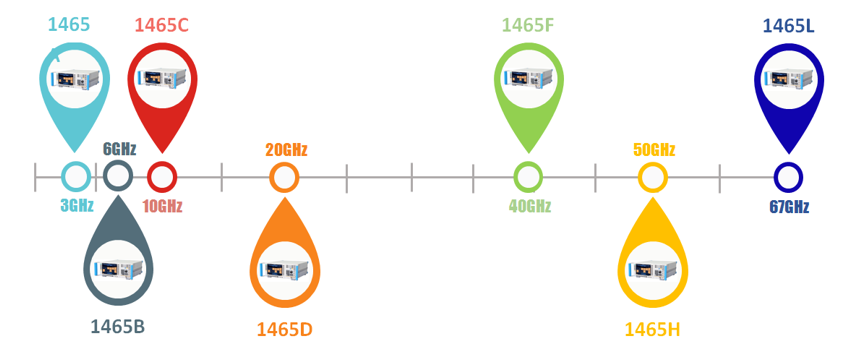

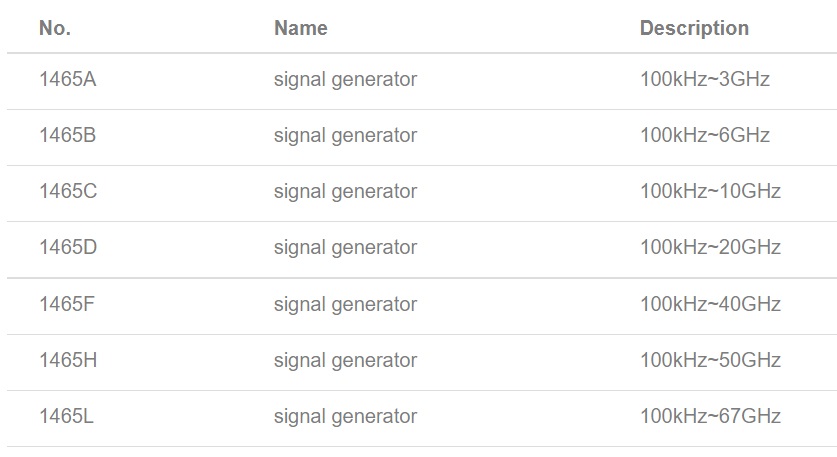

1465A / B / C / D / F / H / L信号発生器の場合、周波数範囲は100kHz〜3GHz / 6GHz / 10GHz / 20GHz / 40GHz / 50GHz / 67GHzです。これらの7つのシリアル化されたモデルでは、1465A / Bの場合、選択可能な最小出力周波数は9kHzであり、1465Lの場合、選択可能な最大出力周波数は70GHzです。各モデルには、機能とパフォーマンスの拡張に使用できるさまざまなオプションがあります。計測ソリューションや基本的な信号発生器に関係なく、常に1つのモデルがあり、無線周波数範囲のテスト信号または信号周波数のミリ波のみがあります。







高精度アナログスイープ

フルバンドの高精度アナログスイープ機能により、ブロードバンドテストでの迅速なスイープが可能になります。さらに、他のテスト要件のために、ステップスイープとリストスイープが提供されています。



超高出力ダイナミックレンジ

高感度レシーバーをテストするための最良の選択として、-130dBm- + 20dBmの150dBパワーダイナミックレンジが提供されます。



優れたアナログ変調

AM、FM、ΦMの機能により、内部および外部で変調されたリソース入力をサポートします。 FMとΦMの両方で、変調帯域幅はDCから10MHzですが、AMには線形モードと指数モードが用意されており、線形AMの深さは90％を超えます。 DC〜10MHzの周波数範囲、0.1Hzの分解能、7つの変調波形を備えた内部変調信号発生器は、低周波信号を直接出力できます。



高性能パルス変調

変調の深さは80dB以上で、立ち上がり時間と立ち下がり時間は10ns未満、最小パルス幅は20nsです。クロックゲートとさまざまな外部トリガーモードがサポートされています。 6つのパルスモード、20nsから42sまでのパルス幅、および10nsステップを備えた標準の内部パルス発生器は、レーダーテストに必要なパルス列の機能を備えています。



複数の制御および機能拡張インターフェース

USB、LAN、GPIB、モニターインターフェースなどの補助インターフェースがあり、USBはデータの送信やキーボード/マウスなどとの接続に使用され、LANとGPIBはプログラム制御に使用され、モニターインターフェースは外部表示に使用されます。



代表的なアプリケーション

電子システムの包括的な性能評価

周波数範囲100kHz〜67GHzの1465シリーズ信号発生器は、高純度スペクトル、高出力、優れた安定性を備えた信号を生成し、レーダーシステム、電子戦闘システム、通信機器などの電子システムの包括的な性能評価に使用できます。システム、および帯域幅、感度、ダイナミックレンジ、相互変調歪みなどのインデックステストの問題を解決するため。



高性能レシーバーのテスト

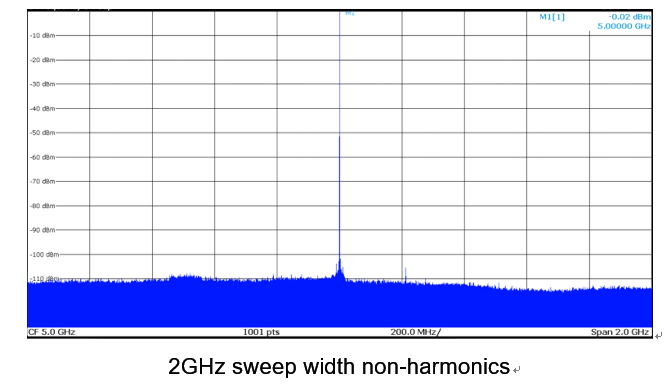

1465シリーズの信号発生器は、片側帯域の位相ノイズが非常に低く、非高調波抑制に優れており、レーダー、電子戦闘システムの高性能受信機の位相ノイズ、ブロック、および隣接チャネル選択性テストで使用される完全な純粋な信号を出力できます。または通信機器。



ハイパワーデバイステストのテスト

最大出力1Wの1465シリーズ信号発生器は、外部増幅器なしで高出力デバイスをテストでき、より高い信号電力精度と安定性でテストシステムの損失を減らすことができます。



電気機器の耐久性試験

動作温度範囲が0〜50ºCのすべての1465シリーズ信号発生器は、高周波と電力の安定性を備えており、機器の電源を数日間オンにする必要がある電気機器の耐久性テストに使用できます。



励起信号と局部発振器の置換

非常に純粋な信号品質と高出力電力を備えた1465シリーズ信号発生器は、増幅器の信号励起に使用でき、送信機や受信機などのテスト済み機器の局部発振器の理想的な代替品として使用できます。
