ベクトルシグナルジェネレータベクトル信号発生器最大6GHz 1435-Vシリーズ　 (1435A-V/1435B-V)

ウェーブクレスト株式会社｜最終更新日：2023/02/27

基本情報

ベクトルシグナルジェネレータベクトル信号発生器最大6GHz 1435-Vシリーズ

コンパクトなスペースでも並外れた性能を発揮し、設備開発段階での高性能性能のテスト要件と生産段階での高効率のテスト要件の両方を満たします。9kHz〜最大6GHz（モデルによる）。

型番: 1435A-V/1435B-V

価格: お問合せ下さい

発売日: 発売中

ベクトルシグナルジェネレータベクトル信号発生器最大6GHz 1435-Vシリーズ　の特長

ベクトル信号発生器 1435-Vシリーズ　ラインアップ

製品概要

革新的な技術に基づいて、1435-Vシリーズ信号発生器は性能、経済性、体積重量の点でバランスを実現しています。 5つの形式でダウンロードされた波形データの任意の変調をサポートし、ユーザーが必要に応じて波形を編集、ダウンロード、および構成して、さまざまな信号シミュレーションを完了し、さまざまな複雑な信号のテスト要件を満たすことができます。そのベースバンド信号発生器はセットアップが簡単で、優れた性能を備えています。 PSK、QAM、FSK、MSKなどの20以上のフォーマットで一般的なデジタル変調信号のリアルタイム発生をサポートします。また、単側波帯（SSB）の位相ノイズが-136dBc / Hz（キャリアが1GHzで周波数オフセットが10kHzの場合）または-120dBc / Hz（キャリアが6GHzで周波数オフセットが10kHzの場合）と優れたスペクトル純度を備えています。最大22dBm @ 3GHzの最大出力パワーと150dBを超える出力パワーダイナミックレンジを備えた、高出力と広いダイナミックレンジを提供します。

また、7インチの高感度LEDタッチスクリーンを搭載し、タッチスクリーン、パネルボタン、ロータリーノブ、外付けマウス、キーボードなどの操作をサポートし、ユーザーの操作体験を一段と向上させます。ポータブル3Uシャーシ構造を採用し、小型軽量で持ち運びに便利です。コンパクトなスペースでも並外れた性能を発揮し、設備開発段階での高性能性能のテスト要件と生産段階での高効率のテスト要件の両方を満たしています。

主な特徴

・高い互換性、さまざまな形式の任意の波データのダウンロード

・完全なユニバーサルデジタル変調モード

・優れたSSB位相ノイズ

・高出力

・小型軽量

・高感度LEDタッチスクリーン

機能と特徴

高い互換性、任意の形式でのウェーブデータのダウンロード

1435-Vシリーズ信号発生器は、Mat-File 5、ASCII、Binary、cap、csvの5つの形式で任意のウェーブデータの直接ダウンロードと再生をサポートし、2Gサンプリングポイントのストレージ深度を提供します。

完全なユニバーサルデジタル変調モード

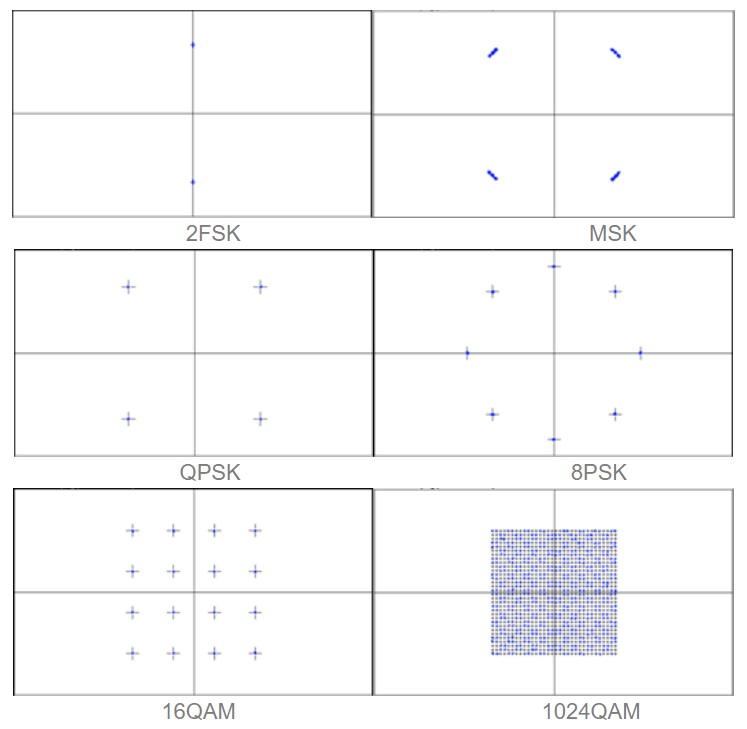

1435-Vシリーズ信号発生器は、PSK、QAM、FSK、MSKを含む20以上のフォーマットのユニバーサルデジタル変調信号のリアルタイム発生をサポートします。

優れたSSB位相ノイズ

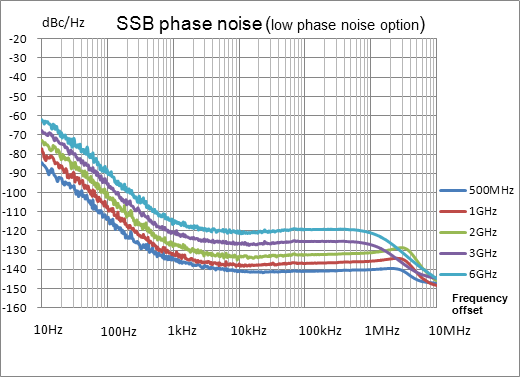

1435 Vシリーズの信号発生器は、2段階のSSB位相ノイズをユーザーに提供します。標準のSSB位相ノイズは-104dBc / Hz（6GHz @ 10kHz）で測定され、低位相ノイズオプションが選択されている場合、SSB位相ノイズは-120dBc / Hz（6GHz @ 10kHz）まで低くなる可能性があります。ユーザーは、最適なコストパフォーマンスを実現するために、必要に応じて位相ノイズを選択できます。

9kHzから6GHzの周波数範囲をカバーします。

高出力

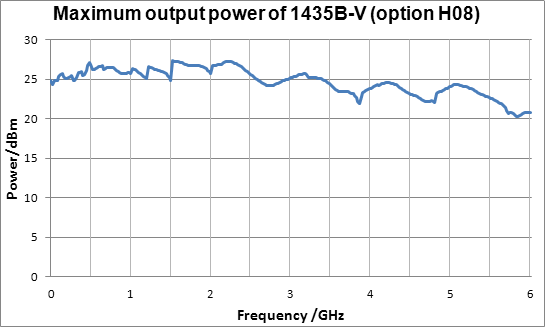

H08ハイパワー出力オプションを選択した場合、1435-Vシリーズ信号発生器のフルバンド出力パワーの測定値は20dBmを超える可能性があります。高出力の励起信号が必要なテストでは、1435-Vシリーズの信号発生器を使用して、外部アンプなしで必要なテスト信号を取得できます。

小型軽量

ポータブル3U-highシャーシ設計を採用することにより、1435-Vシリーズ信号発生器の重量と体積が大幅に削減されます（ベンチ機器と比較して）。このシリーズの中で最も重いモデルは9.4kg、最も軽いモデルは7.8kgです。

高感度LEDタッチスクリーン

800×480ピクセルの解像度をサポートする7インチ幅のLEDディスプレイは、機器のステータス情報を明確に示します。静電容量式スクリーンと調整されたウィンドウインターフェイスの組み合わせにより、1435-Vシリーズ信号発生器はユーザーのタッチ操作に高感度かつ正確に応答できます。タッチスクリーンに加えて、ユーザーはパネルボタン、回転ノブ（Enter機能付き）、および外部キーボードとマウスによって便利かつ迅速に機器を操作することもできます。

代表的なアプリケーション

一般的なテスト目的

1435-Vシリーズ信号発生器は完全な機能を備えており、デジタル変調とAM、FM、ΦM、PMアナログ変調機能の両方をサポートしており、RFテストの分野で広く使用できます。

通信システムのテスト

1435-Vシリーズ信号発生器は、優れたデジタル変調性能、完全なデジタル変調モードを提供し、PSK、QAM、FSK、MSKなどの20以上のフォーマットでユニバーサルデジタル変調信号とユーザー定義の変調信号のリアルタイム発生をサポートします。通信システムのビットエラー率など、さまざまなインジケータテストに適しています。

ナビゲーションシステムのテスト

1435-Vシリーズ信号発生器は互換性が高く、さまざまな形式の任意の波動データをサポートしているため、ユーザー定義のナビゲーションデータファイルを簡単に再生できます。さらに、最大150dBのパワーダイナミックレンジを備えています。したがって、ナビゲーション受信デバイスの感度や信号対雑音比などのインジケータテストに適しています。

★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。
