ベクトルネットワークアナライザ　最大20GHz 3656シリーズ Ceyear社　の特長

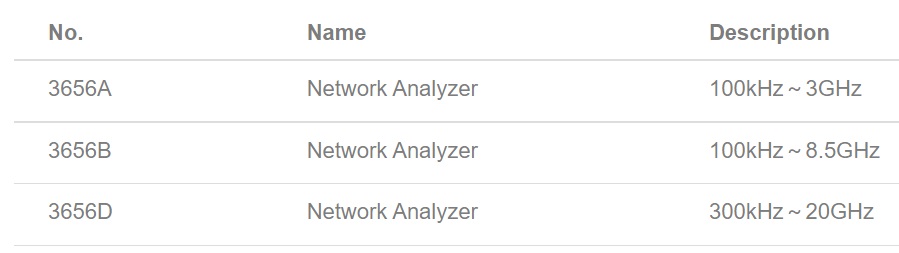

ベクトルネットワークアナライザ　3656シリーズ  ラインアップ



ベクトルネットワークアナライザ　3656シリーズ  製品概要

3656A / B / Dベクトルネットワークアナライザは、無線通信、ケーブルTV、教育、自動車用電子機器などの分野に適用できます。フィルタ、アンプ、アンテナ、ケーブル、ケーブルテレビサブコネクタなどのRFコンポーネントの性能測定に使用できます。 Windowsオペレーティングシステムを採用し、エラーキャリブレーション、タイムドメイン、フィクスチャシミュレータの機能を備えています。対数振幅、線形振幅、定在波、位相、群遅延、スミスチャート、極座標などの複数の表示形式をサポートします。周波数応答、シングルポート、応答分離、拡張応答、フルデュアルポート、高速SOLTキャリブレーション、電気キャリブレーションなど、複数のキャリブレーションタイプを提供します。マルチチャンネルおよびマルチウィンドウ表示が可能です。 USBインターフェース、LANインターフェース、GPIBインターフェース、VGAインターフェースで設計されています。効率的で強力なエラー訂正機能により、DUT Sパラメータの振幅、位相、群遅延特性を迅速かつ正確に測定できます。



機能と特徴

主な特徴

●最大125dBのダイナミックレンジ。 高除去率デバイスでの正確な測定

●ケーブルTVコンポーネント測定用の3656Aの75Ωテストポートインピーダンスオプション

●3656A / B / Dは、1回の接続で4ポートネットの16個のSパラメータテストすべてを実行できる4ポートオプションを提供します

　注：3656A / Bの4ポートオプションの場合、外部デバイス2813A



●より高いテスト精度を提供する超低トレースノイズ

●複雑なテストスキームを迅速に実装できる最大64の独立した測定チャネル

●リップルテスト、帯域幅テスト、制限テストなどの強力なデータ分析機能。ユーザーが適合性を判断し、テスト効率を向上させます

●標準構成としての時間領域分析機能

●フィクスチャシミュレータは、さまざまなR＆D状況をシミュレートして、リアルタイムのテスト結果を迅速に取得できます。

●LANおよびGPIBインターフェース、リモート制御およびシステム相互接続が可能、4つのUSBインターフェース



広いダイナミックレンジ

最大125dB（IFBW = 10Hz）のダイナミックレンジを備えた3656A / B / Dは、高い除去率のデバイスで正確な測定を行うことができます。





超低トレースノイズ

3656A / B / Dのトレースノイズは非常に低く、測定誤差を最小限に抑えます。





時間領域分析機能

アナライザは、時間領域ソフトウェアを介してDUTで時間領域測定を実行し、ケーブル障害の場所や長さの測定など、DUTのパフォーマンスインジケータを包括的にテストできます。





強力なデータ分析機能

制限テスト、リップルテスト、帯域幅テスト、フィルター自動統計などの分析機能があり、損失、リップル、除去を明確にテストし、ホッピングフィルターのデバッグを行うのに役立ちます。





代表的なアプリケーション

移動体通信製品の製造試験

3656A / B / Dベクトルネットワークアナライザの周波数範囲は、移動体通信製品の製造テストの要求を満たすことができます。 掃引速度が速く、ダイナミックレンジが広く、コンパクトなサイズであるという利点があり、工場での大量生産のテストに非常に適しています。 3656A / B / Dは、フィルター、増幅器、アンテナ、ケーブルなどのRFコンポーネントのテストに適用できます。 3656Aの75Ωテストアセンブリは、CATVデバイスのパフォーマンステストにも使用できます。



パッシブマルチポートデバイスとバランスデバイスのテスト

3656A / B / D VNAは、4ポートテスト機能を提供します。 1つの接続で4ポートネットワークの16Sパラメータ全体をテストできるため、工場でのマルチポートデバイスの大量生産テストに非常に適しています。 バランスパラメータテスト機能があります。3つまたは4つのテストポートを使用したフル3ポートまたはフル4ポートのキャリブレーション後、対応する動作モードを選択します（シングルポートバランスネットワーク、シングルポート-シングルポートバランスネットワーク、バランスバランス ネットワーク）、次に、バランスの取れたデバイスの混合Sパラメータを取得できます。

注：3656A / Bの4ポートオプションの場合、外部デバイス2813A
