無線通信テストセット 最大3GHz Ceyear社　の特長

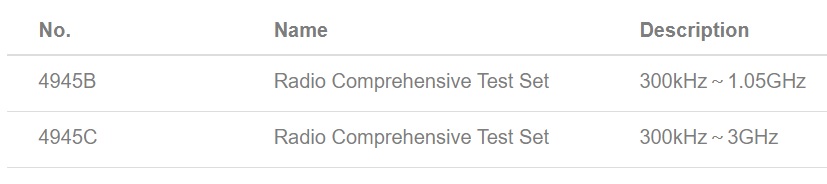

無線通信テストセット　4945シリーズ　ラインアップ



製品概要

4945B / C無線通信テストセットは、ソフトウェア無線アーキテクチャに基づく多機能でポータブルなモデルであり、周波数ホッピング信号の生成と分析、ベクトル信号の生成と復調の分析、アナログ変調信号の生成と復調の分析、オーディオ信号生成と分析、オーディオオシロスコープ、自動テストなどの豊富な機能を統合しています。テストセットは、無線通信機器の送受信、RF、変調、オーディオ、数字などの機能パラメータの測定と分析に関する主要なパフォーマンステストが可能です。テストセットの幅広いアプリケーションは、研究開発、製造、検証、保守をカバーします。短波/超短波無線局、データリンクシステム、通信および監視衛星、無線中継機器を含む無線通信機器の修理およびテスト。通信車両、監視車両、船舶、船舶などの無線通信端末を備えた軍用携帯電話会社、および外部のフィールドテストでは、このテストセットを便利に使用できます。



機能と特徴

●アナログ標準通信テスト：AM、FM、SSB信号生成および復調分析。復調音声、SINAD、SNR、歪み度、変調率などの測定機能のグラフィック表示と、復調音声をリアルタイムで出力するスピーカーを内蔵。変調信号発生器と変調ソースは、外部オーディオとマイクをサポートします。



●デジタル標準通信テスト（オプション）：10MHz帯域幅のデジタルベクトル信号の生成と分析、ビット誤り率の測定、デジタル復調のリアルタイム出力インターフェイス。



●周波数ホッピングテスト（オプション）：60MHzの過渡帯域幅の周波数ホッピング信号の生成と分析。周波数ホッピング分析は、ウォーターフォールチャートや周波数時間などの測定タイプをサポートします。シングルキャプチャは60MHzの帯域幅で1.3秒続き、時間分解能は10nsです。



●オーディオ信号テスト：オーディオ信号の生成と分析は、オーディオ入力レベル最大30Vrms（高インピーダンス）、オーディオ出力レベルは7Vrms（高インピーダンス）に達します。周波数、レベル、SINAD、SNR、歪みの程度を測定できます。オーディオ生成はデュアルトーン出力をサポートします。デュアルトーン周波数と振幅に対して個別の調整が可能で、位相は比較的調整可能です。



●デュアルチャネルオシロスコープ（オプション）：DC〜4MHz;



●自動テストソフトウェア：DUT（テスト対象デバイス）パラメーターのオンライン編集、自動パイロットテスト、テストレポートの生成およびその他の機能。 PTT制御インターフェースは、DUTの送受信を制御します。



●高出力の内蔵アッテネーター：入力電力は最大150Wと高いです。



●持ち運び可能な構造：外寸（ハンドルなし）：426（W）×222（H）×180（D）mm、機内持ち込みや持ち込みが簡単。



●多様な電源モード：標準構成はAC220VまたはDC24Vをサポートし、内蔵リチウムイオン電池が利用可能です。



●ネットワークインターフェイスプログラミング制御をサポートします。



●10.4インチの大画面、抵抗タッチスクリーン、英語/簡体字中国語のインターフェイス、インターフェイスの色は自由に選択できます。



●多機能ウィンドウでの同時操作をサポートし、最大4つのウィンドウを同時に操作できます。



無線通信機器の自動試験機能

DUTのモデル、パラメータ、および認定された仕様制限を作成および編集できます。 DUTを選択し、テストケーブルを接続すると、包括的なテストセットが自動的にテストを実行します。 PTTによるDUTの送受信を制御します。 DUTのセットアップが必要な場合、またはケーブルの変更が必要な場合、テストセットは自動的にテストを停止し、さらなる操作を示します。 操作が終了した後、テストが続行されます。 適格アイテムと非適格アイテムが直接リストされます。 保存、表示、比較、リモート読み出しなどの他の機能も利用できます。

送信機テスト

信号電力、周波数誤差、信号変調特性、音声復調など、送信機のさまざまな性能仕様の同時テストを実行できます。 送信機の音声信号を提供することができ、シングル/ダブルトーンを選択できます。 パイロット信号をシミュレートできます。





レシーバーテスト

FM、AM、SSBRF信号を送信できます。 受信機の音声復調を分析します。 可聴周波数、電圧、歪み度、SINADおよびSNRを正確に測定します。



RF信号発生器として機能

FM、AM、SSBなどのアナログ変調、BPSK、QPSK、8PSK、GMSK、16QAMなどのデジタル変調をすべて出力できます。 最大 デジタル変調のシンボルレートは5MHzです。 テストセットは、60MHzの過渡帯域幅の周波数ホッピング信号の生成をサポートします。





RF受信と復調

テストセットは、FM、AM、SSBなどのアナログ変調、およびBPSK、QPSK、8PSK、GMSK、16QAMなどのデジタル変調信号の復調と分析が可能です。 復調されたパラメータと波形を出力できます。 最大 アナログ変調信号の復調帯域幅は300kHzおよび最大に達します。 デジタル変調と信号復調のシンボルレートは5MHzです。 狭帯域電力測定が可能です。





スイープスペクトル分析

広い周波数帯域、高解像度、高感度、広いダイナミックレンジなどの特性を備えています。





周波数ホッピング信号分析

最大 周波数ホッピング信号の過渡解析帯域幅は60MHzです。 表示タイプは、3次元スペクトルグラフ、時間周波数グラフ、時間振幅グラフです。 テストセットは、周波数ホッピング信号をキャプチャ、保存、分析できます。 スペクトルおよび変調ドメインのグラフはいつでも表示できます。 変調領域の測定が進行中の場合、任意の時間枠内の周波数ポイントを蓄積して表示することができます。 周波数ホッピングポイントを直接観察できます。 パルス信号や過渡信号も測定できます。





オーディオ信号の生成

シングルトーンとダブルトーンをお選びいただけます。 最大 出力レベルは7Vrmsに達します。





オーディオ信号分析

オーディオフィルターはオプションです。 最大 入力レベルは最大30Vrmsです。 テストセットは、周波数、レベル、歪み度、SINADおよびSNR、およびオーディオ波形表示の測定をサポートします。





複数のウィンドウでの同時操作

最大4つのウィンドウの同時操作をサポートし、各ウィンドウを個別に拡大できます。







代表的なアプリケーション

4945B / C無線通信テストセットは、通信機器の研究開発、修理、保守、テストに使用される強力な機能と性能により、広く使用されています。
