RF多機能アナライザーハンドヘルド (4957B)

ウェーブクレスト株式会社｜最終更新日：2023/09/21

基本情報

2ポートベクトルネットワーク分析、ケーブルおよびアンテナアナライザー、ベクトル電圧計、スペクトル分析、電界強度測定、USB電力測定およびその他の機能を統合する包括的なテスト機器

新しくアップグレードされた包括的な無線周波数テスターです。周波数範囲は30kHzから6.5GHzです。同じ周波数帯の以前の製品と比較して、4957B無線周波数包括的テスターは、インジケーターが大幅に改善されているだけでなく、さまざまなテスト機能が強化されています。

型番: 4957B

価格: お問合せ下さい

発売日: 発売中

RF多機能アナライザーハンドヘルドの特長

製品概要

4957B RFハンドヘルド多機能アナライザーは、2ポートベクトルネットワーク分析、ケーブルおよびアンテナアナライザー、ベクトル電圧計、スペクトル分析、電界強度測定、USB電力測定およびその他の機能を統合する包括的なテスト機器です。これは、新しくアップグレードされた包括的な無線周波数テスターです。周波数範囲は30kHzから6.5GHzです。同じ周波数帯の以前の製品と比較して、4957B無線周波数包括的テスターは、インジケーターが大幅に改善されているだけでなく、さまざまなテスト機能が強化されています。

主な特徴

・超高精細8.4インチタッチスクリーンを採用し、通常、夜間、屋外の表示モードをサポートし、強い光や暗い環境に関係なく明るさを自動的に調整します。簡潔なメニューと使いやすいヒューマンコンピュータインタラクションインターフェイスにより、テストに新しい体験がもたらされます。

・豊富なテスト機能：ケーブルおよびアンテナアナライザー、スペクトル分析、ベクトルネットワークアナライザー、USB電力測定およびベクトル電圧計、およびより豊富なテスト機能がさまざまな測定モードで追加されます。

・超低ディスプレイ平均ノイズレベル：≤-160dBm/ Hz @ 1GHz

・優れた位相ノイズ仕様：≤-112dBc/ Hz @ 100kHz（CF = 1GHz）

・広いダイナミックレンジ：≥95dB

・ケーブルとアンテナの障害位置テスト

・複数の電源供給方法：アダプターを介したAC電源、DC電源、内蔵バッテリー電源、バッテリー寿命は最大3時間持続します。

・スリープ省エネ機能を搭載。スリープ機能をONにすると、一定時間動作しないと自動的に表示が消えたり、シャットダウンしたりして、エネルギーと電力を節約し、バッテリーの動作時間とバッテリーの寿命を効果的に延ばします。

各種テスト機能

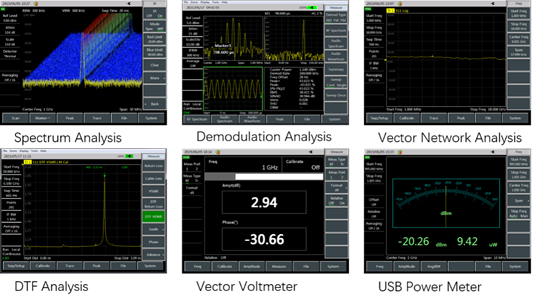

4957B RFハンドヘルド多機能アナライザは、ケーブルおよびアンテナ分析、スペクトル分析、ベクトルネットワーク分析、USB電力測定、ベクトル電圧計などの測定モードを統合しており、より多くの測定シナリオに適しています。

スペクトル分析モードでは、チャネルパワー、占有帯域幅、隣接チャネルパワー、アナログ復調、干渉マップ、スプリアスマスク、搬送波対雑音比、IQキャプチャ、オーディオモニタリングなどのワンキー統合テスト機能を備えています。これは、より多くのフィールドテストの問題を解決するのに便利です。

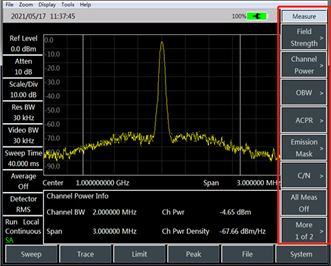

スペクトラムアナライザモードでのさまざまな測定機能

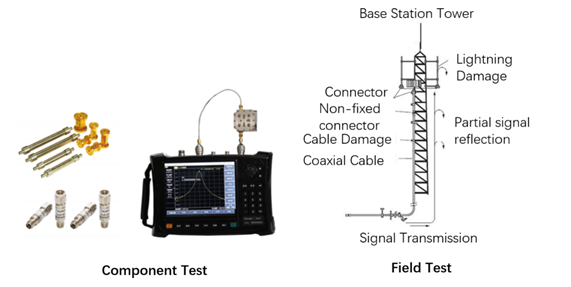

ベクトルネットワークアナライザは、2ポート測定を採用し、標準のSパラメータベクトルネットワーク分析機能を提供し、時間領域測定、マルチ測定フォーマット、マルチウィンドウ測定などの測定機能も備えており、増幅器、フィルタ、減衰器に使用できます。およびデュプレックスコンポーネントのSパラメータテスト。特にアンテナ、コネクタ、ケーブルなどの外部フィールド測定に使用できます。

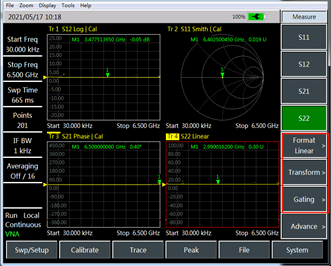

ベクトルネットワークアナライザモードでのマルチモードとマルチウィンドウ測定

超低表示の平均ノイズレベルと優れた位相ノイズ機能

4957B RFスペクトラムアナライザの周波数範囲は9kHz〜6.5GHzで、DANLは-140dBmに達する可能性があり、プリアンプをオンにすると-160dBmに達する可能性があり、位相ノイズは-112dBc / Hz @ 100kHzよりも優れています。機能は、弱い信号をテストする機能を効果的に保証できます。

優れた位相ノイズ機能

優れたDANL

ベクトルネットワークアナライザモードでのダイナミックレンジの改善

4957B RFアナライザのベクトルネットワーク解析モードでは、周波数範囲は30kHz〜6.5GHzで、ダイナミックレンジは95dBに達する可能性があり、高除去率でDUTを迅速かつ効率的に測定するのに便利です。

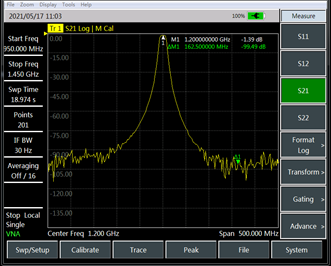

ダイナミックレンジの大幅な改善

ケーブルとアンテナの測定

4957Bのケーブルおよびアンテナ分析テスト機能は、反射減衰量、電圧定在波比、インピーダンス、ケーブル損失、ケーブルの障害点までの距離、フィーダー、およびテスト対象の他のコンポーネントの測定に役立ちます。これは、システム全体のパフォーマンスの低下につながるケーブルおよびアンテナアナライザシステムの特定の障害と理由を特定するのに役立ちます。テストをより便利で高速にするために、いくつかの一般的なケーブルとアンテナのパラメータが組み込まれています。

4957Bハンドヘルド多機能アナライザーは包括的なテスト機能を備えており、マルチパラメーターテストの機会に非常に適しています。バッテリー駆動で、サイズが小さく、軽量で、持ち運びに便利です。これは、さまざまな電子機器のフィールドテストパラメータ、エンジニアリングの設置と試運転、日常のメンテナンスと修理のための強力なツールであり、通信、ラジオとテレビ、ラジオ管理、大学教育に最適な分野など、さまざまな分野で広く使用できます。

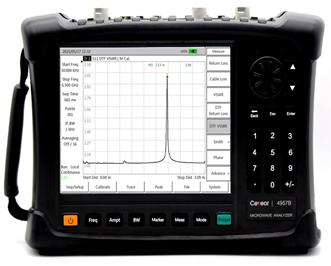

ナイトモードでのDTF測定

★Ceyear社製品全般取り扱っております。ぜひお問い合わせください。

RF多機能アナライザーハンドヘルドの資料ダウンロード

ハンドヘルドマルチファンクションアナライザー 4957シリーズ製品カタログ（英語）（1.08 MB）
