プログラマブルDC電子負荷　SDL1000X/SDL1000X-Eシリーズ (SDL1020X / SDL1020X-E / SDL1030X / SDL1030X-E)

ウェーブクレスト株式会社｜最終更新日：2022/09/07

基本情報

Siglent社プログラマブルDC電子負荷

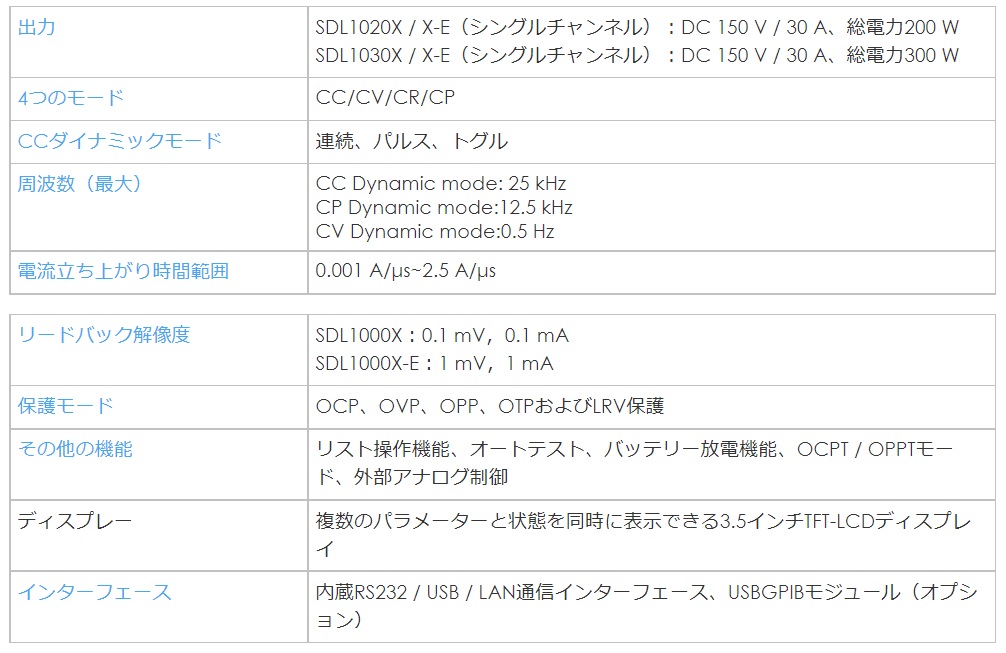

・DC 150 V / 30 A、最大総電力300 W / 200 W
・調整可能な電流の上昇/下降率0.001 A /μs〜2.5 A /μs
・4つの静的/動的モード：CC / CV / CP / CR
・リードバック分解能0.1 mV、0.1 mA

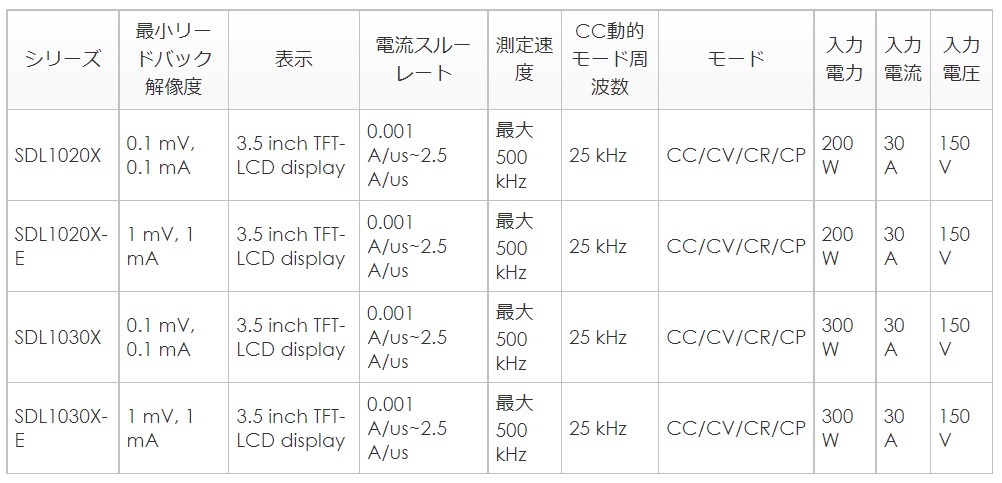

型番: SDL1020X / SDL1020X-E / SDL1030X / SDL1030X-E

価格: お問合せ下さい

発売日: 発売中

プログラマブルDC電子負荷　SDL1000X/SDL1000X-Eシリーズの特長

【主な特徴】

・DC 150 V / 30 A、最大総電力300 W / 200 W
・調整可能な電流の上昇/下降率0.001 A /μs〜2.5 A /μs
・4つの静的/動的モード：CC / CV / CP / CR
・リードバック分解能0.1 mV、0.1 mA

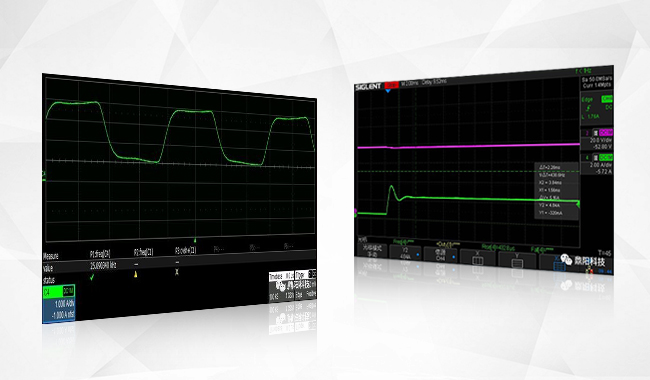

動的テスト機能により、設定されたルールに従って負荷が2つの設定パラメーター間で切り替えられるため、テスト中のデバイスの動的特性がテストされます。 SDL1000Xは、CCダイナミックモードで最大周波数25 kHzに設定できます。電流プローブは、電流の変化を高速で追跡し、電流波形を分析できます。 CVモードでは、電源の高速出力能力をテストするために、電圧を迅速かつ安定的に設定できます。瞬時電力が保護設定値を超えると、しゃっくり保護状態になります。

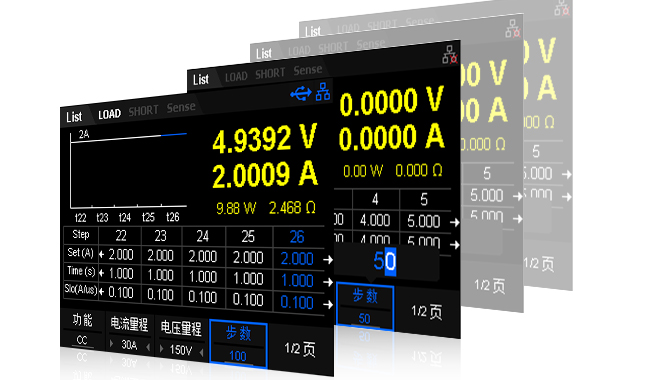

リスト機能は、ロード状態が異なるロードビルドのマルチステップ、タイミング、およびテスト環境をサポートします。単一のステップのステップ値、パルス幅、およびスロープを編集することにより、負荷はさまざまなテストニーズに合わせてさまざまな複雑なシーケンスの組み合わせを生成できます。

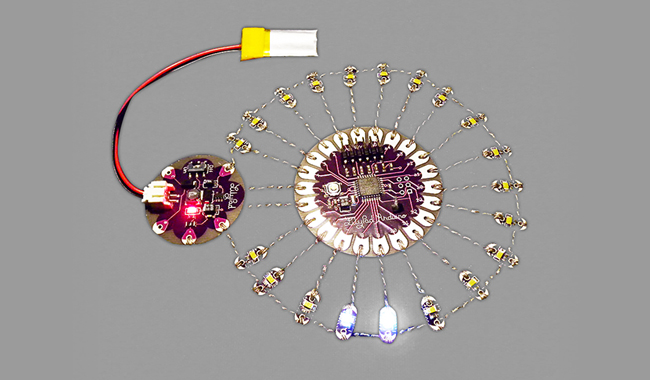

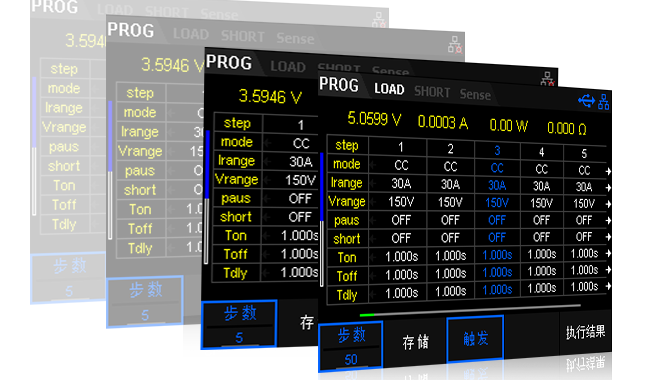

プログラム機能は、CC、CV、CR、CP、LEDなどの複数のテストをシミュレートできます。合計10個のテストファイルを編集でき、各テストファイルは最大50ステップをサポートします。

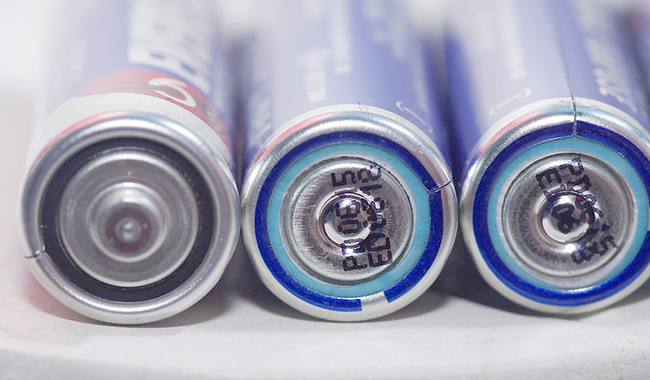

バッテリーテスト機能は、バッテリーの信頼性と残存寿命を効果的に反映できます。 CC、CP、CRモードを使用して、終了電圧、放電容量、放電時間などの終了条件を設定することにより、バッテリーの放電テストを行いました。
