パワーアンプ 150kHz～400MHz IEC 61000-4-6準拠　の特長

製品概要

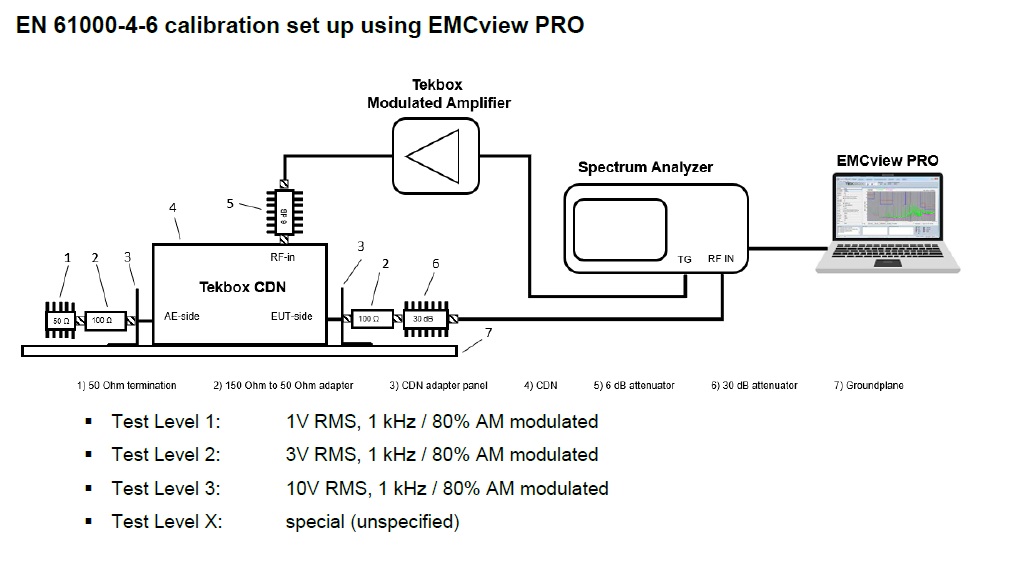

TBMDA5 変調増幅器は、150 kHz ～ 400 MHz の周波数範囲で CDN を使用した伝導性イミュニティ テストに必要な電力、帯域幅、および変調を提供します。 これは、スペクトラム アナライザのトラッキング ジェネレータ出力によって駆動されるように設計されています。



150 kHz ～ 400 MHz の周波数範囲で最大 2.5 W の 1 dB 圧縮ポイントにより、ISO / EN 61000-4-6 に準拠したテスト レベル クラス 1 およびクラス 2 を生成できます。 内蔵の AM 変調器により、トラッキング ジェネレーターを信号源として使用できます。



TBMDA5 には、スペクトラム アナライザ トラッキング ジェネレータによって提供される 0 dBm で最大出力電力を達成するのに十分なゲインがあります。

TBMDA5 は、1 kHz、80% AM に加えて、1 kHz、50% デューティ サイクルの PM 信号を生成する変調機能を内蔵しています。 PM モードでは、携帯電話の TDMA ノイズをシミュレートするために、TBMDA5 は 12.5% のデューティ サイクルで 217 Hz の信号を生成することもできます。



主な特徴

・CWアンプ（変調オフ）

・1kHz、80% AM変調

・1 kHz、50% デューティ サイクルのパルス変調 217 Hz

・12.5%のデューティ・サイクルのパルス変調



仕様

・入力/出力: 50 Ω、N メス

・供給電圧範囲: 110 V…240 V

・電源消費電力: 19 W @ 220V

・動作温度範囲：-20℃～50℃

・周波数範囲: 150 kHz – 400 MHz、100 kHz から 1.2 GHz まで使用可能 小信号ゲイン: 38 dB typ.

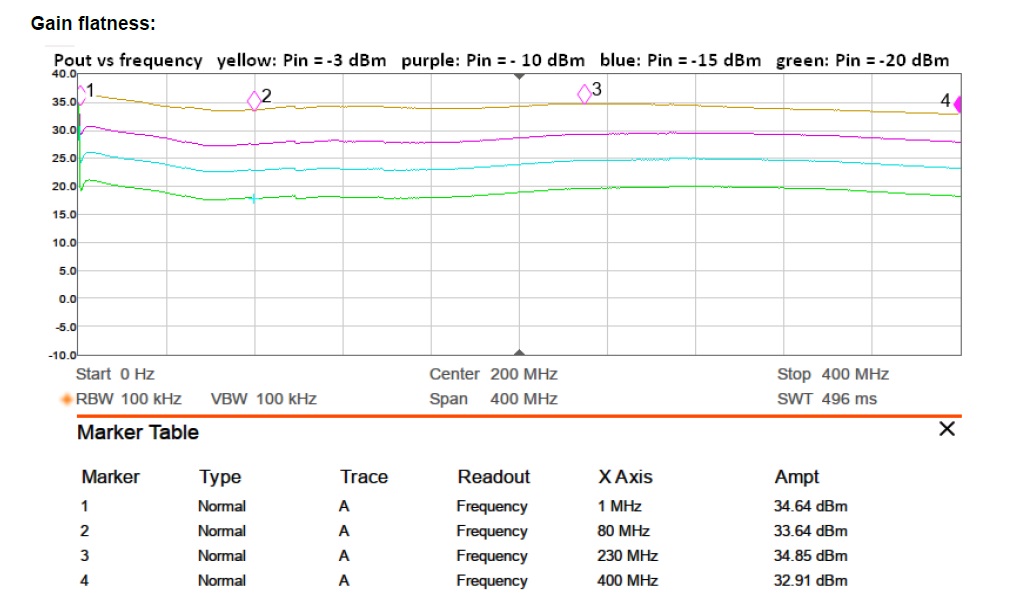

・ゲイン平坦度 150 kHz – 400 MHz / Pin = -5 dBm: 3.5 dB typ.

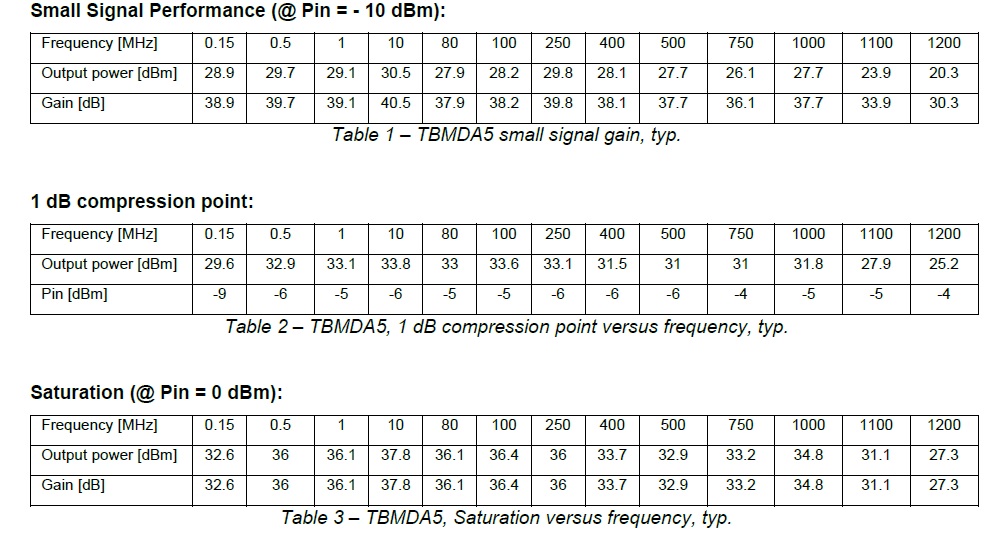

・飽和出力 @ 150 kHz / ピン = 0 dBm: 32.6 dBm (1.8 W) typ.

・飽和出力 @ 500 kHz / ピン = 0 dBm: 36 dBm (4 W) typ.

・飽和出力電力 @ 1 MHz / ピン = 0 dBm: 36.1 dBm (4.1 W) typ.

・飽和出力電力 @ 10 MHz / ピン = 0 dBm: 37.8 dBm (6 W) typ.

・飽和出力電力 @ 100 MHz / ピン = 0 dBm: 36.4 dBm (4.4 W) typ.

・飽和出力 @ 250 MHz / ピン = 0 dBm: 36 dBm (4 W) typ.

・飽和出力電力 @ 400 MHz / ピン = 0 dBm: 33.7 dBm (2.3 W) typ.

・飽和出力 @ 750 MHz / ピン = 0 dBm: 33.2 dBm (2.1 W) typ.

・飽和出力パワー @ 1 GHz / ピン = 0 dBm: 34.8 dBm (3 W) typ.

・飽和出力パワー @ 1.1 GHz / ピン = 0 dBm: 31.1 dBm (1.3 W) typ.

・飽和出力 @ 1.2 GHz / ピン = 0 dBm: 27.3 dBm (0.5 W) typ.

・1dB 出力圧縮ポイント @ 150 kHz: +29.6 dBm typ. (ピン: -9dBm)

・1dB 出力圧縮ポイント @ 500 kHz: +32.9 dBm typ. (ピン: -6dBm)

・1dB 出力圧縮ポイント @ 1MHz: +33.1dBm typ. (ピン: -5 dBm)







アプリケーション

・汎用広帯域RFパワーアンプ

・CDN または BCI プローブを駆動する伝導性イミュニティ テスト用の広帯域 RF パワー アンプ

・放射イミュニティ テスト用の広帯域 RF パワー アンプ、近接場プローブの駆動

・TEM セルを駆動する、放射イミュニティ テスト用の広帯域 RF パワー アンプ





Tekbox Digital Solutions 社について

Tekbox Digital Solutions 社は製品開発におけるEMCプリコンプライアンステストに関する製品を開発・製造する、シンガポール の会社です。
