38DL PLUS超音波厚さ計：
高性能、簡単操作、堅牢設計、信頼性

革新的な38DL PLUSは、超音波厚さ計の新時代を告げます。 このハンドヘルド厚さ計は超音波肉厚測定のほとんどの検査用途に対応し、二振動子型探触子および一振動子型探触子のすべての探触子を使用できます。 38DL PLUSは二振動子型探触子による内部腐食したパイプの減肉測定から、一振動子型探触子による薄い材料あるいは多層材料の正確な厚さ測定まで幅広い用途に使用可能です。

38DL PLUSは、高性能な上に使いやすい測定機能を数多く標準搭載し、特殊用途のためにソフトウェアオプションも多く用意しています。 筐体は、防水・防じん性能規格IP67相当の気密設計で、液体や埃などの過酷な環境に対する耐久性を備えています。 また、半透過型液晶VGAカラーディスプレイにより、屋内外でもデータをはっきりと読み取ることができます。 左手でも右手でもキー操作がしやすいシンプルなキーパッドデザインとなっており、すべての機能に簡単にアクセス可能です。

特長

• 二振動子型探触子および一振動子型探触子対応
• 広い厚さ測定範囲：0.08 mm ～635 mm （材料、探触子により異なる）
• 二振動子型探触子を使用した腐食厚さ測定
• 塗装およびコーティングされた材料に対するTHRU-COATテクノロジーとエコーtoエコー測定
• 内部酸化 / スケールソフトウェアオプション
• すべての探触子において0.01 mmの標準分解能で測定可能
• 一振動子型探触子（2.25 MHz～30 MHz）において0.001 mmの高分解能で測定可能（ソフトウェアオプション）
• 最大4層までの厚さを同時に測定可能な多層材ソフトウェアオプション
• グラスファイバー、ゴム、厚い鋳造品などの減衰材の厚さ測定が可能なハイペネトレーションソフトウェアオプション
• 厚さ、材料音速、伝播時間の測定可能
• ディファレンシャルモードおよびリダクションレートモード
• タイムベースによるB-スキャンモード： スキャンするごとに10,000件の厚さ測定値を確認可能
• デジタルフィルター搭載ダイナミックゲインテクノロジー
• V-Path Builder（ブイパスビルダー）により、二振動子型探触子での測定精度向上
• EN15317（超音波厚さ計性能規格）準拠

他製品との相違点

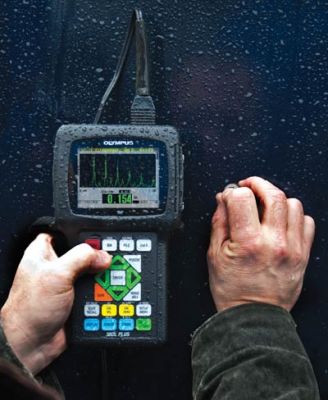

38DL PLUSは、高度な検査アプリケーション要求を満たすだけでなく、屋外の現場や工場など過酷な環境下でも使用できるよう堅牢に設計されています。 そのため、雨天や粉塵の舞う環境、寒暖の厳しい気候、太陽光下や暗い場所など、あらゆる環境下で検査作業を行うことができます。 衝撃、落下、手荒な扱いに耐えられる厚さ計を望む声はありませんか。 IP67規格相当の機密性とゴム製保護ケースにより高い耐久性を実現した38DL PLUSは、タフさが求められる現場に最適です。

過酷な環境に対応

• 小型、軽量設計（0.814 kg）
• 防塵・防水性能： IP67相当
• 爆発性雰囲気： MIL-STD-810F, Method 511.4, Procedure I準拠
• 耐衝撃性： MIL-STD-810F, Method 516.5, Procedure I準拠
• 耐振動性： MIL-STD-810F, Method 514.5, Procedure I準拠
• 広範な使用温度範囲
• 本体保護用のスタンド付きゴム製ケース
• 屋内外ではっきりとデータ表示可能な半透過型VGAカラー液晶ディスプレイ

簡単操作

• 片手で操作が可能なシンプルなキーパッド
• 全ての機能へ簡単にアクセスできるわかりやすいインターフェース
• 内蔵および外部MicroSDメモリーカード

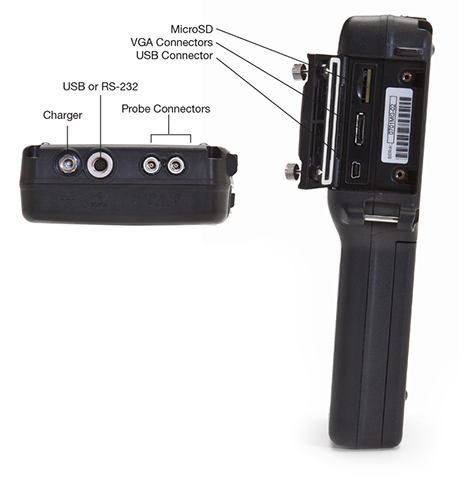

• USBおよびRS-232通信ポート
• 475,000件の厚さ測定値あるいは20,000件の波形データの保存が可能な英数字データロガー
• プロジェクターやモニターなどで画像表示できるVGA出力
• 二振動子型探触子のデフォルト / カスタムセットアップ
• 一振動子型探触子のデフォルト / カスタムセットアップ
• 普段使用しない機能をロックするパスワード保護機能

明るい屋外用表示設定によるA-スキャンモード

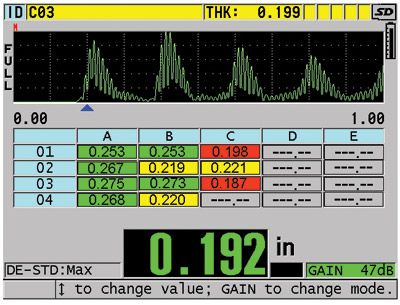

暗い屋内用表示設定によるB-スキャンモード

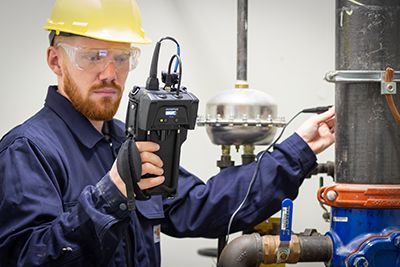

38-Linkワイヤレス通信アダプター

オプションの38-Linkアダプターを使用すると、既存の38DL PLUS厚さ計からBluetoothや無線LAN経由でデータを送受信できるようになります。

38-Linkアダプターには、以下に示す3つの強力なワイヤレス通信機能があります。

• Olympus Scientific Cloud™（OSC）とInspection Project Manager（IPM）アプリへの無線通信で検査の管理が効率化されるほか、数多くの利点を実現
• Olympus Linkモバイルアプリまたは互換性があるサードパーティ製アプリケーションへのBluetooth通信
• オプションのLink-WedgeソフトウェアへのBluetooth通信。厚さ測定値をWindows 10 PC上のアクティブなWindowsプログラムに直接送信するために使用します。

データ保存機能およびPCインターフェース

38DL PLUSは、厚さ測定値や波形データを簡単に収録・転送することができる、フル装備された送受信兼用の英数字データロガーを搭載しています。

• 475,000件の厚さ測定値あるいは20,000件の波形データと厚さ測定値の保存が可能
• 32文字のファイル名
• 20文字のID番号（TML#）
• 9種類のファイル形式： インクリメンタル、シーケンシャル、カスタムポイント付きシーケンシャル、2-Dグリッド、カスタムポイント付き2-Dグリッド、3-Dグリッド、3-Dカスタム、ボイラー、および手動
• 各ID番号（TML#）に最大4つまでのコメント（注記）を保存可能
• ある一連のID番号を指定してコメント（注記）を保存
• 内部および外部microSDメモリーカード
• 内部 / 外部microSDメモリーカード間のファイルのコピー機能
• USB（標準）およびRS‑232通信
• 一振動子型および二振動子型探触子セットアップの双方向通信
• 統計レポート機能内蔵
• 3つの表示色でプログラム可能なDBグリッド表示
• GageViewインターフェースプログラムは、USB、RS-232ポート経由で38DL PLUSと接続可能。microSDメモリーカードを使い、データの読み取りや保存も可能。
• Excel対応のCSV（カンマ区切り）フォーマットで、内部保存したファイルを直接microSDメモリーカードにエクスポート可能

GageView

• GageViewインターフェースプログラムは、Windowsベースのアプリケーションで、38DL PLUSからのデータの収集、作成、印刷、管理が可能です。
• データセットとサーベイファイルの作成
• 保存されたデータの編集
• 厚さ測定値、厚さ計セットアップ値および探触子セットアップ値を含むデータセットおよびサーベイファイルの確認
• 厚さ計での厚さサーベイファイルのダウンロードとアップロード
• サーベイファイルを表計算ソフト、その他のプログラムにエクスポート
• 画面スナップショットの取り込み
• 厚さ測定値、セットアップテーブル、統計値、カラーグリッドなどのレポート印刷
• 本体オペレーティングソフトウェアのアップグレード
• 一振動子型探触子および二振動子型探触子のセットアップファイルのダウンロードおよびアップロード
• B-スキャンの確認

標準付属品

デジタル超音波厚さ計38DL PLUS本体、ACまたはバッテリー、50 Hz～60 Hz

標準的な二振動子型探触子付きのキットあり

• チャージャー / ACアダプター（100VAC、115VAC、230VAC）
• 内部データロガー
• GageViewインターフェースプログラム
• 校正用試験片と接触媒質
• USBケーブル
• 本体保護用のスタンド付きゴム製ケースとネックストラップ
• ユーザーズマニュアル

測定機能： THRU-COAT（スルーコート）、スルーペイント エコーtoエコー、EMAT対応、最小値 / 最大値モード、2種類のアラームモード、ディファレンシャルモード、B-スキャン、アプリケーション自動呼出、温度補正、平均値 / 最小値モード
