バッテリエミュレータシステム (BATTERY EMULATOR SYSTEM PXBシリーズ)
菊水電子工業株式会社｜最終更新日：2024/11/08
 |
 |
 |
 |
 |
基本情報
PXB シリーズとアプリケーションソフトウェアで実現する簡便なバッテリエミュレータ
双方向大容量直流電源PXBシリーズとアプリケーションソフトウェアSD036-PXBの組み合わせによりシステムを構築します。あらかじめ設定したI-V特性データに基づき、バッテリの充放電動作を模擬することができます。SOC状態と電流値により、電圧値をリアルタイムに変化させ、実際のバッテリに近い挙動を再現することができるため、実バッテリでは難しい一定の状況下での試験を繰り返し実行することが可能です。
- 型番
- BATTERY EMULATOR SYSTEM PXBシリーズ
- 価格
- お問い合わせください
- 発売日
- 発売中
バッテリエミュレータシステムの特長
ラインアップ NEW
| BATTERY EMULATOR SYSTEM PXB20K-50 | 出力（CV）：0V 〜 50V、出力（CC）：-800A 〜 +800A |
| BATTERY EMULATOR SYSTEM PXB20K-250 | 出力（CV）：0V 〜 250V、出力（CC）：-200A 〜 +200A |
| BATTERY EMULATOR SYSTEM PXB20K-500 | 出力（CV）：0V 〜 500V、出力（CC）：-120A 〜 +120A |
| BATTERY EMULATOR SYSTEM PXB20K-1000 | 出力（CV）：0V 〜 1000V、出力（CC）：-60A 〜 +60A |
| BATTERY EMULATOR SYSTEM PXB20K-1500 | 出力（CV）：0V 〜 1500V、出力（CC）： -30A 〜 +30A |
特長
- CVモードをベースに電池のエミュレーションが可能
- 自動補完機能により、不足しているI-V特性データを自動生成
- Battery特性は各SOC別のI-Vデータ（3D IV-table）に対応
- 運転開始のSOCまたは容量を定義可能
- 停止条件にSOCの範囲を設定可能
- SOC毎のI-Vカーブグラフを表示
- リアルタイムに計測値及びグラフを表示

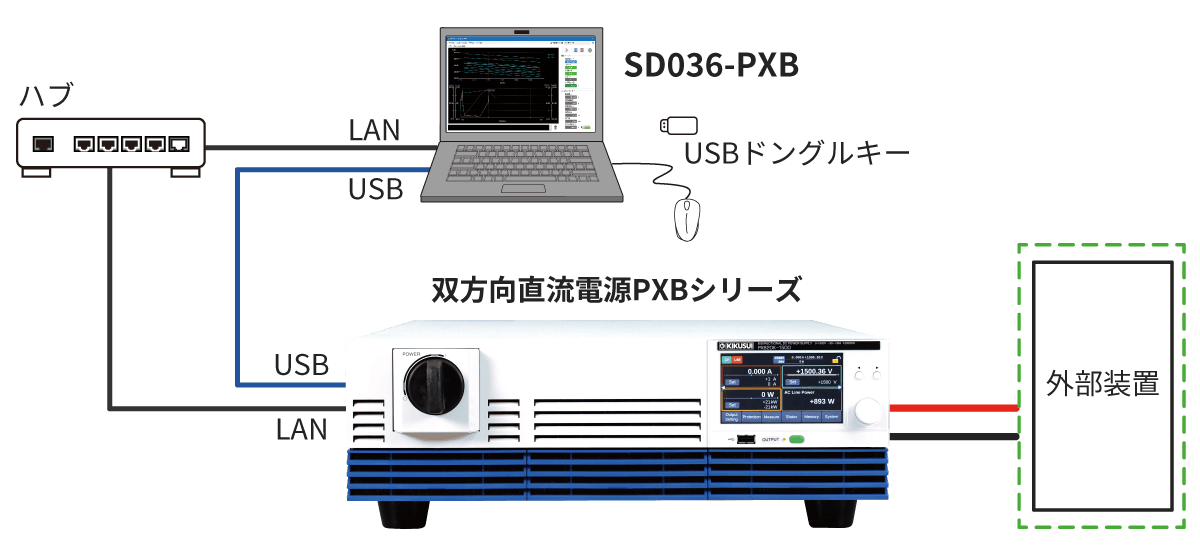

システム構成
LANまたはUSBで接続します。LAN接続ではハブを介しても接続可能です。
- Core i5 以上を搭載したPC
- Windows 11 または Windows 10
- 8GB 以上の RAM
- 10GB 以上の空き容量があるハードディスク
- 1366 × 768（FWXGA）以上の画像解像度をサポートするディスプレイ
- マウス
- USB*1 または LAN（使用するインターフェースに依存）
- KI-VISAライブラリ 5.5.0 以上
- USBドングルキー
*1. USB ドングルキーを接続するために1ポートは必要です。
アプリケーション
課題

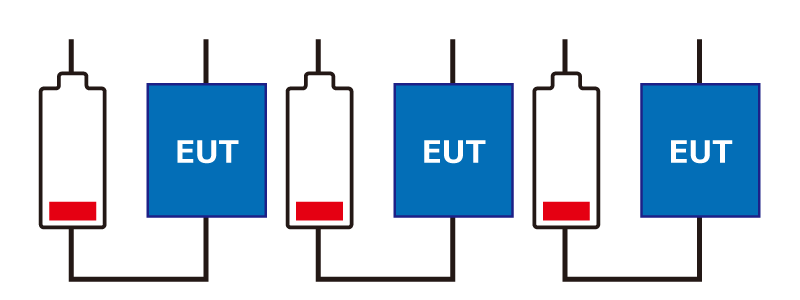

電池劣化時、ローバッテリ時の動作マージン試験を行いたい...
 |
|

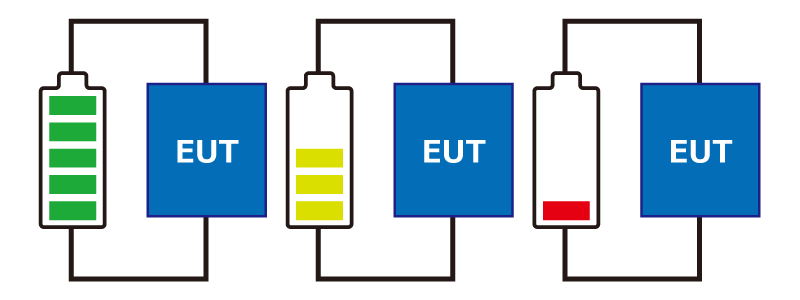

パワーマネジメント設計による改善効果の測定をしたい...
 |
|

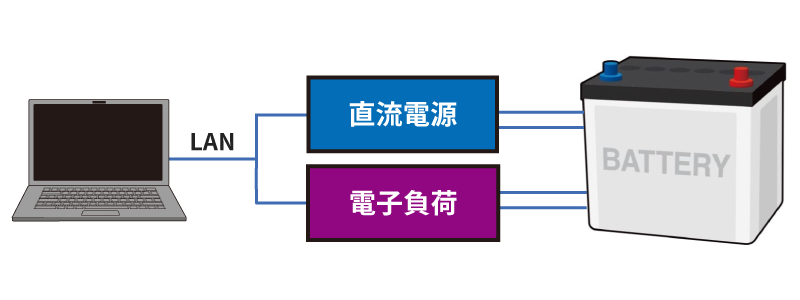

電源と電子負荷を使ってバッテリ模擬を行っている...
 |
|

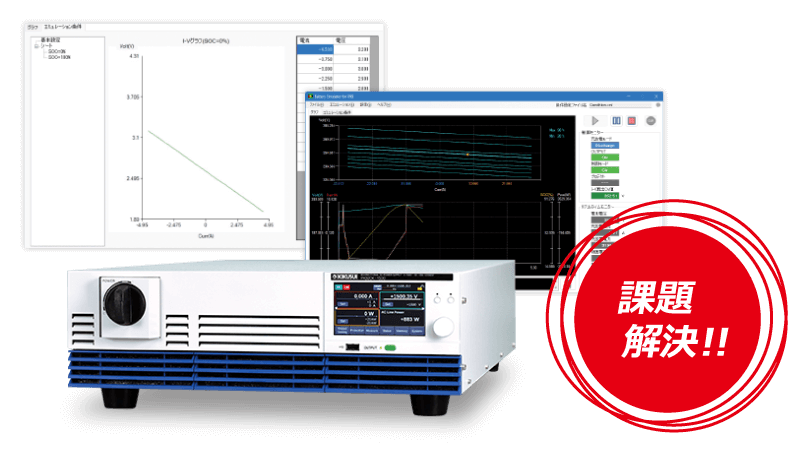

バッテリエミュレータシステムなら
|
 |
バッテリエミュレータシステムの資料ダウンロード
バッテリエミュレータシステムに関するお問合せ
