製品概要

FTM8000 シリーズは、強力で柔軟性の高いデータ収集およびモジュール式計測プラットフォームです。この製品は、高速デジタル I/O、電圧、電流、温度などの信号の収集と出力、リレー制御、温度シミュレーションなどの機能を実現します。

FTM8000 テスト プラットフォームは、メイン シャーシ、マスター コントロール カード、およびさまざまなデータ収集およびモジュール式計測ボードで構成されています。メイン シャーシはコンパクトな設計 (標準 3U/19 インチ) で、15 個のカード スロットを備えています。ボード カードはモジュール設計を採用しており、任意のボード カードをメイン シャーシの任意のスロットにインストールできます。

ボード カードは、1 枚のカードのみで使用することも、メイン シャーシ内の複数のカードで同時に使用することもできます。これにより、単純な自動システムまたは複雑な自動システムのデータ取得と制御を実現するのに非常に便利です。

特徴

FTM8000 には、シャーシ、マスター コントロール カード、アナログ入出力カード (DAQ)、デジタル I/O カード、AC 測定カード、DC 測定カード、温度測定カード、リレー カード、プログラム可能な抵抗カードなどのカードが含まれています。主な機能は次のとおりです。

1.1つのメイン シャーシは最大 15 枚のボード カードをサポートできます。
2.シャーシ内のカードスロット通信は独立したイーサネット通信です。
3.メインシャーシの下部ボードには DC12V 電源とイーサネット インターフェイスが用意されており、すべてのボード カードをどこにでもインストールできます。
4.すべてのボード カードは標準のモジュール設計、統一されたインターフェイスを備えており、任意に組み合わせることができます。
5.ボード カードには同期メカニズムがあり、任意のボード カード間の信号同期を設定できます。
6.メインシャーシは 2 つの外部ギガビット イーサネットをサポートし、メインシャーシをカスケード接続することでボード カードの数を拡張できます。
7.メインシャーシは標準的な19インチ3Uケースで、ラックへの取り付けに便利です。
8.各ボードカードは個別に使用できます。

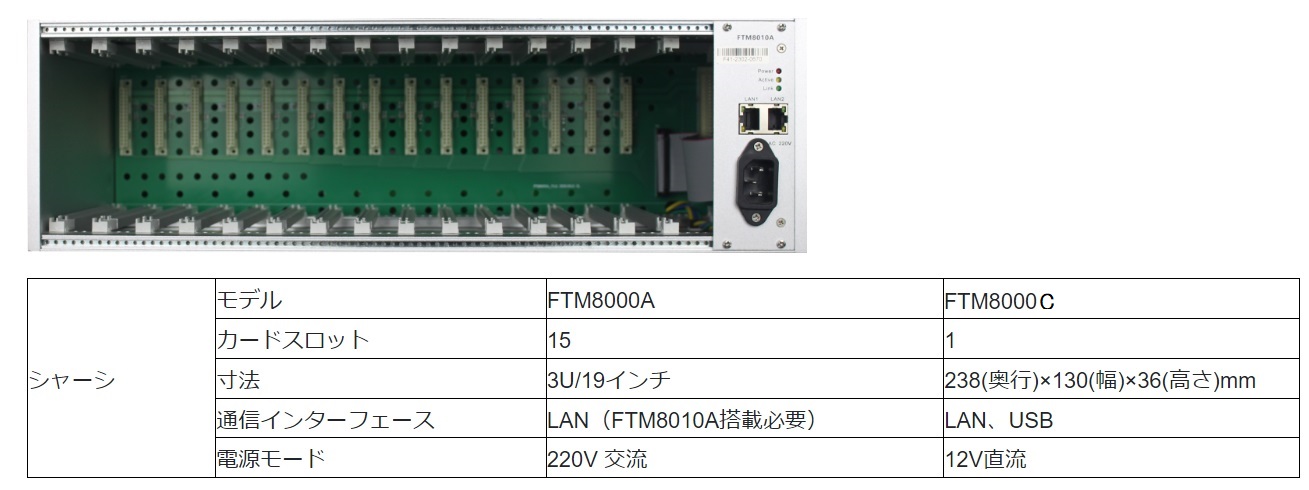

シャーシ

FTM8000 シリーズには、FTM8000A と FTM8000C の 2 種類のシャーシがあります。FTM8000A は最大 15 枚のテスト カードをインストールでき、FTM8000C はシングル カード アプリケーション用に設計されています。ユーザーはテスト シナリオに応じて柔軟に選択できます。

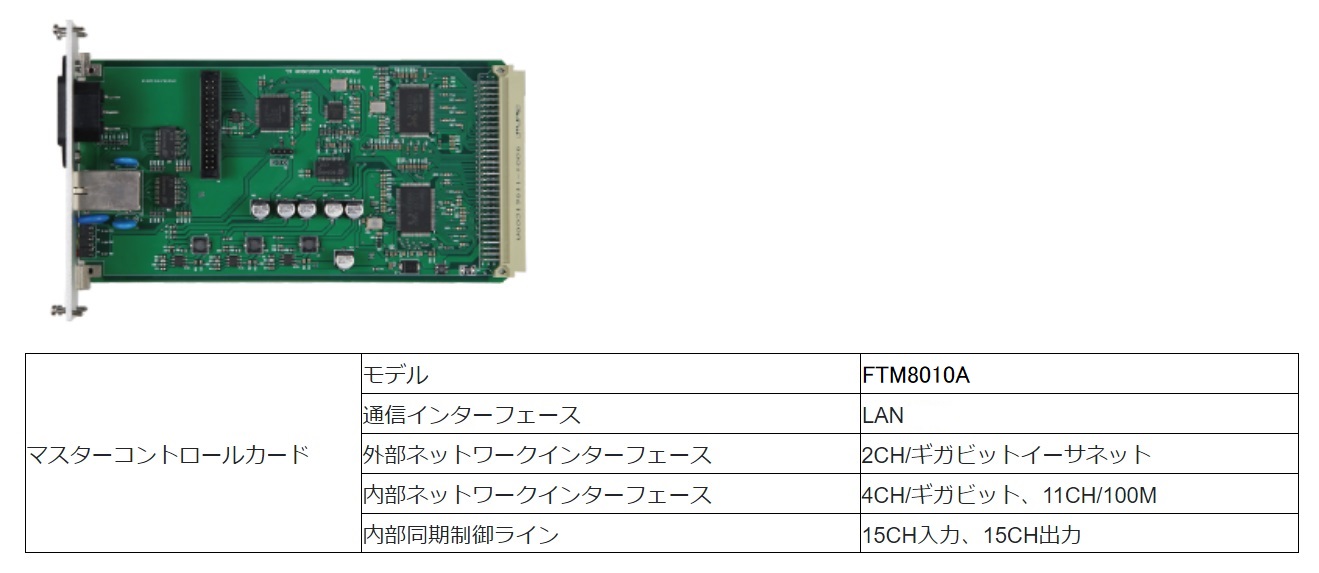

マスターコントロールカード

FTM8010A は高性能マスター コントロール カードで、FTM8000A デバイスと PC のさまざまな機能ボード間のデータ交換ブリッジとして機能します。FTM8010A マスター コントロール カードは FTM8000A ホスト フレームにインストールされ、外部にギガビットの高速イーサネット通信帯域幅を提供します。通信インターフェイスは標準のデュアル RJ45 インターフェイスを採用しており、ユーザーの配線、操作、システム統合に便利です。

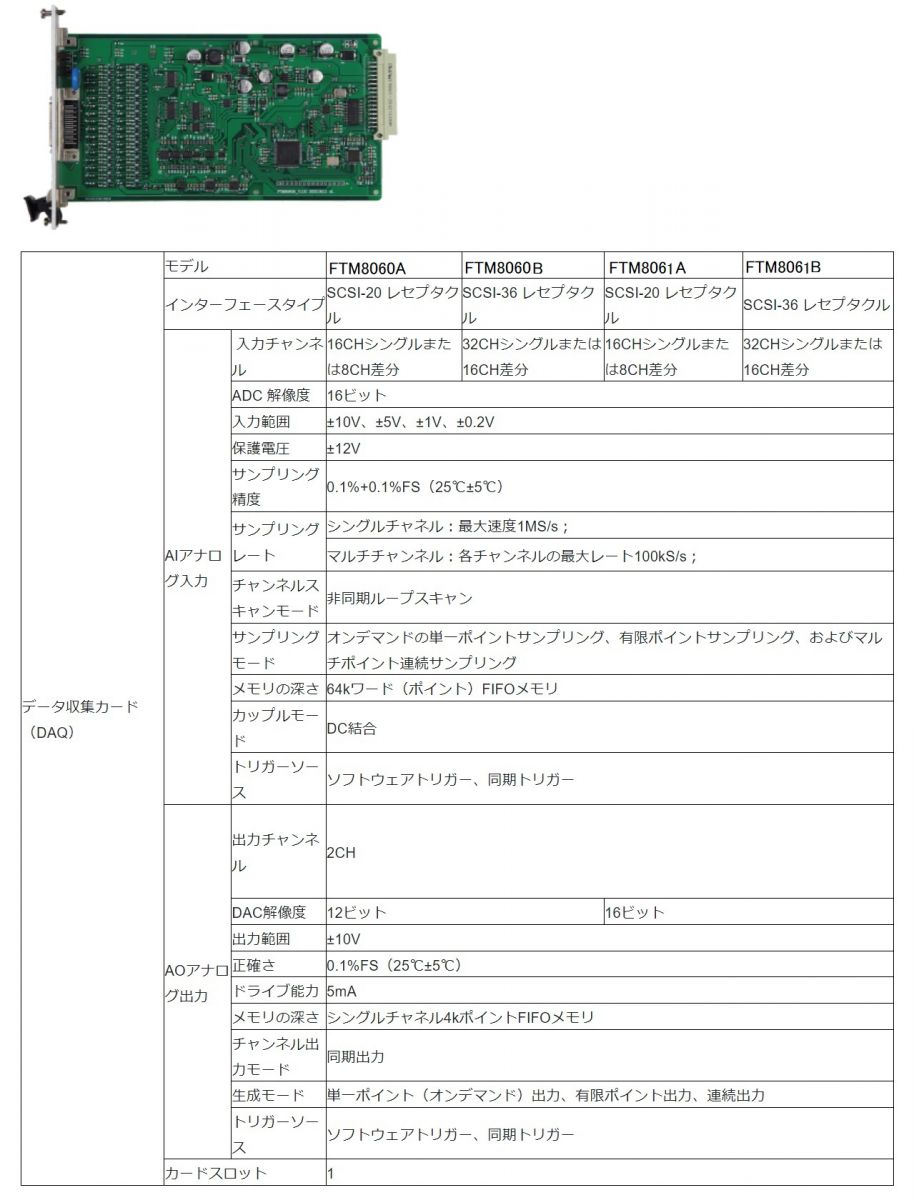

データ収集カード

FTM8000 シリーズデータ収集 (DAQ) カードは、マルチチャネル入力、2 チャネルアナログ出力、高サンプリング速度、高サンプリング精度などの特徴を備えています。データ収集カードは、産業用検出、自動生産ラインデータ収集、実験教育および研究など、複数の分野とシナリオでの電圧信号収集、データ処理および分析に幅広く使用できます。

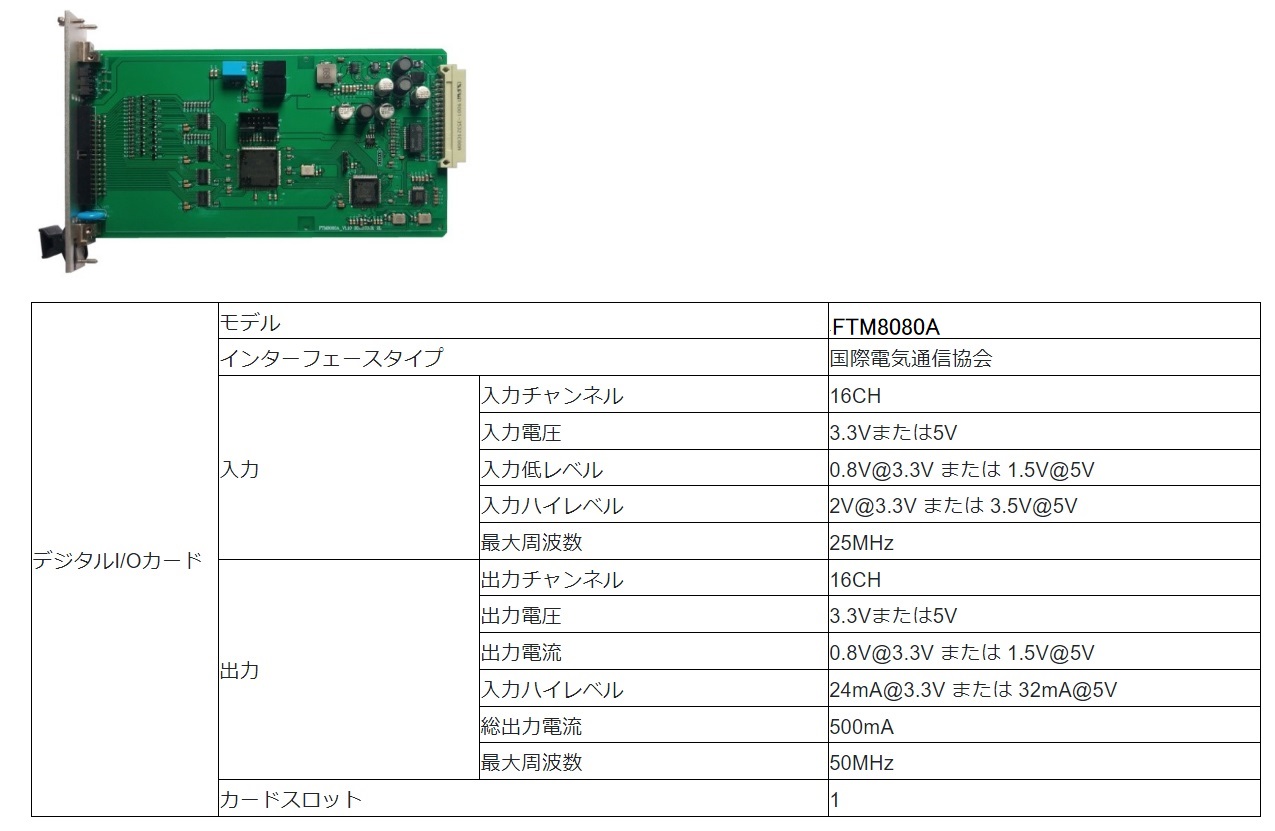

デジタルI/Oカード

FTM8000シリーズデジタルI/OカードはCMOSレベルをサポートし、3.3V/5Vレベルはオプションで、PWM出力、パルス測定、カウンター/タイマーなどの機能を備えています。FTM8000Aシャーシだけでなく、独立した電源にも使用でき、産業制御やインテリジェント製造における高速デジタル信号検出、測定、伝送制御に適しています。

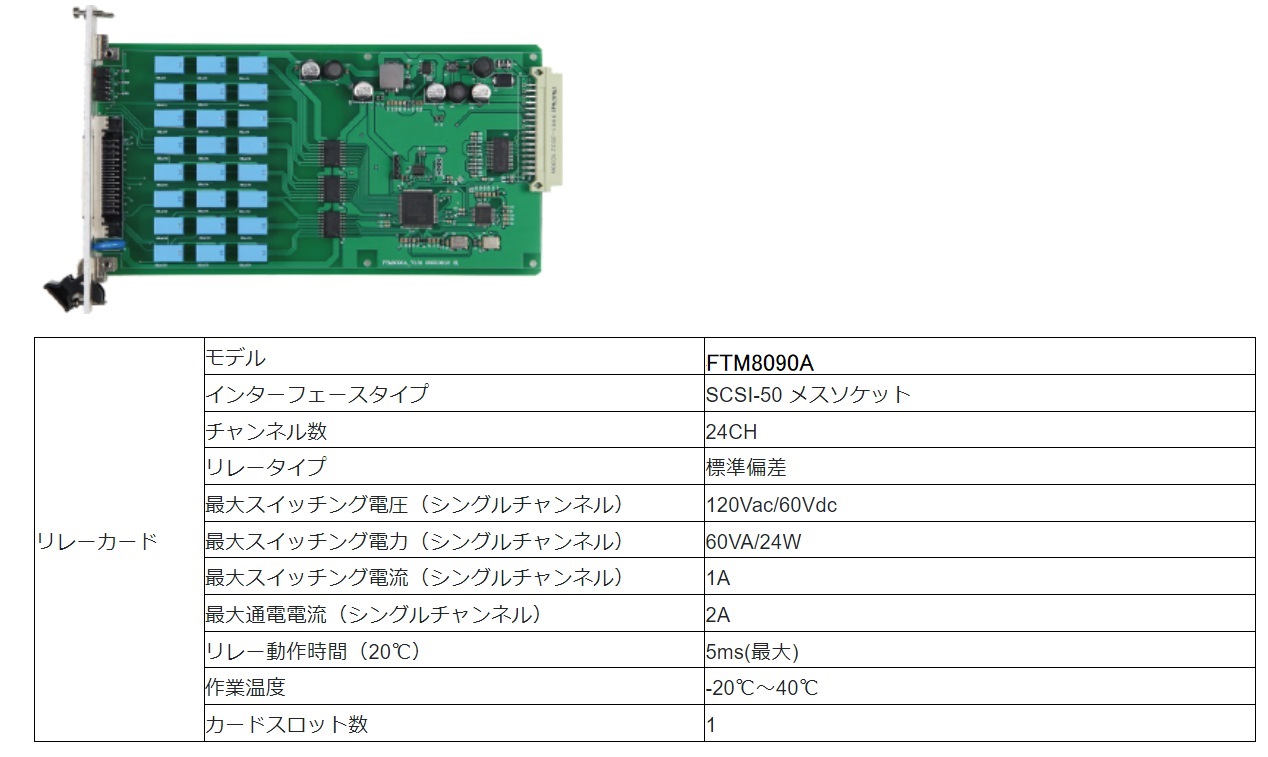

リレーカード

FTM8000 シリーズ リレー カードは、信頼性の高い電磁リレーを使用して、ソフトウェアによるさまざまなスイッチング タイミング制御を実現します。リレー カードは、強力な負荷容量、優れた絶縁強度、多数のチャネルという特徴を備えており、AC および DC 電圧と電流を切り替えるさまざまなアプリケーション シナリオで幅広く使用できます。

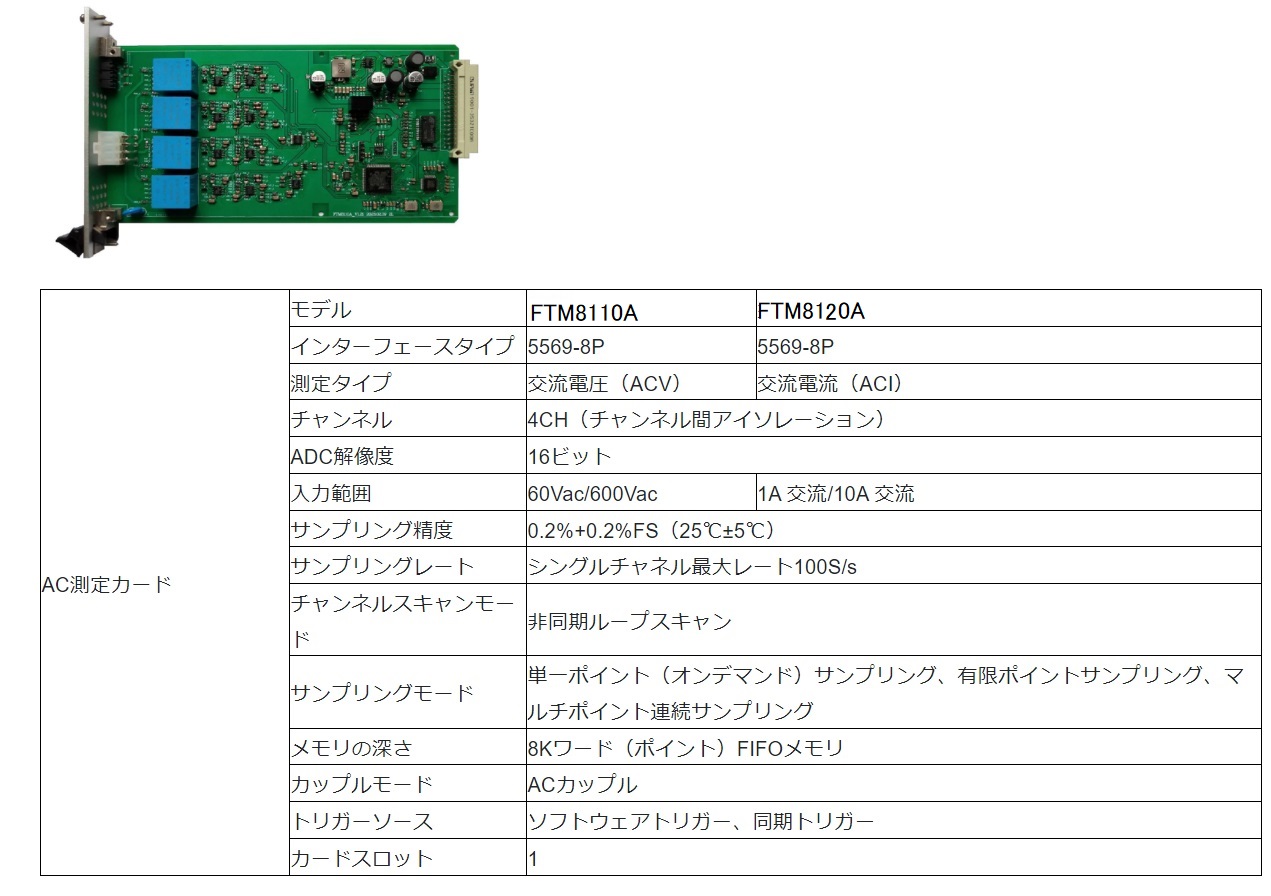

AC測定カード

FTM8000 シリーズ AC 測定カードは、マルチチャンネルの高精度 AC 電圧および電流測定機能を備えています。チャンネルは互いに分離されており、さまざまな AC 測定アプリケーションで使用できます。

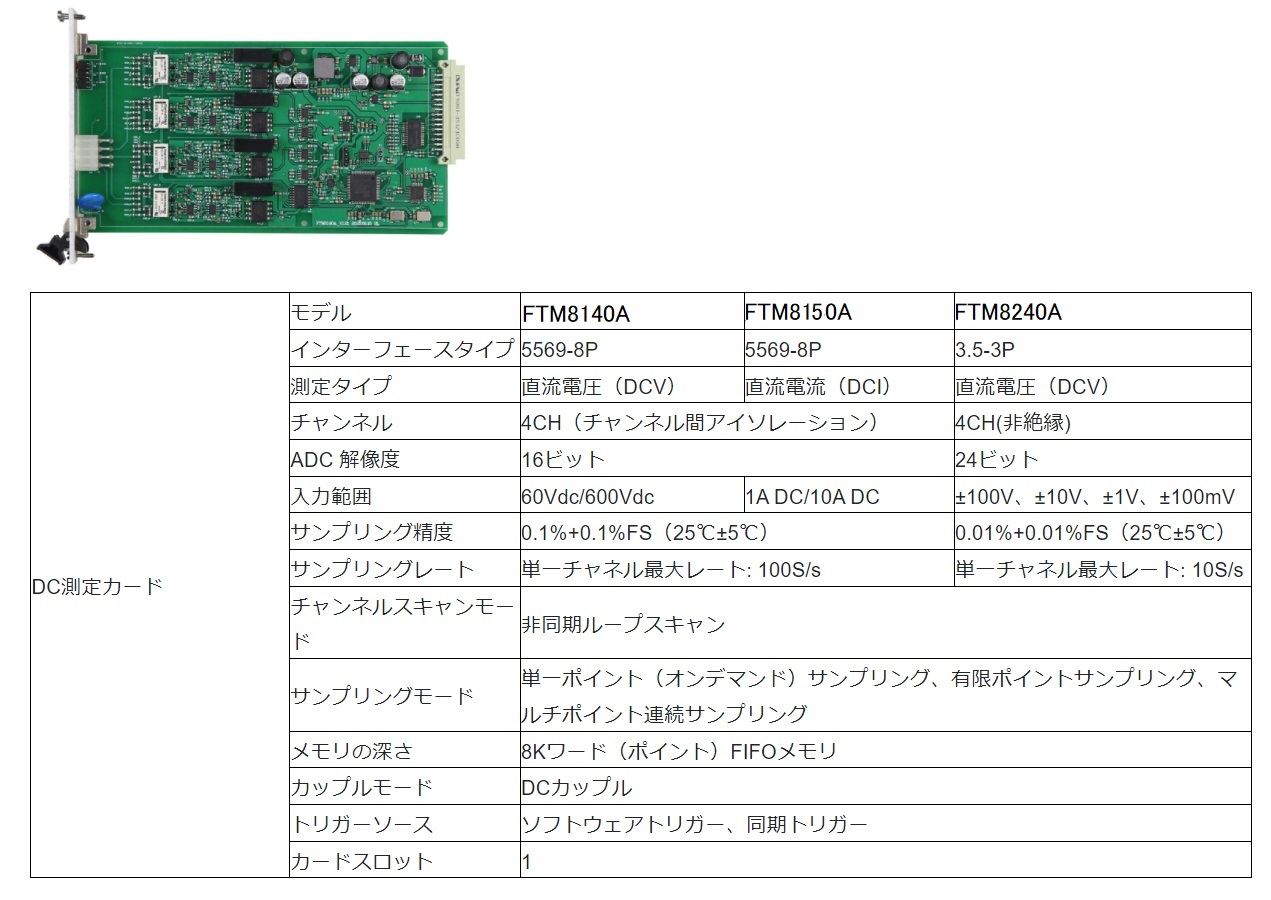

DC測定カード

FTM8000 シリーズ DC 測定カードは、マルチチャンネル、高精度の DC 電圧および電流測定機能を備えています。単一カードのチャンネル間の電気的絶縁により、測定の安全性を確保できます。この製品は、自動車用電子機器、白物家電、統合テスト、および強力な電流測定を必要とするその他のシナリオで幅広く使用できます。

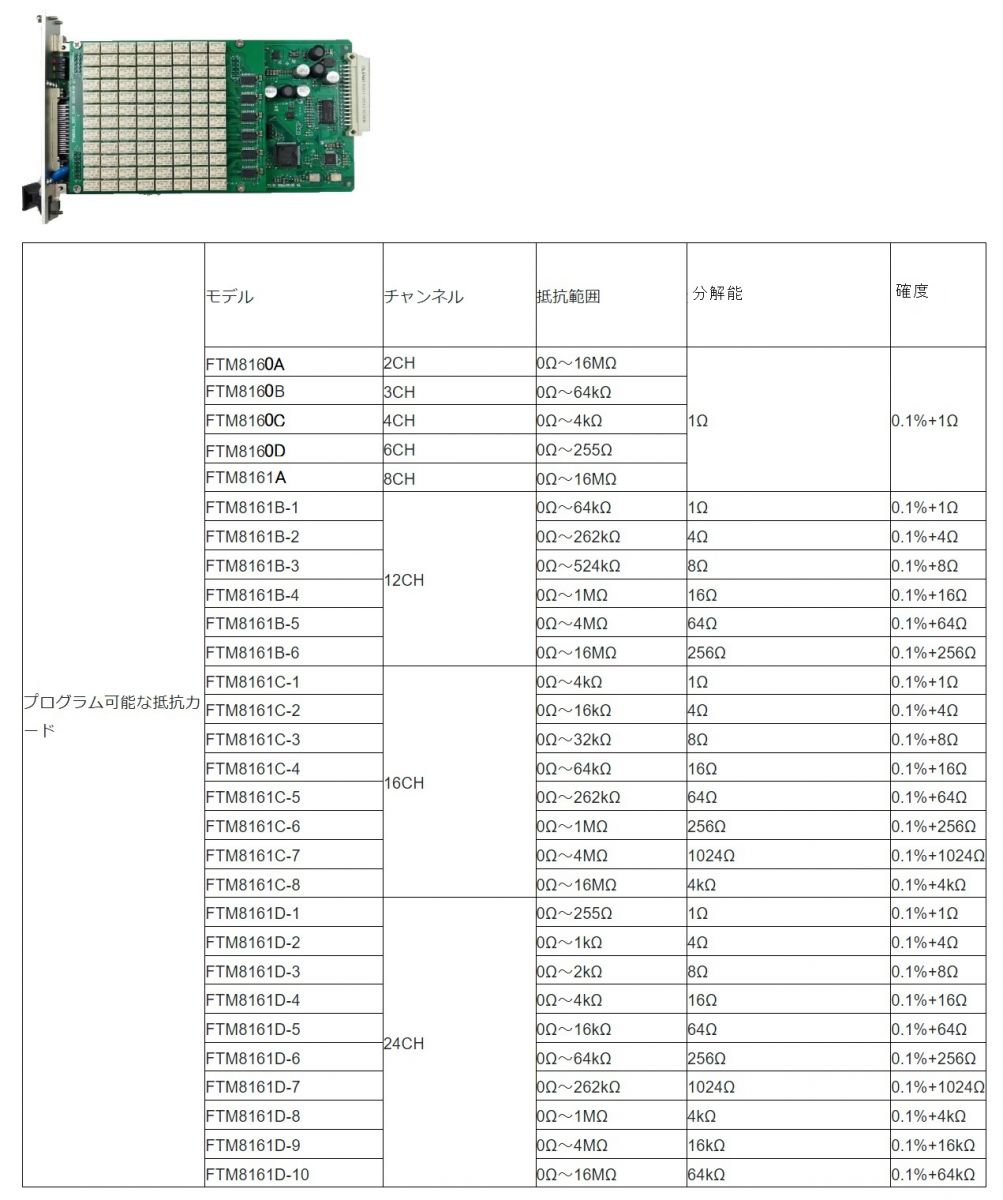

プログラム可能な抵抗カード

FTM8000 シリーズのプログラマブル抵抗カードは、0 Ω ～ 16M Ω の幅広い抵抗オプションと最大 0.1% の抵抗精度を備えた高密度のマルチチャネル プログラマブル抵抗カードです。このシリーズの柔軟な設計アーキテクチャは、カードあたり最大 24 チャネルをサポートし、最大 1 Ω の対応するレベルの抵抗分解能を提供します。これは、抵抗センサーのシミュレーションやシステム テスト シミュレーションに適用できます。

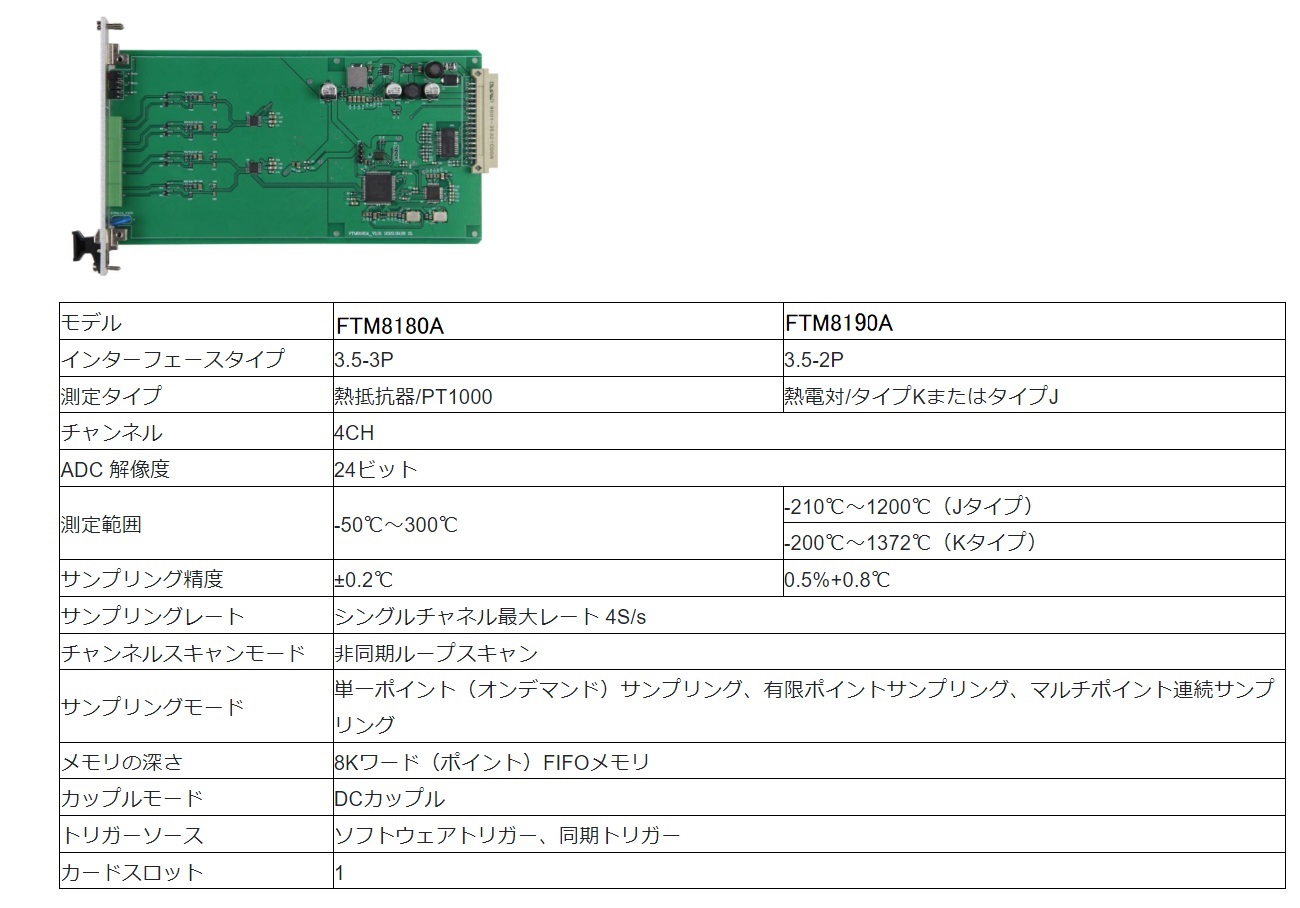

温度測定カード

FTM8000 シリーズの温度測定カードは、マルチチャンネル、高精度で、熱抵抗/PT1000、熱電対/K タイプまたは J タイプの温度測定をサポートします。

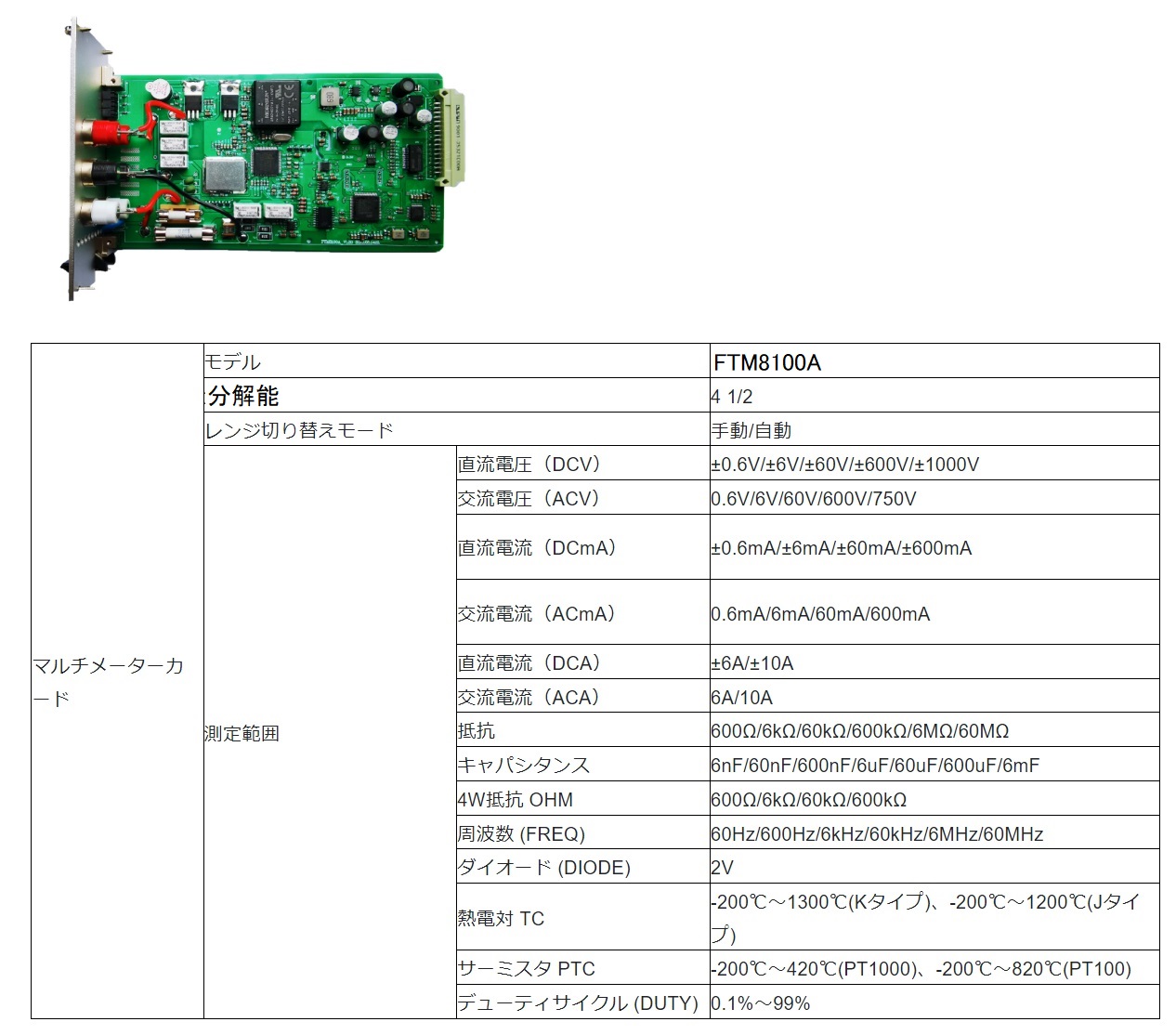

マルチメータカード

FTM8000 シリーズは、AC および DC 電圧、電流、静電容量、抵抗、温度 (熱電対および熱抵抗)、ダイオード、周波数、デューティ サイクルなどを測定できる汎用 4.5 桁マルチメータ テスト カードです。民生用電子機器、自動車用電子機器、半導体、科学研究、教育業界のテストに幅広く使用できます。

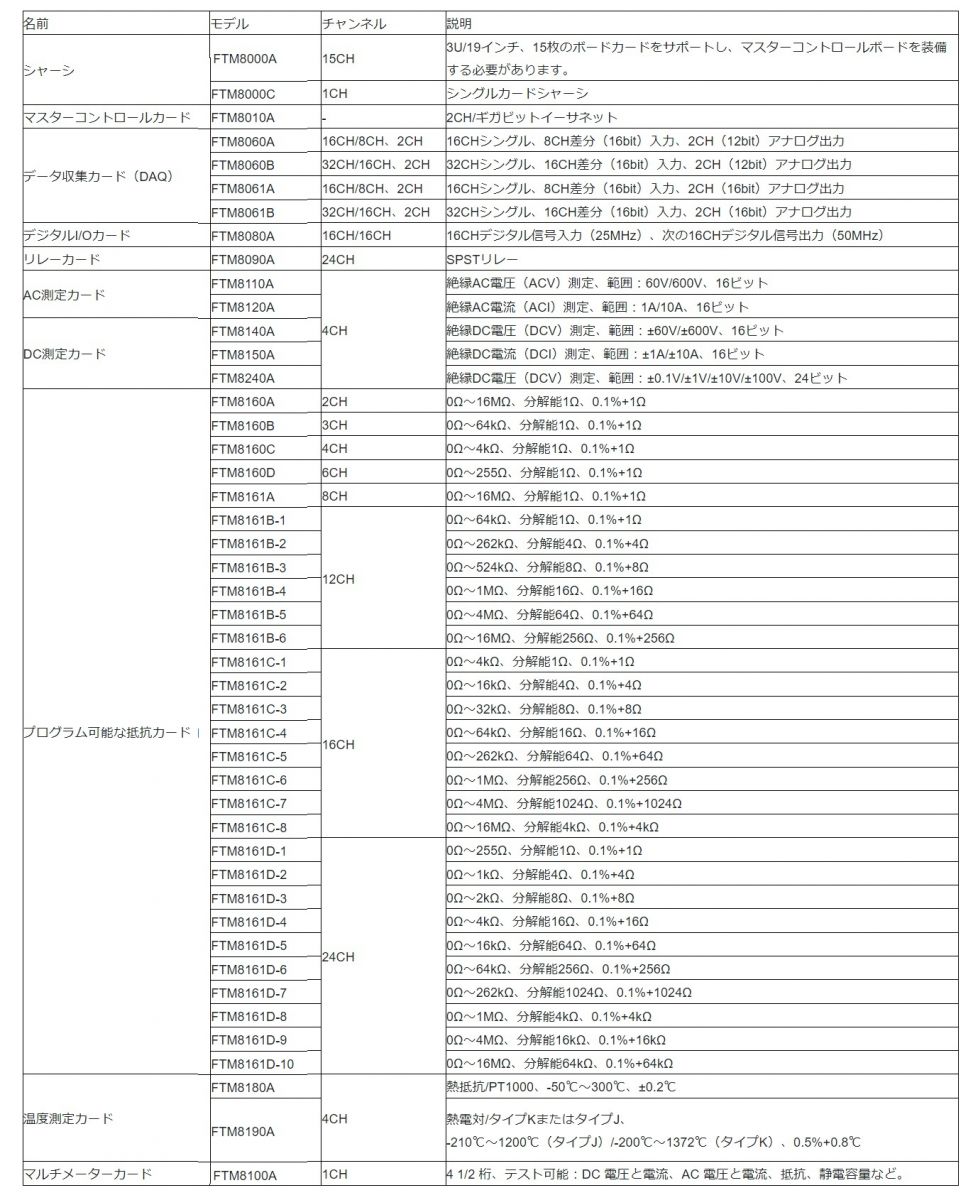

注文情報
