マルチチャンネル バッテリー シミュレータ (30W、24 チャンネル)の特長

製品概要

FT83310 シリーズは、高精度、マルチチャネル、シングル象限のプログラム可能なバッテリー シミュレータです。電圧精度は最大 0.01%F.S. で、μ A レベルの電流測定をサポートし、1 台のマシンで最大 24 チャネルをサポートし、チャネルは互いに分離されているため、複数のチャネルを直列で使用できます。シミュレータは、電力モード、静的消費電力テスト機能、充電モード、バッテリー シミュレーション、シーケンス テスト、パルス機能、およびさまざまな障害シミュレーションをサポートしており、BMS テストの要件を満たすだけでなく、民生用電子機器製品の ATE テストにも適合します。組み込みの上位コンピューター ソフトウェアは操作が簡単で、柔軟に使用できます。単一チャネル プログラミング操作、マルチチャネル編集操作、およびマルチプロセス プログラミング操作をサポートします。



FT83310 シリーズは、高さ 3U の標準 19 インチ シャーシを採用し、LAN、RS485、CAN 通信インターフェイスを備えているため、研究開発や自動テスト プラットフォームに簡単に統合でき、個別に使用することもできます。



特徴

● 電圧範囲:6V/15V/20V

● 電流範囲:1A/2A/3A/5A

● 電圧精度は最大0.01%F.S.

● デュアルレンジ電流、自動切り替え

● uAレベル測定、静的消費電力テストが可能

● 小型、高集積、3U/24CH

● 電圧温度ドリフト係数は25ppm/℃未満

● 独自の障害シミュレーション機能、バッテリーの切断、短絡、逆接続などをシミュレート

● 充電テスト、バッテリーシミュレーション、SOCシミュレーション、パルス機能など、さまざまな機能を搭載

● チャネル間の絶縁、複数のチャネルを直列または並列で使用可能

● データレポートと分析をサポートするプロフェッショナルテストソフトウェア

● LAN、RS485、CAN制御インターフェースを内蔵

● SCPIおよびModbusプロトコルをサポート

● USBインターフェースは、ファイルのインポート、エクスポート、スクリーンショット機能をサポート

● 4.3インチの高解像度LCD画面、ローカル/リモートコントロールをサポート



アプリケーション

● BMS（バッテリー管理システム）テスト。

● CMS（容量管理システム）テスト。

● イヤホン、電話、タブレット、電子タバコなどの消費者向け電子機器のテスト。

● 電動工具製品の生産テスト。

● その他の種類の電子製品の電源テスト。



故障シミュレーション機能

デバイスには最大 24 個の独立した出力シミュレータ チャネルがあり、各チャネルには正負の短絡、正負の回路切断、極性逆接続などの機能が組み込まれています。上位のコンピュータ ソフトウェアによって直接制御できるため、バッテリー障害をシミュレートする外部マトリックス スイッチ部品が不要になり、スペースが節約され、ユーザーにとって貴重な投資となります。



さまざまなバッテリー テスト機能

FT83310 シリーズには、電源モード、バッテリー シミュレーション、バッテリー充電テスト、故障シミュレーションなどのさまざまなバッテリー シミュレーション機能があります。1 つのデバイスで複数の目的を実現し、テスト機器を簡素化してテスト プロセスを最適化します。ユーザーは、セル パラメータ（SOC、電圧、容量、内部抵抗、その他のパラメータ フィッティング）の曲線を設定して、検査対象製品のテスト用にバッテリー出力をシミュレートすることもできます。



静的消費電力テスト

FT83310 は高精度の電圧および電流測定機能を備えています。電流精度が最大 1μA の 2 つの電流範囲。FT83310 はテスト対象製品に電源を供給し、スタンバイ モードでテスト対象製品の静的消費電力を視覚的にテストし、不適格な製品を選別できます。

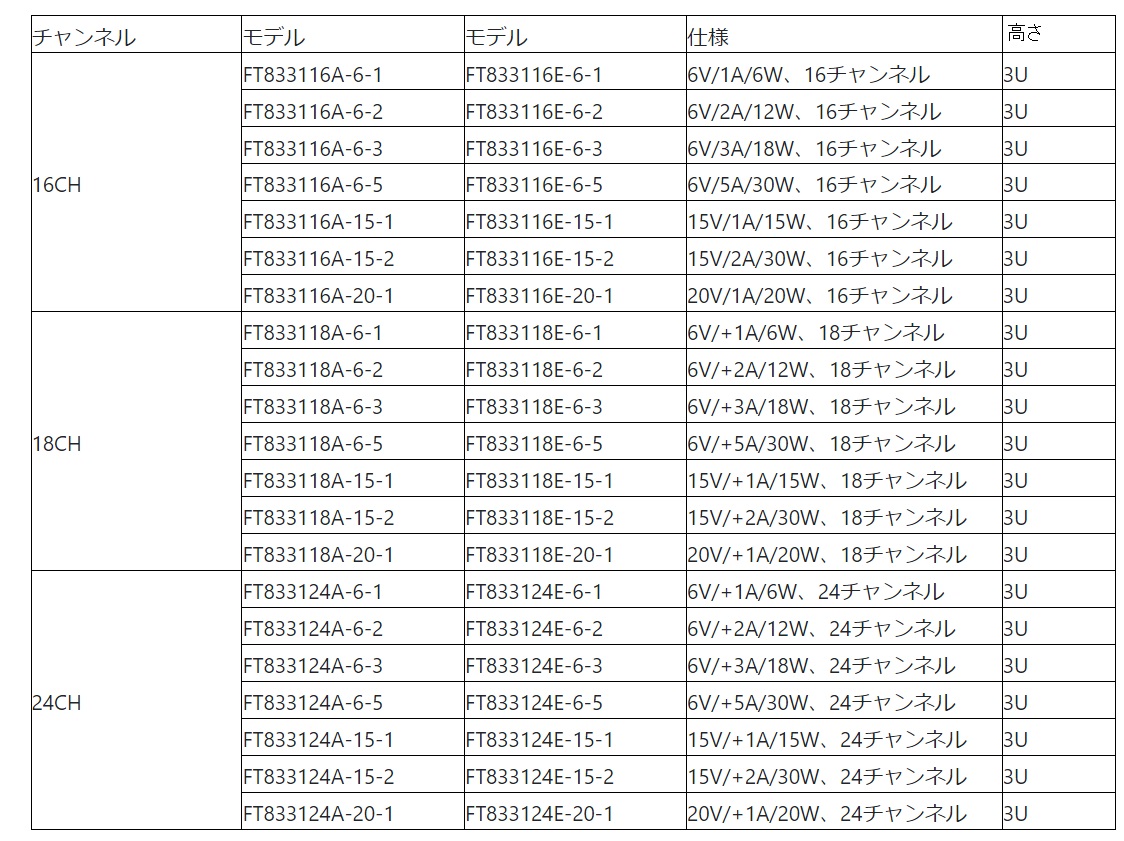

注文情報
