【新製品】TICPシリーズ IsoVu™ アイソレーション型 電流シャント・プローブ (TICP100型 / TICP050型 / TICP025型)

基本情報

【新製品】TICPシリーズ IsoVu™ アイソレーション型 電流シャント・プローブ
  • 【新製品】TICPシリーズ IsoVu™ アイソレーション型 電流シャント・プローブ

業界初!電流測定の技術革命 アイソレーション技術により低ノイズ、広帯域、高確度を実現

TICPシリーズ IsoVuアイソレーション型電流シャント・プローブは、電流シャント両端の電圧を測定するために特別に設計されています。高精度シャント抵抗器または電流検出抵抗器と組み合わせることで、優れた帯域幅、ノイズ除去、測定確度、および使いやすさを実現します。

型番
TICP100型 / TICP050型 / TICP025型
価格
お問い合わせください
発売日
発売中
お問い合わせはこちら

【新製品】TICPシリーズ IsoVu™ アイソレーション型 電流シャント・プローブの特長

製品特長

  • プローブとオシロスコープ間で完全なガルバニック絶縁
  • 高いCMRR:140dB(DC)、90dB(1MHz)
  • 周波数帯域:250MHz、500MHz、1GHz
  • コモンモード電圧範囲:±1.8kV
  •  低ノイズ:<4.7nV/√Hz(1GHzで<150μVRMS )
  • シャント抵抗による広い電流測定範囲に対応
  • TekVPIインタフェースにより柔軟に制御可能
  • 豊富なコネクタとアクセサリ

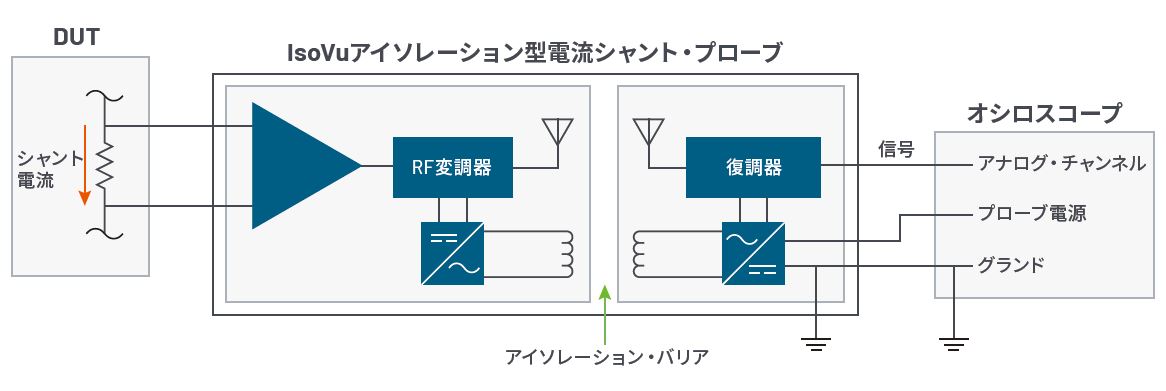

RFアイソレーションによりフローティング測定と超低ノイズを実現

  • オシロスコープで正確なダイナミック電流測定を行うことができ、測定における従来の限界を超えることが可能
  • プローブとオシロスコープ間で完全なガルバニックRFアイソレーションであるため、グランド・ループが排除され、優れたCMRRを実現し、コモンモード・ノイズを大幅に低減

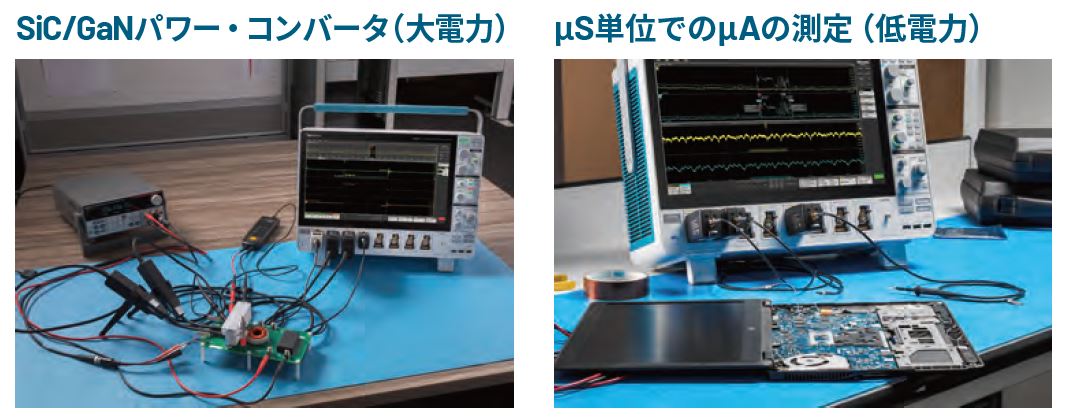

代表的なアプリケーションの使用例

  • 電流シャント測定
  • SiC/GaN、FET、IGBTを使用したハーフ・ブリッジ/フル・ブリッジ設計
  • ダブル・パルス・テスト(DPT)
  • フローティング・ゲート測定
  • パワー・コンバータ設計
  • スイッチング電源設計
  • 定常状態、スリープ状態、ウェイクアップ状態の電流モニタリング

  • TICPシリーズはクランプ式やロゴスキー式プローブ、シャント付き差動電圧プローブよりも広帯域で低ノイズ
  • TICPシリーズはクランプオン・スタイルのプローブやDMMを用いた測定と比較し、低電力測定において、より高い精度と感度を提供

【新製品】TICPシリーズ IsoVu™ アイソレーション型 電流シャント・プローブの資料ダウンロード

【新製品】TICPシリーズ IsoVu™ アイソレーション型 電流シャント・プローブの動画

TICPシリーズ電流プローブを使用して、より正確で動的なシャント電流測定を行います。広帯域、柔軟な範囲、完全なガルバニック絶縁、超低ノイズにより、従来の限界を超えた機能を提供します。これは電源回路のフローティング部分の電流シャントの低ノイズ測定に最適です。
