広幅、高出力光硬化コンベアシステム
大型部品の大量生産またはラボ加工用に設計された、広幅、高出力の光硬化コンベアシステムです。 本システムは、コンパクトでプログラム可能な電子式電力調整バラストによって給電される高出力アークランプを特徴としています。
ウェーブクレスト株式会社 紫外線硬化型コンベア (SunBelt 25)
紫外線硬化型コンベアの特長
製品概要
Uvitron SunBelt 25は、大型部品の大量生産またはラボ加工用に設計された、広幅、高出力の光硬化コンベアシステムです。 本システムは、コンパクトでプログラム可能な電子式電力調整バラストによって給電される高出力アークランプを特徴としています。UVコンベアには、静かな可変速モーターと速度調整ドライブが搭載されており、さまざまな負荷に対してコンベアベルトの速度を一定に保ちます。 長い密閉UV硬化トンネルには、最大限の遮光のための出入り口ライトガードが装備されています。ベルトからランプまでの高さは簡単に調整でき、さまざまな部品サイズに対応できます。
強制空冷式の高出力ランプヘッド
アーク長25インチ、10,000Wメタルハライドランプを搭載し、楕円リフレクターからUVA、UVB、可視光線を照射します。 二重の冷却ブロワーを内蔵しているため、ランプ寿命が長い。
ランプ電力調整
UV硬化システムの電子スイッチモードバラストは、ACライン入力やランプ電圧の変動に関係なく、ランプ電力を一定に保ちます。 この制御により、繰り返し硬化時間とランプ寿命が長くなります。
調整可能なランプ高さ
硬化チャンバーハンドルとロケーターピンにより、ランプの高さを2～11インチまで簡単に調節可能。
完全なUV遮蔽
UV硬化コンベアのライトチャンバーは完全に密閉されており、オペレーターや他の人をUV光から保護します。 硬化室の出入り口は、高さ調節可能なライトガードで保護され、光漏れを最小限に抑えます。

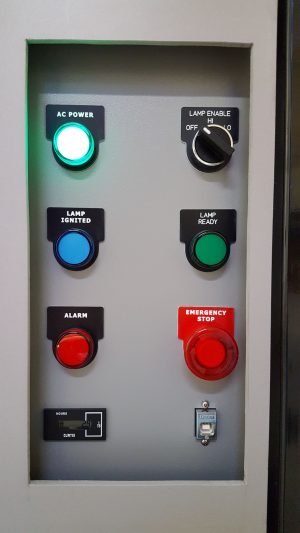

便利なフロント・マウント・コントロールとインジケーター・パネル
コントロールパネルには、ランプ有効、非常停止スイッチ、AC電源、ランプ点火、ランプ準備完了、アラームインジケーター、ランプアワーメーター、USBプログラミングコネクターが装備されています。

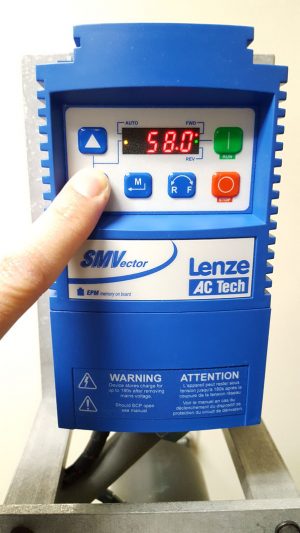

ベルトスピードコントローラー
デジタル速度表示付き可変周波数ドライブにより、UVコンベアベルトの速度を毎分58フィートまで調整できる。
排気ブロワーとポート
UV硬化チャンバーには、熱と製品の蒸気を排出するための3つのブロワーがベルトの下に取り付けられている。 これらの送風機の出口は、後部に取り付けられたポートにダクトされ、施設の排気システムに排出されます。
調節可能な取り付け脚
システムの高さを設定し、不規則な床面でも水平を保つことができるよう、4つの調節可能な取り付け脚を備えています。
インフィード製品ガイド
33 “幅のベルトコンベアの入口側にある2つの角度付きガイドにより、硬化させる製品が25 “ランプ硬化ゾーンに確実に誘導されます。 センター硬化だけが必要な大型製品の場合は、ガイドを取り外すことができます。
ランプバラストプログラミングソフトウェア
システムには、硬化システム性能のモニタリング、システムアラームの診断、ランプ出力プログラミング用のグラフィカルインターフェースソフトウェアが含まれています。
仕様
システムタイプ コンベア、可変速度 部品番号 UV1655 ランプ出力 10,000W 入力電圧 480VAC ±10% 3相 入力電流（最大） 13.5アンペア ランプ強度 2150 mW/cm2 UVA（ランプ高さ2インチ時 硬化エネルギー 5.0 J/cm2 UVA at 5′ /min. 硬化幅 25インチ露光幅、
最大部品幅33インチ ベルト幅 33″ ベルト速度 3.0–58′ /min ランプの高さ、調整可能 2–11″ 寸法
（長さ x 幅 x 高さ） 100 x 45 x 60インチ
アクセサリー品番
オプションおよびアクセサリー： UV1450 Uvicure Plus II 積算放射計 UVA、UVB、可視光線、10-10,000mW/cm2 UV0495 UV/IR保護用安全メガネ OTG（処方箋用メガネの上から装着可能）、3.0シェード UV02231 UV/IR保護用安全メガネ スポーツ用、3.0シェード UV01889 UV保護フェースシールド 最大限のUV/可視光線保護に最適なリフトアップフェースシールド、4.0シェード UV02361 SunBelt 25 取扱説明書 SunBelt 25 システムに関する使用方法およびメンテナンス情報 交換部品： UV2364 交換用ベルト、SunBelt 25 テフロンコーティングファイバーグラス、幅33インチ UV2423 UVA強化メタルハライド、25インチアークランプ 400 W/in UV1831 UVB強化、25インチアークランプ 400 W/in UV4447 可視光強化（ピーク420nm）、25インチアークランプ 400 W/in
製品 製品名 製品説明 紫外線照射装置 NovaRay 完全一体型UV投光照射システム
紫外線照射装置 IntelliRay フル機能、コンパクト、完全にプログラム可能なUV投光照射硬化システム
紫外線照射装置 IntelliRay Quad プログラム可能なタイマーや強度調整機能装備
紫外線照射装置 PortaRay 軽量で汎用性の高いUV硬化システム
紫外線照射装置 SkyRay コンパクトでプログラム可能なLED投光照射硬化システム
紫外線照射装置 SunRay コンパクト、ハイパワーUV投光照射硬化システム
チャンバー Rayven 遮光UV硬化チャンバー
紫外線LEDシステム SkyWave 高輝度・大面積LED投光照射硬化システム
紫外線スポット照射器 SunSpot 2 高出力コンパクトスポット硬化システム
紫外線スポット照射器 SkyBeam 高輝度、クールオペレーションLEDスポット硬化システム
紫外線スポット照射器 SkyWand 紫外線スポット照射器
紫外線硬化型コンベア SunBelt BT9 ベンチまたは卓上に設置されたコンベア
紫外線硬化型コンベア SunBelt 25 広幅、高出力光硬化コンベアシステム
紫外線硬化型コンベア UV Conveyor 40 Plus デュアルランプ硬化コンベアシステム
紫外線放射計 Uvicure Plus II 単一のスペクトル応答範囲の強度を測定
紫外線放射計 Power Puck II UV Radiometer 4つすべてを同時に測定
紫外線放射計 ILT800 CureRight 比類のない柔軟性と機能を提供
紫外線放射計 LEDCure™ Radiometer 工業用UV LEDシステムからのエネルギーを正確に測定
紫外線放射計 EIT SpotCure Radiometer UV出力を簡単に定量化する
紫外線硬化型コンベアの動画
紫外線硬化型コンベア SunBelt 25
製品概要
Uvitron SunBelt 25は、大型部品の大量生産またはラボ加工用に設計された、広幅、高出力の光硬化コンベアシステムです。 本システムは、コンパクトでプログラム可能な電子式電力調整バラストによって給電される高出力アークランプを特徴としています。UVコンベアには、静かな可変速モーターと速度調整ドライブが搭載されており、さまざまな負荷に対してコンベアベルトの速度を一定に保ちます。 長い密閉UV硬化トンネルには、最大限の遮光のための出入り口ライトガードが装備されています。ベルトからランプまでの高さは簡単に調整でき、さまざまな部品サイズに対応できます。
強制空冷式の高出力ランプヘッド
アーク長25インチ、10,000Wメタルハライドランプを搭載し、楕円リフレクターからUVA、UVB、可視光線を照射します。 二重の冷却ブロワーを内蔵しているため、ランプ寿命が長い。
ランプ電力調整
UV硬化システムの電子スイッチモードバラストは、ACライン入力やランプ電圧の変動に関係なく、ランプ電力を一定に保ちます。 この制御により、繰り返し硬化時間とランプ寿命が長くなります。
調整可能なランプ高さ
硬化チャンバーハンドルとロケーターピンにより、ランプの高さを2～11インチまで簡単に調節可能。
完全なUV遮蔽
UV硬化コンベアのライトチャンバーは完全に密閉されており、オペレーターや他の人をUV光から保護します。 硬化室の出入り口は、高さ調節可能なライトガードで保護され、光漏れを最小限に抑えます。
便利なフロント・マウント・コントロールとインジケーター・パネル
コントロールパネルには、ランプ有効、非常停止スイッチ、AC電源、ランプ点火、ランプ準備完了、アラームインジケーター、ランプアワーメーター、USBプログラミングコネクターが装備されています。
ベルトスピードコントローラー
デジタル速度表示付き可変周波数ドライブにより、UVコンベアベルトの速度を毎分58フィートまで調整できる。
排気ブロワーとポート
UV硬化チャンバーには、熱と製品の蒸気を排出するための3つのブロワーがベルトの下に取り付けられている。 これらの送風機の出口は、後部に取り付けられたポートにダクトされ、施設の排気システムに排出されます。
調節可能な取り付け脚
システムの高さを設定し、不規則な床面でも水平を保つことができるよう、4つの調節可能な取り付け脚を備えています。
インフィード製品ガイド
33 “幅のベルトコンベアの入口側にある2つの角度付きガイドにより、硬化させる製品が25 “ランプ硬化ゾーンに確実に誘導されます。 センター硬化だけが必要な大型製品の場合は、ガイドを取り外すことができます。
ランプバラストプログラミングソフトウェア
システムには、硬化システム性能のモニタリング、システムアラームの診断、ランプ出力プログラミング用のグラフィカルインターフェースソフトウェアが含まれています。
仕様
| システムタイプ | コンベア、可変速度 |
| 部品番号 | UV1655 |
| ランプ出力 | 10,000W |
| 入力電圧 | 480VAC ±10% 3相 |
| 入力電流（最大） | 13.5アンペア |
| ランプ強度 | 2150 mW/cm2 UVA（ランプ高さ2インチ時 |
| 硬化エネルギー | 5.0 J/cm2 UVA at 5′ /min. |
| 硬化幅 | 25インチ露光幅、 最大部品幅33インチ |
| ベルト幅 | 33″ |
| ベルト速度 | 3.0–58′ /min |
| ランプの高さ、調整可能 | 2–11″ |
| 寸法 （長さ x 幅 x 高さ） | 100 x 45 x 60インチ |
アクセサリー品番
| オプションおよびアクセサリー： | ||
|---|---|---|
| UV1450 | Uvicure Plus II 積算放射計 | UVA、UVB、可視光線、10-10,000mW/cm2 |
| UV0495 | UV/IR保護用安全メガネ | OTG（処方箋用メガネの上から装着可能）、3.0シェード |
| UV02231 | UV/IR保護用安全メガネ | スポーツ用、3.0シェード |
| UV01889 | UV保護フェースシールド | 最大限のUV/可視光線保護に最適なリフトアップフェースシールド、4.0シェード |
| UV02361 | SunBelt 25 取扱説明書 | SunBelt 25 システムに関する使用方法およびメンテナンス情報 |
| 交換部品： | ||
| UV2364 | 交換用ベルト、SunBelt 25 | テフロンコーティングファイバーグラス、幅33インチ |
| UV2423 | UVA強化メタルハライド、25インチアークランプ | 400 W/in |
| UV1831 | UVB強化、25インチアークランプ | 400 W/in |
| UV4447 | 可視光強化（ピーク420nm）、25インチアークランプ | 400 W/in |
