6 1/2桁デジタルマルチメータ (DL-1060シリーズ)

株式会社テクシオ・テクノロジー（TEXIO）｜最終更新日：2024/04/01

基本情報

DL-1060シリーズは、1199999カウントの高分解能、6 1/2桁デジタルマルチメータです。分解能4 1/2桁で最高5,000回/秒（0.001PLC時）の高速を実現しました。

電圧、電流、抵抗、温度、周波数などの12種類で、さらに7種類の演算機能もあわせることで、より効率的な測定が可能です。前面パネルに熱電対用ミニチュアコネクタ入力端子があり、デュアル表示機能を使えば、温度測定と同時に電圧電流測定などが行えます。標準装備のUSBインタフェースやGP- IBにより、データ取得や制御が行えます。開発・設計および生産・教育現場においてもご使用いただける製品です。

型番: DL-1060シリーズ

価格: 124,000円~

発売日: 現在販売を一時停止しております。

6 1/2桁デジタルマルチメータの特長

2015年4圧1日より価格を改定いたしました。

ラインナップ

型名	通信	定価
DL-1060	USB 標準搭載モデル	124,000円
DL-1060VR	USB およびRS-232C標準搭載モデル	132,000円
DL-1060VG	USB およびGP-IB 標準搭載モデル	150,800円

使いやすさを重視

　高分解能6 1/2桁および高速測定

6 1/2桁（10PLC時）表示にて、最小分解能はDC電圧0.1μV、DC電流10nA、抵抗100μΩの高分解能。
4 1/2桁表示においては最高5,000回/秒（0.001PLC時）の高速測定を実現。

　１２種類の測定機能と７種類の演算機能

標準測定機能は直流電圧、直流電流、交流電圧、交流電流、2線式抵抗測定、4線式抵抗測定、周波数/周期、
導通テスト、ダイオードテスト、キャパシタンス、RTD温度測定、熱電対温度測定の12種類。演算機能は
dB、dBm表示、最大値/最小値測定など７種類。

　リミットテスト機能

測定値と設定範囲（上限値／下限値）を比較判定。FALSE（設定外）時にはビープ音が鳴りディスプレイに(HI/LO)を表示。また、USBインタフェースを無効に設定すると、USB端子からリミットテストの結果に
応じたパルス信号を出力、外部装置に直接判定結果を伝えることが可能。

　USB（全機種標準）、RS-232C（VRタイプのみ）、GP-IB (VGタイプのみ) インタフェース

USBインタフェースを全機種標準装備。VRタイプではRS-232C、VGタイプにおいてはGP-IBインタフェースも
装備。SCPIコマンドを使用してマルチメータをコントロール可能。

温度測定

RTD温度測定はITS-90等に対応。熱電対測定は、
冷接点補償回路を内蔵し、K、J、R、S、T、E、N、C、Bタイプに対応。

また、熱電対用ミニチュアコネクタを前面に搭載し、他の計測項目とは独立して計測が可能。

標準添付で便利なPCアプリケーション

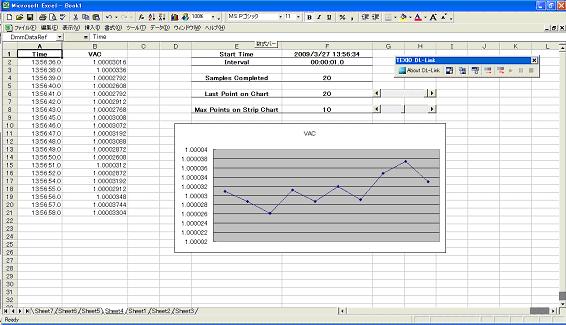

　▼ DL-TOOLとDL-LINK

定格仕様

DC 特性　精度　± （読み値の% ＋レンジの%） ※ 1
機能	レンジ ※2	分解能	入力抵抗	1年（23℃±5℃）
DC電圧	100.0000mV	0.1μV	10GΩ	0.0080 + 0.0045
	1.000000V	1.0μV	10GΩ	0.0090 + 0.001
	10.00000V	10μV	10GΩ	0.012 + 0.002
	100.0000V	100μV	10MΩ	0.012 + 0.002
	1000.000V	1mV	10MΩ	0.02 + 0.003
機能	レンジ ※2	分解能	シャント抵抗	1年（23℃±5℃）
DC電流	10.00000mA	10nA	5.1Ω	0.050 + 0.020
	100.0000mA	100nA	5.1Ω	0.050 + 0.010
	1.000000A	1μA	0.1Ω	0.15 + 0.020
	3.00000A	10μA	0.1Ω	0.20 + 0.030
	10.00000A	10μA	0.005Ω	0.25 + 0.050
機能	レンジ	分解能	テスト電流	1年（23℃±5℃）
抵抗 ※3	100.0000Ω	100μΩ	1mA	0.02 + 0.004
	1.000000kΩ	1mΩ	1mA	0.02 + 0.001
	10.00000kΩ	10mΩ	100μA	0.02 + 0.001
	100.0000kΩ	100mΩ	10μA	0.02 + 0.001
	1.000000MΩ	1Ω	1μA	0.02 + 0.001
	10.00000MΩ	10Ω	0.1μA	0.10 + 0.001
	100.0000MΩ	100Ω	0.1μA \|\| 10MΩ	1.50 + 0.010
ダイオードテスト	1.0000V	10μV	1mA	0.02 + 0.020
導通チェック	1000.00Ω	10mΩ	1mA	0.02 + 0.030

周波数および周期特性　制度 ± （読み値の%） ※ 9
機能	レンジ ※4	周波数(Hz)	1年（23℃±5℃）
周波数および周期	100ｍV～750V ※5	10～40	0.03
周波数および周期	100ｍV～750V ※5	40～300k	0.02

AC 特性　精度　± （読み値の% ＋レンジの%） ※ 9
機能	レンジ ※4	分解能	周波数（Hz)	1年（23℃±5℃）
AC電圧 (TRMS) ※6	100.0000mV	0.1μV	10～20k	0.12 + 0.05
			20k～50k	0.25 + 0.05
			50k～100k	0.65 + 0.08
			100k～300k	4.80 + 0.80
	1.000000V ～750.000V　※5	1.0μV～1mV	10～20k	0.12 + 0.04
			20k～50k	0.25 + 0.05
			50k～100k	0.65 + 0.08
			100k～300k	4.80 + 0.80
AC電流 (TRMS) ※6	1.000000A	1μV	10～1k	0.20 + 0.04
	1.000000A	1μV	1k～5k	1.00 + 0.10
	3.00000A	10μV	10～1k	0.30 + 0.06
	3.00000A	10μV	1k～5k	1.50 + 0.15
	10.00000A	10μV	10～1k	0.50 + 0.12
	10.00000A	10μV	1k～5k	2.50 + 0.20

キャパシタンス特性　精度　± （読み値の% ＋レンジの%） ※ 9
機能	レンジ		テスト電流	1年（23℃±5℃）
キャパシタンス ※7	1nF		10μA	2.0 + 0.80
	10nF		10μA	1.0 + 0.50
	100nF		100μA	1.0 + 0.50
	1μF		100μA	1.0 + 0.50
	10μF		100μA	1.0 + 0.50
	100μF		1mA	1.0 + 0.50
	1000μF		1mA	1.0 + 0.50
	10000μF		1mA	2.0 + 0.80
熱電対測定特性　精度　± （読み値の% ＋レンジの%） ※ 10
機能	タイプ	範囲		1年（23℃±5℃）
熱電対 ※8	B	600℃～1820℃		1.5℃
	C	0℃～2316℃		1.5℃
	E	-250℃～1000℃		1.5℃
	J	-210℃～1200℃		1.0℃
	K	-200℃～1372℃		1.0℃
	N	-200℃～1300℃		1.0℃
	R	0℃～1767℃		1.5℃
	S	0℃～1767℃		1.5℃
	T	-250℃～400℃		1.5℃
一般仕様
項目	定格
電源電圧	100V / 120V / 220V / 240V ± 10%
電源周波数	50 / 60Hz ± 10%
消費電力	最大25VA
動作温度範囲	0℃ ～ 50℃
動作湿度範囲	0℃ ～　31℃ 80% RH以下
保存温度範囲	-10℃ ～ 60℃
使用高度	2000mまで
寸法（WxHxD)	214.6mm x 88.6mm x 280.7mm
質量	約2.7kg
インタフェース	USB（Type-B）、RS-232C（Rタイプのみ）、GPIB（Gタイプのみ）
安全規格	EN61010-1:2001（2nd Edition）規格適合
EMC規格	EN61326-1:2006規格適合
付属品	電源コード、USBケーブル、テストリード、ヒューズ、安全にご使用するために
※ 1 ：積分時間10PLCでの測定。2時間のウォームアップ以降。校正基準に対する相対値。 ※ 2 ： 1000Vdc と 3A、10Aレンジを除く全レンジで20％のオーバーレンジ。 ※ 3 ： Null機能を使用しての4-wire抵抗測定または2-wire抵抗測定。 ※ 4 ： 750Vacレンジを除く全レンジで20％のオーバーレンジ。 ※ 5 ： 750Vacレンジは100kHzまでに制限。 ※ 6 ：レンジの5%を越える正弦波入力。低速ACフィルタ（帯域幅3kHz）。 ※ 7 ： Null機能を使用して測定。 ※ 8 ：熱電対プローブの許容差（誤差）を加算して下さい。 ※ 9 ： 6 1/2での測定。2時間のウォームアップ以降。校正基準に対する相対値。 ※10 ： 6 1/2での測定。2時間のウォームアップ以降。
