電源品質アナライザ (PQ3198)

日置電機株式会社｜最終更新日：2020/06/15

基本情報

電源トラブルの記録と解析、全て同時に１台で！PQA 新世界標準

● 世界基準に準拠したトラブル検証が可能 (IEC61000-4-30 ClassA) ● 高次高調波成分測定もカバーする、80kHzまでの広帯域電圧測定 ● トランジェント電圧は最大6000Vpeak、700kHzまで測定可能 ● AC 6000 Aまで測定可能 ● (ch1, ch2, ch3)とch4で2系統の電力測定、効率演算

型番: PQ3198

価格: 550,000円～

発売日: 発売中

電源品質アナライザの特長

電源の保守管理とトラブル解析を簡単、確実に

現代社会において、電力は最も重要なインフラのひとつです。トラブルが発生しないように日頃から保守管理を行うことは重要です。また機器の故障や急激な電力需要などを原因として電源トラブルが発生してしまった場合には、速やかな原因の解析が求められます。電源品質アナライザPQ3198、PQ3100は、あらゆる電源異常を確実にキャッチする測定能力と、結線から記録までをスムーズに行う優れた操作性で、確実な電源解析を支援します。

機器の電源トラブル解析に

トレンド記録と同時に瞬時停電、電圧降下、周波数変動など、すべての電源異常を捉えます。予期しない機器の誤動作や突然停止する原因調査に役立ちます。

電力系統の電源品質記録に

変動の激しい再生可能エネルギーやEV充電スタンドが電力系統と接続された時の電圧、電流、電力、高調波、フリッカなどの変動記録ができます。また、付属のソフトウェアPQ ONEで簡単に解析ができます。

AC/DCの電力測定に

AC/DCオートゼロカレントセンサを使用すれば、DC電流を長期間、正確に測定できます。センサ電源は本体から供給できるので、追加で電源を用意する必要はありません。

簡単な設定で、確実に電源異常を捕捉

電力や高調波、異常現象の波形などすべてのパラメータを同時に測定できます。トランジェント電圧電圧スウェル（電圧上昇）電圧ディップ（電圧降下）停電周波数変動突入電流高調波高次高調波不平衡

イベント波形とトレンドグラフを同時記録

□イベント波形イベント発生時は、0.2秒の瞬時波形を記録します。すべてのイベント項目は並列でトリガ設定できます。記録したデータは測定中でも画面で確認できます。

イベント波形とトレンドグラフを同時記録

□30秒イベント変動トレンド電圧上昇、電圧降下、突入電流発生時は30秒間の1/2実効値変動も同時に記録できます。モーター起動時の突入電流による電圧降下の調査にも使用できます。

国際規格 IEC 61000-4-30 Ed.2 Class A 対応

PQ3198は IEC 61000-4-30 Ed.2 Class A に対応しています。ギャップなしの連続演算、スウェル/ ディップ/ 停電などのイベント検出方法、GPS（オプション）を使用した時刻同期など、規格に対応した計測ができます。 Class A とは Class A は国際規格 IEC 61000-4-30 で定義されています。異なる測定器で測定されたそれぞれの結果を比較・議論できるよう、電源品質パラメータ・確度・規格への適合性などが規定されています。

高電圧・広帯域

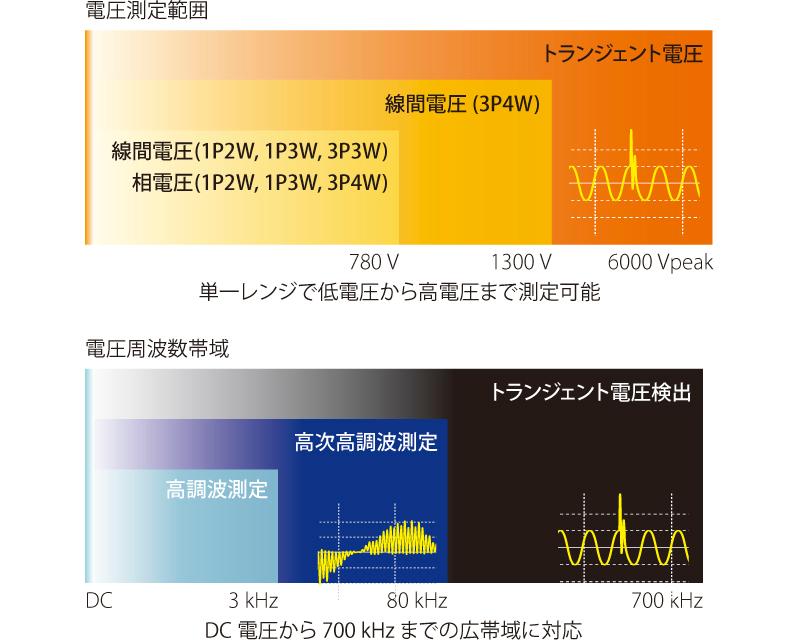

最大6,000V、最小0.5μs（2MS/s）幅のトランジェント電圧も測定できます。また、2kHz〜80kHz までの高次高調波成分も測定できます。インバーター機器の普及により、この帯域での誤動作や故障要因につながるケースが増加しています。

2系統の測定

電圧CH1,2,3とCH4は絶縁されているため、2系統の電力測定、効率測定ができます。アプリケーション・EV急速充電器の1次側（AC）と2次側（DC）の同時測定/監視・太陽光発電システムの1次側（DC）と2次側（AC）の同時測定/監視・DC-AC（三相）インバーターの1次側（DC）と2次側（AC）の同時測定・UPSの1次側・2次側同時測定・電源（AC）と制御（DC）の２系統同時測定・三相ラインと接地線の同時測定・地絡検知のための中性線同時測定

EV車用の急速充電器の電源品質確認

上記のように、電圧CH1,2,3とCH4は絶縁されているため、例えばEV急速充電器の入力（AC）と出力（DC）の電源品質確認と同時に、入出力間の電力と効率測定を行えます。

インバーターの簡易測定

基本波周波数40～70Hz、キャリア周波数～20kHz のインバーターの2次側を測定できます。 DC - 三相インバーターであれば、効率測定もできます。・より高精度なインバーター測定は弊社パワーアナライザPW6001、　または、PW3390を推奨します。

外部電源不要のセンサ接続

本体から電源供給を行うことができるため、AC/DCセンサおよび、フレキシブルセンサの使用にACアダプターは必要ありません。

400Hzライン測定

電源ライン周波数は、50/60Hzのほか400Hzの測定ができます。

ワイドレンジで広い用途に

CT2次側から大電流配線まで、幅広い用途で使えます。 CT7136は50A/500Aの2レンジ、フレキシブルセンサは50A/500A/5000Aの3レンジから選択できます。レンジの120%まで有効測定範囲のため、フレキシブルセンサ使用時は6000Aまで測定できます。

わかりやすいパラメータ表示

測定中にワンタッチで画面を切り替えてすべての測定パラメータを表示できるので、スムーズな状況確認を行えます。 ※画像は弊社シリーズ機種PQ3100の例

誤測定をなくすセンサ自動認識機能

カレントセンサを接続してセンサ検出ボタンを押すだけで、センサの種類と最大電流レンジを自動で認識します。

記録項目の設定に迷わない簡易設定コース機能

記録項目は用途に合ったコースを選択するだけで自動設定します。

GPS時刻同期

GPSオプションPW9005を使用することで、機器内部の時刻をUTC標準時を基準とした時刻に補正することができます。機器による時刻差をなくし、複数の機器で測定したときも現象の同時性を保った解析ができます。

PCで解析、レポート作成　〜電源品質解析ソフト PQ ONE 〜

測定場所や測定日時が異なるデータもフォルダ分けして一括読み込みすることができます。 □クイックレポート機能複数データのトレンドグラフをまとめてレポート出力できます。繰り返し記録時の日別比較や、複数箇所のデータ比較などに有効です。 □解析データ一覧表示イベント統計、イベントリスト、イベントグラフなど、測定データの詳細を表示します。必要な項目だけ選択してレポート出力ができます。

イベント統計表示（ PQ ONE ）

発生状況を日別、時刻別に統計表示します。特定の時間帯や曜日に発生する異常を発見しやすくします。また、アメリカの電源品質管理基準に用いられているITIC（CBEMA）カーブ解析（許容度曲線）もできます。

イベントリスト表示（ PQ ONE ）

イベントの発生状況を日別または時刻別に統計表示します。決まった時間帯や曜日に発生する電源異常を容易に発見できます。

EN50160判定機能（ PQ ONE ）

トレンド期間内の電圧変動からEN50160規格に沿った評価・解析・判定を行なうことができます。お客様にてカスタムで判定基準や項目を決めることもできます。

全国各地の電源品質をオフィスで監視　〜遠隔計測サービス GENNECT Remote 〜

お手元のパソコンから遠隔地にある測定器のデータ観測や遠隔操作ができるようになります。現場から素早くデータ収集し解析することで、トラブルの早期対応を行えます。また、全国各地に常設してオフィスで一元監視する保全業務にも最適です。出張回数が減りコスト削減にもつながります。

仕様

基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

測定ライン	単相2線/単相3線/三相3線/三相4線に加え, 別途ch4で電圧/電流/電力測定 (直流または交流)
電圧レンジ	ch1〜3: 電圧測定600.00 Vrms, トランジェント測定6.0000 kVpeak ch4: 600.00 VrmsまたはDC, トランジェント測定6.0000 kVpeak
電流レンジ	AC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる)
電力レンジ	300.00 W〜3.0000 MW (使用する電圧, 電流レンジにより自動的に決定)
基本確度	電圧 : 公称電圧の±0.1% 電流 : ±0.1% rdg. ±0.1% f.s. + 電流センサ確度有効電力 : ±0.2% rdg. ±0.1% f.s. + 電流センサ確度
測定機能	1. トランジェント電圧: 2MHzサンプリング 2. 周波数1波: 1波形から演算 200kHzサンプリング 3. 電圧1/2実効値：半波ずらしの1波形ごと演算電流1/2実効値：半波ごと演算 4. スウェル・ディップ・瞬停: 電圧1/2実効値にて検出 5. 突入電流: 電流1/2実効値にて検出 6. 電圧波形比較: 判定エリアを自動生成して比較 7. 瞬時フリッカ値: IEC61000-4-15による 8. 周波数200 ms: 10波・12波から演算 40〜70Hz 9. 周波数10秒間: 10秒間の波形から演算 40〜70Hz 10. 電圧波形ピーク, 電流波形ピーク 11. 電圧, 電流, 有効電力, 皮相電力, 無効電力, 有効電力量, 無効電力量, 力率, 変位力率, 電圧不平衡率, 電流不平衡率, 効率 12. 高次高調波 (電圧/電流): 2k〜80kHz帯域 13. 高調波/位相角 (電圧/電流), 高調波電力: 第0次〜50次 14. 高調波電圧電流位相差: 第1次〜50次 15. 総合高調波歪み率 (電圧/電流) 16. インターハーモニクス (電圧/電流): 第0.5次〜49.5次 17. Kファクタ (増倍率) 18. ΔV10フリッカ, IECフリッカ (短期間/長期間)
最長記録期間	繰返しON時: 1年, 最大記録イベント: 9999×366日 (1日9999件まで) 繰返しOFF時: 35日, 最大記録イベント: 9999件
インタフェース	SD/SDHCメモリカード, LAN (HTTPサーバ機能/FTP機能), USB 2.0 (通信)
表示	6.5型TFTカラーLCD (640 × 480ドット)
電源	ACアダプタZ1002 (100〜240V, 定格1.7 A, 50/60 Hz) バッテリパックZ1003 (連続使用時間180分, ACアダプタ接続にて充電, 充電時間5時間30分)
寸法・質量	300W × 211H × 68D mm, 2.6 kg (バッテリパックZ1003含む)
付属品	取扱説明書 ×1, 測定ガイド ×1, 電圧コードL1000 ×1 (赤・黄・青・灰, 黒 ×4, アリゲータクリップ ×8), スパイラルチューブ ×20, カラークリップ, ACアダプタZ1002 ×1, ストラップ ×1, USBケーブル (1 m) ×1, バッテリパックZ1003 ×1, SDメモリカード2GB Z4001 ×1, アプリケーションソフトウェア (PQ ONE) ×1
