デジタルストレージオシロスコープ (DCS-1000Bシリーズ)

株式会社テクシオ・テクノロジー（TEXIO）｜最終更新日：2023/11/14

基本情報

デジタルストレージオシロスコープ

大容量10Mポイント/CHと最高50,000波形/秒の高速更新レートと7インチ WVGAカラー液晶表示で明瞭な波形表示

DCS-1000Bシリーズは、クラスを超えた高性能と豊富な機能と7インチWVGAの大型ワイド画面に最大10Mポイント/CHの大容量波形メモリと最高1GS/sの4CH/2CHデジタルストレージオシロスコープです。

型番: DCS-1000Bシリーズ

価格: 79,800円（税抜）から

発売日: 発売中

お問い合わせはこちら

デジタルストレージオシロスコープの特長

大容量10Mポイント/CHと最高50,000波形/秒の高速更新レートと7インチ WVGAカラー液晶（256階調）表示で明瞭な波形表示でクリアな波形観測ができます。
最大500KポイントFFT波形で明瞭な周波数ドメイン表示が可能
便利な機能オプション：セグメントメモリ機能、ピークサーチ機能など

ラインナップ

型名	標準価格（税抜）	インタフェース	CH数	周波数帯域(-3dB)	サンプリングレート
DCS-1054B	99,800円	USB/LAN	4ch	DC～50MHz	最高1GS/s 使用CH数による 2CH使用時：500MS/s 3CH以上：250MS/s
DCS-1074B	110,000円	USB/LAN		DC～70MHz
DCS-1104B	152,000円	USB/LAN		DC～100MHz
DCS-1052B	79,800円	USB	2ch	DC～50MHz
DCS-1072B	99,800円	USB		DC～70MHz
DCS-1102B	92,000円	USB		DC～100MHz

製品の主な特長

最大10M/CHの大容量波形メモリ

最大10M/CHの大容量波形メモリを搭載。大容量メモリによりサンプリングスピードが高速な状態で詳細な波形を取得できます。また、メモリ長を選択することが可能です。

セグメント機能との組み合わせで現象を的確に現象を解析できます。

PUSH TO ZEROツマミ

垂直/水平ポジションとトリガレベルのツマミは、押すとゼロ位置へ戻る機能を採用しました。

波形を拡大したときなどレンジを変更した時に、素早くゼロ位置へ戻すことができ便利です。

豊富なトリガタイプ

トリガタイプは、10種類あり様々な現象にトリガをかけることができます。

50,000波形/秒の高速波形更新と波形表示テクノロジー

50,000回/秒の高速更新とVPOにより各波形ポイントを振幅、時間と信号頻度の3次元でわかりやすく表示します。発生頻度に応じた輝度階調表示でジッタやグリッチなどを視覚的に捕らえることができます。

最大1M波形メモリで500KポイントのFFTデータ

FFT（高速フーリエ変換）機能は、選択CHのスペクトラムを最大500KポイントのFFT波形を表示します。高速更新と波形検索機能を組み合わせ正確に周波数ドメインを観察できます。

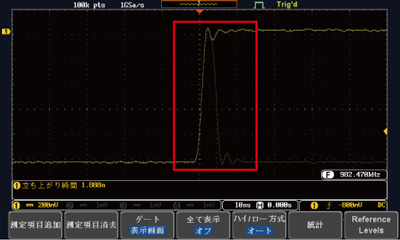

自動測定機能

自動測定の種類は、電圧（または電流）、時間、遅延の3種類、36項目あります。

最大8個を画面下部に同時に表示できます。

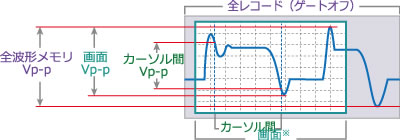

ゲートモード

自動測定の測定範囲を「全メモリ」「画面※」「カーソル間」の3種類で指定できます。

※：水平スケールが<1µs/divの場合は、全メモリと画面は同じです。

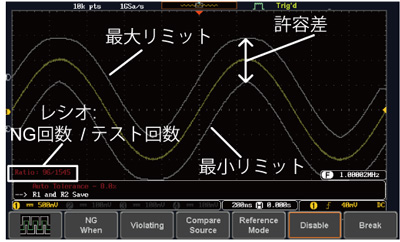

Go-NoGo判定機能

最大/最小リミット範囲設定に対してリミット内/外で判定します。波形が範囲内/外になる毎に停止または連続判定を設定できます。判定結果を背面のBNC端子にパルス波で出力できます。

インタフェース

LAN（4CHモデル）

USBホストポート（前面パネル）

外部USBメモリへ波形データ※、画面イメージとパネル設定を保存でき波形データ（CSV、LSF※）とパネル設定を呼び出し、およびデータログができます。

背面USBポートはPictBridge対応プリンタへ印刷が可能です。

※保存可能な波形データ形式には、LSF形式とCSV形式があります。 LSFは独自フォーマットのため表計算ソフト等では読めません。

USBデバイスポート（背面パネル）

PCからコントロールが可能です。

オプションアプリケーション

セグメントメモリ機能　（税抜￥12,400）　

セグメントメモリ機能は、10Mポイントの波形メモリを１から最大29,000のセグメント（メモリ長に依存）に分割しトリガイベント毎に波形を取り込み必要なイベントのみを効率よく観測ができます。また、自動測定と組み合わせると各セグメントの測定値の一覧や測定値の統計表示が可能です。

波形解析に便利なサーチ機能とFFTピークマーカ　（税抜￥12,400）

トリガと別にイベント条件を指定して取り込んだ波形上に条件と一致したマーカを設定できます。

FFT演算時に、最大10個のピークマーカ検索としても使用できます。

デジタルストレージオシロスコープの資料ダウンロード

DCS-1000Bシリーズ　カタログ（1.96 MB）
