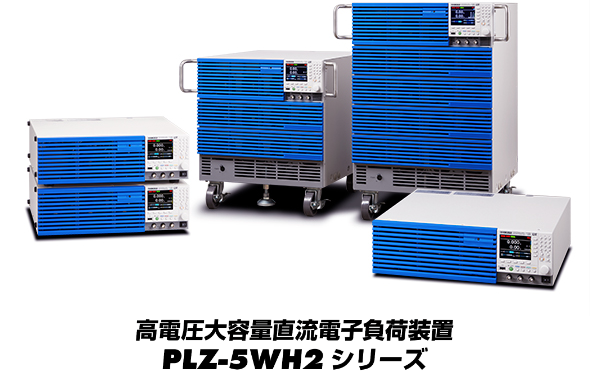

多機能直流電子負荷装置PLZ-5W/5WH2シリーズ
LANケーブル一本で同期運転可能：充電電流・放電電流をリアルに再現
一般的に、電池やバッテリー等の充放電電圧／電流を測定・評価するためには、充放電制御専用のコントローラを介して、直流電源と電子負荷装置を組み合わせてシステムを構築する必要があります。
菊水電子工業、多機能直流電子負荷装置PLZ-5W/5WH2シリーズなら、同期運転機能を有していますので、シーケンスの実行を同期させることが可能です。
この機能を使うことで、電池やバッテリー等のパターン化した充電電流と放電電流を同期して流すことが可能です。
実車走行時のインバータ電流を模擬した電流波形（充放電モード）を再現
電源と電子負荷で定電流ユニポーラ電源を実現することでモーター模擬が可能

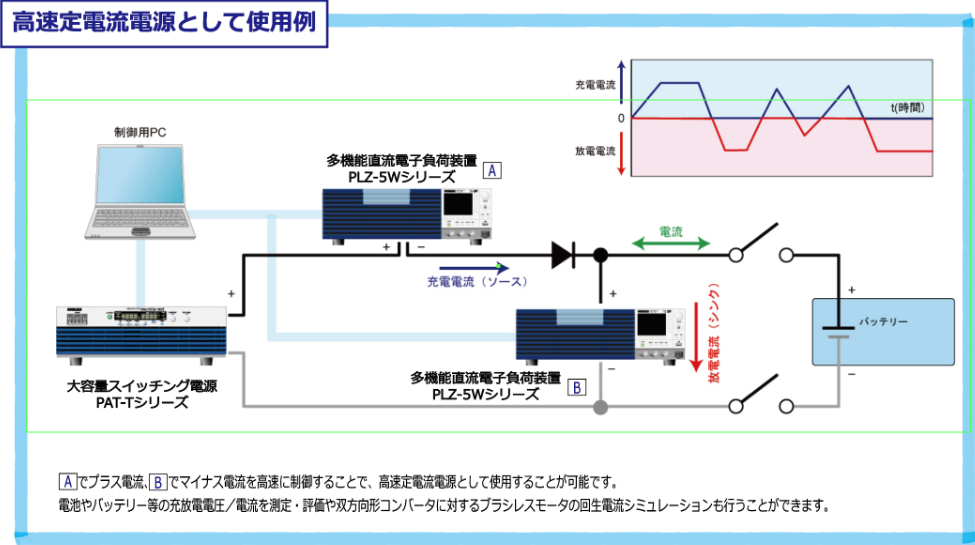

高速定電流電源として使用
PLZ-5WH2シリーズは、高い信頼性と安全性を基本に設計された高電圧、多機能、大容量の直流電子負荷です。1kWのベンチモデルから単一セットで20kWの高電圧大容量モデルまで幅広くラインアップ。負荷に合わせて最適な容量を選択できます。
安定で速い応答を可能にする電流制御回路を装備し、負荷シミュレーションを高速で実施できます。また、電流設定は高精度化が図られ、十分な設定分解能を保有しています。ディスプレイには、カラー液晶（LCD）を採用。視認性の高い表示が可能です。
LAN、USB、RS232Cの通信機能が標準装備されているので、各種検査システムへの組込みが容易です。
- 動作電圧 ： 10V 〜 1000V（最小動作電圧 1.5V）

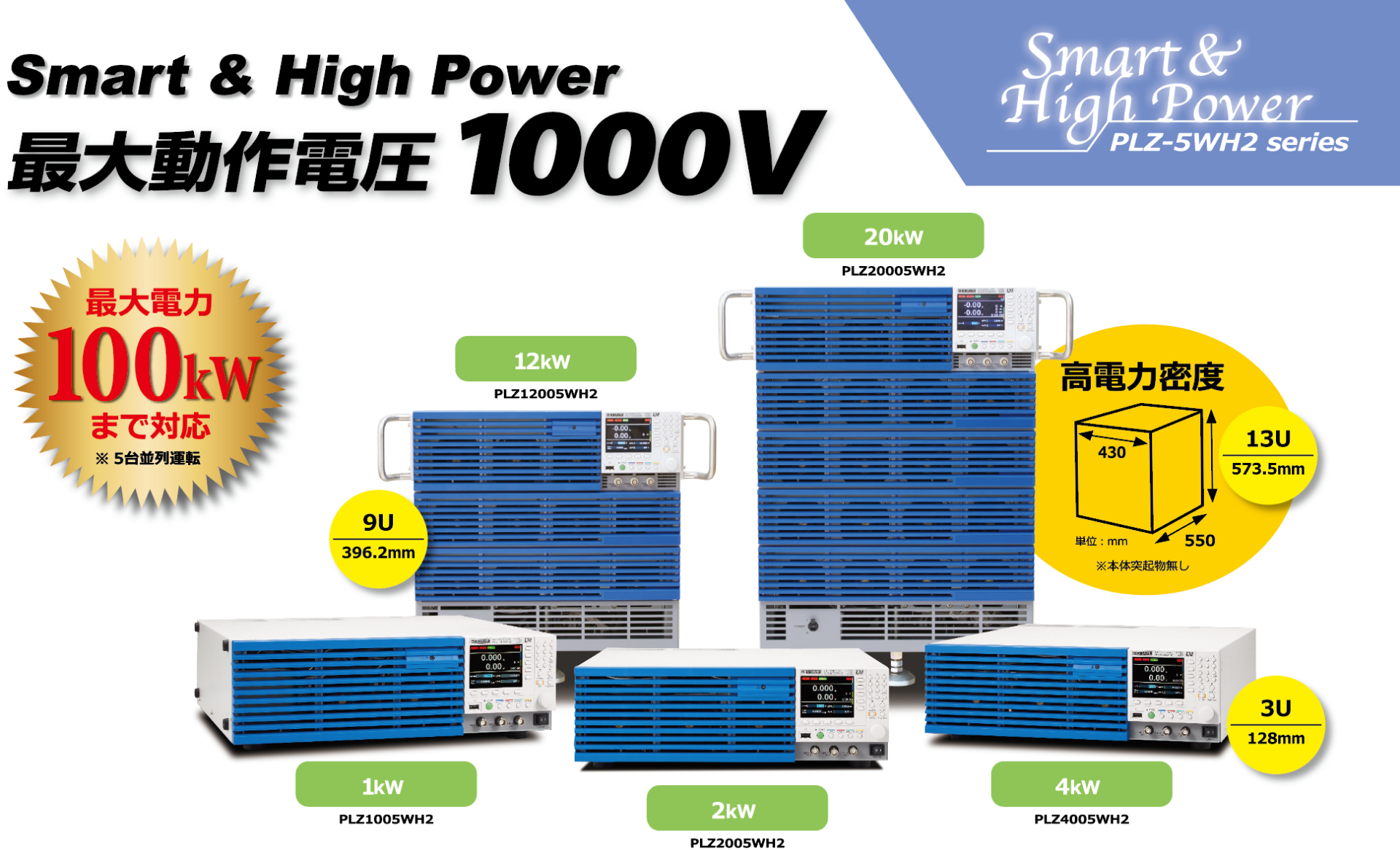

- 1筐体 20kWで超コンパクト（PLZ20005WH2）
- 並列接続 ： 5台（最大100kW/2000A）、 異モデルによる接続が可能
※5WHシリーズとの接続可。ただしファームウェアのアップデートが必要です。 - 同期運転可能 ： 複数台の PLZ-5WH2シリーズ に対して、ロードオン／オフコントロールやシーケンスの実行を同期させることも可能
- シーケンス機能 ： USBメモリでプログラムを保存／読込可能
- 任意 IV 特性（ARB）モードを搭載
- データロギング機能 ： 電圧／電流／電力／経過時間／積算電流／積算電力の測定
(測定値の表示、内部メモリーに記録、USBにCSV形式で保存) - LAN（LXI）/USB/RS232C 標準装備（GPIBはオプション）
ラインナップ
| 形名 | 最大動作 電流 | 動作電圧 | 電力 | 標準価格 |
| PLZ1005WH2 | 20A | 10V～1000V | 1kW | 550,000円(税抜) 605,000円(税込) |
| PLZ2005WH2 | 40A | 2kW | 700,000円(税抜) 770,000円(税込) | |
| PLZ4005WH2 | 80A | 4kW | 1,000,000円(税抜) 1,100,000円(税込) | |
| PLZ12005WH2 | 240A | 12kW | 3,000,000円(税抜) 3,300,000円(税込) | |
| PLZ20005WH2 | 400A | 20kW | 5,000,000円(税抜) 5,500,000円(税込) |
