高電圧大容量直流電子負荷装置〜PLZ-5WH2シリーズご紹介〜
近年のEVやデータセンターの世界的な増加トレンドに伴い、それらに使用される高電圧コンバーターの需要も高まっています。
そのため、開発現場では効率的で正確な試験を行える負荷装置が求められています。
ドロッパー型で空冷式の電子負荷装置PLZ-5WH2には、DC/DCコンバーターやスイッチング電源の開発環境に適した特徴が満載です。
高速スルーレートにより、高速な過渡応答試験に適応！

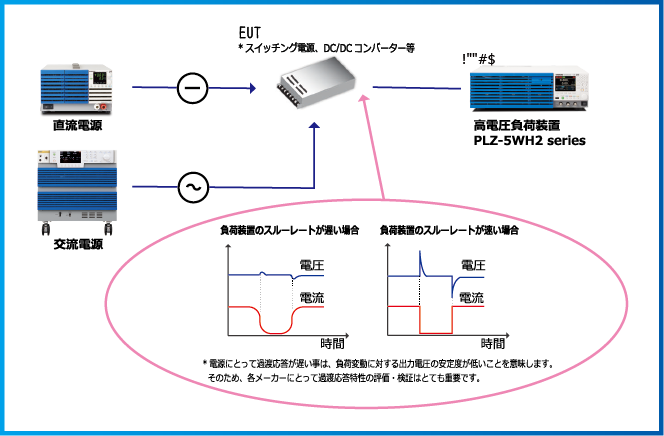

一般的に負荷装置にはドロッパー型と（スイッチング動作による）回生型が存在しますが、回生型負荷装置では速いスルーレートは実現することは困難です。ドロッパー型でスルーレート可変機能（最速20A/μsec）を持つ5WH2なら、EUTの過渡応答試験に最適です。
壁コンセントからの受電が可能！
空冷式なので水冷式負荷装置で必要になるチラーユニットが不要。設置工事も不要で壁コンセントから受電するだけで試験が可能に！(PLZ20005WH2 消費電力590VA=100V/5.9A)
データロギングとUSBエクスポート機能付き！
データロギング機能で測定したデータを内部メモリに記録でき、記録したデータをCSV形式でUSBメモリにエクスポートすることも可能です。これによりDMM、PC不要でデータの蓄積が出来ます。

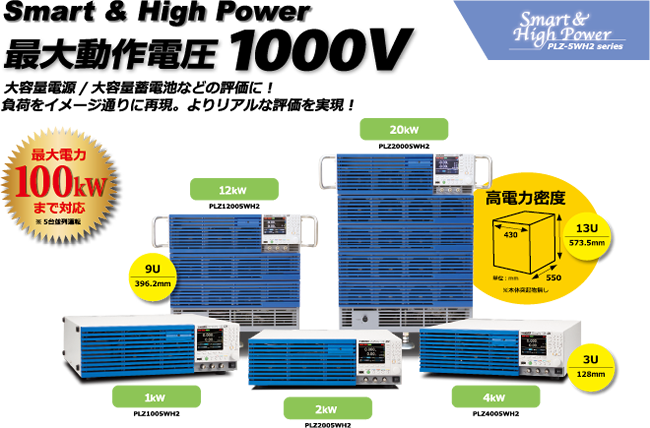

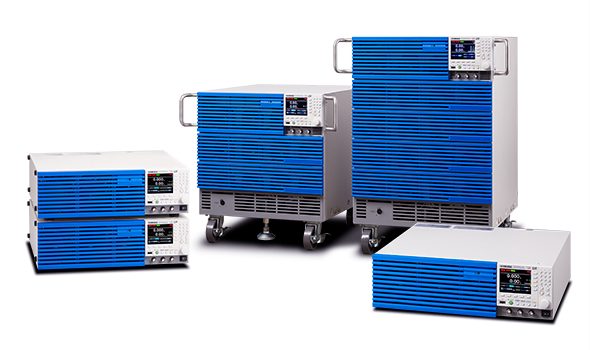

PLZ-5WH2シリーズは、高い信頼性と安全性を基本に設計された高電圧、多機能、大容量の直流電子負荷です。1kWのベンチモデルから単一セットで20kWの高電圧大容量モデルまで幅広くラインアップ。負荷に合わせて最適な容量を選択できます。安定で速い応答を可能にする電流制御回路を装備し、負荷シミュレーションを高速で実施できます。また、電流設定は高精度化が図られ、十分な設定分解能を保有しています。ディスプレイには、カラー液晶（LCD）を採用。視認性の高い表示が可能です。LAN、USB、RS232Cの通信機能が標準装備されているので、各種検査システムへの組込みが容易です。
- 動作電圧 ： 10V 〜 1000V（最小動作電圧 1.5V）
- 1筐体 20kWで超コンパクト（PLZ20005WH2）
- 並列接続 ： 5台（最大100kW/2000A）、 異モデルによる接続が可能
※5WHシリーズとの接続可。ただしファームウェアのアップデートが必要です。 - 同期運転可能 ： 複数台の PLZ-5WH2シリーズ に対して、ロードオン／オフコントロールやシーケンスの実行を同期させることも可能
- シーケンス機能 ： USBメモリでプログラムを保存／読込可能
- 任意 IV 特性（ARB）モードを搭載
- データロギング機能 ： 電圧／電流／電力／経過時間／積算電流／積算電力の測定
(測定値の表示、内部メモリーに記録、USBにCSV形式で保存) - LAN（LXI）/USB/RS232C 標準装備（GPIBはオプション）
| 形名 | 最大動作 電流 | 動作電圧 | 電力 | 標準価格（税抜） | 標準価格（税込） |
| PLZ1005WH2 | 20A | 10V ～ 1000V | 1kW | 550,000円 | 605,000円 |
| PLZ2005WH2 | 40A | 2kW | 700,000円 | 770,000円 | |
| PLZ4005WH2 | 80A | 4kW | 1,000,000円 | 1,100,000円 | |
| PLZ12005WH2 | 240A | 12kW | 3,000,000円 | 3,300,000円 | |
| PLZ20005WH2 | 400A | 20kW | 5,000,000円 | 5,500,000円 |
