負荷をイメージ通りに再現。よりリアルな評価を実現！
高い信頼性と安全性を基本に設計された高電圧、多機能、大容量の直流電子負荷です。1kW のベンチモデルから単一セットで 20kW の高電圧大容量モデルまで幅広くラインアップ。
- 製品名
- 高電圧大容量 直流電子負荷装置
- 型番
- PLZ-5WH2シリーズ
- 価格
- 550,000円（税込605,000円）〜5,000,000円（税込5,500,000円）
- 発売日
- 発売中
菊水電子工業株式会社 高電圧大容量 直流電子負荷装置 (PLZ-5WH2シリーズ)
高電圧大容量 直流電子負荷装置の特長
ラインアップ
PLZ1005WH2 1kW、10〜1000V、20A、高電圧大容量直流電子負荷装置 PLZ2005WH2 2kW、10〜1000V、40A、高電圧大容量直流電子負荷装置 PLZ4005WH2 4kW、10〜1000V、80A、高電圧大容量直流電子負荷装置 PLZ12005WH 12kW、10〜1000V、240A、高電圧大容量直流電子負荷装置 PLZ20005WH 20kW、10V〜1000V、400A 、高電圧大容量直流電子負荷装置
概要
PLZ-5WH2 シリーズは、高い信頼性と安全性を基本に設計された高電圧、多機能、大容量の直流電子負荷です。1kW のベンチモデルから単一セットで 20kW の高電圧大容量モデルまで幅広くラインアップ。負荷に合わせて最適な容量を選択できます。安定で速い応答を可能にする電流制御回路を装備し、負荷シミュレーションを高速で実施できます。また、電流設定は高精度化が図られ、十分な設定分解能を保有しています。ディスプレイには、カラー液晶（LCD）を採用。視認性の高い表示が可能です。LAN、USB、RS232C の通信機能が標準装備されているので、各種検査システムへの組込みが容易です。
特長
- 動作電圧：10V 〜 1000V（最小動作電圧 1.5V）
- 1 筐体 20kW で超コンパクト（PLZ20005WH2）
- 並列接続：5台（最大 100kW／2000A）、異モデルによる接続が可能※
※5WHシリーズとの接続可。ただしファームウェアのアップデートが必要です。 - 同期運転可能：複数台の PLZ-5WH2 シリーズに対して、ロードオン／オフコントロールやシーケンスの実行を同期させることも可能
- シーケンス機能：USB メモリでプログラムを保存／読込可能
- 任意 IV 特性（ARB）モードを搭載
- カラー液晶ディスプレイを搭載で視認性アップ
- データロギング機能：電圧／電流／電力／経過時間／積算電流／積算電力の測定（測定値の表示、内部メモリーに記録、USB に CSV 形式で保存）
- 正弦波電流の重畳が可能（サイン機能、1Hz 〜 10kHz）
- カットオフ機能搭載：任意の電圧／経過時間／積算電流／積算電力にてロードオフ
- LAN（LXI）／USB／RS232C 標準装備 *GPIB はオプション

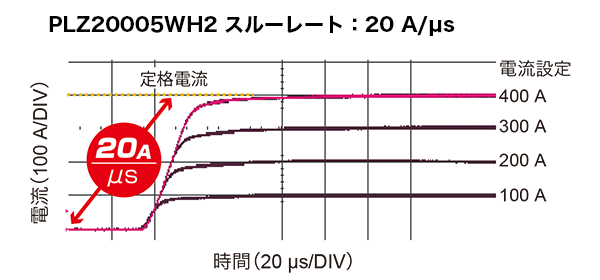

最高スルーレート20A/μs
定格電流までの電流立上り時間は 20 A/μs を実現。※
電源評価に対して重要度が増す高速過渡応答試験に対応。
※PLZ20005WH2の場合
.png)

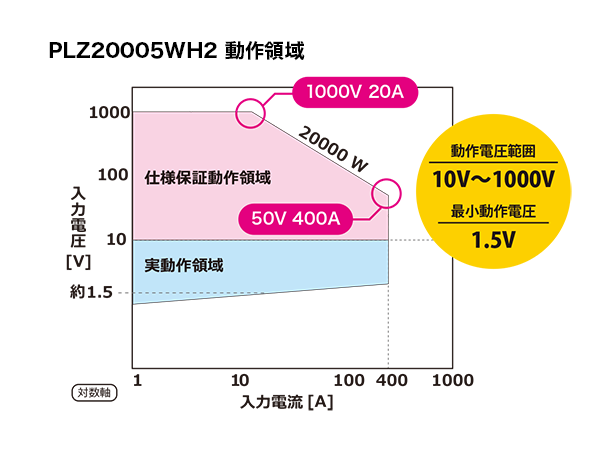

広い動作電圧範囲。最大1000Vまで対応。
動作電圧範囲は、10 V から 1000 V です。
電流が流れ始める最小動作電圧は、1.5 V です。

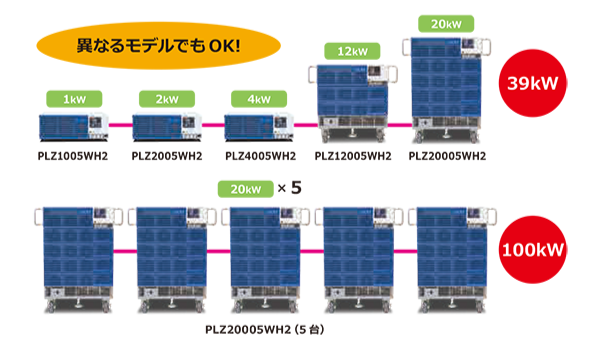

並列運転

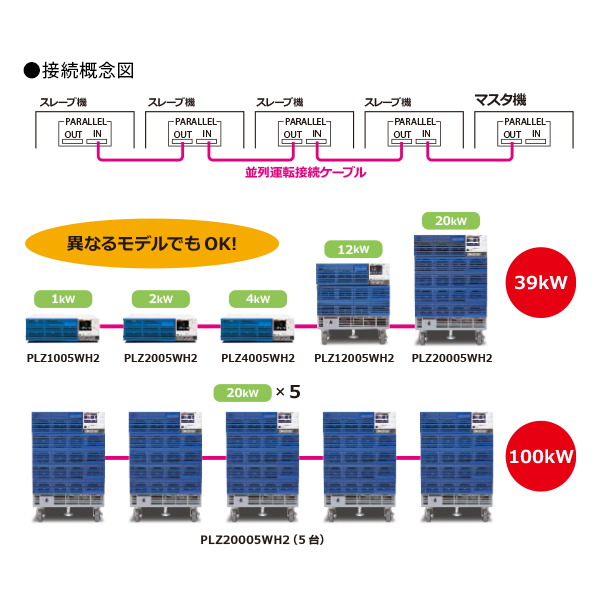

最大5台、100kWまで可能
並列運転は、並列運転ケーブル 1 本※で接続可能！
異なるモデルでも 5 台までフレキシブルに「大容量」を実現！
（最大 100kW、2000A）
※接続するモデル間で必要です。12kW／20kW モデルには標準付属。
1kW／2kW／4kW モデルはオプションとなります。

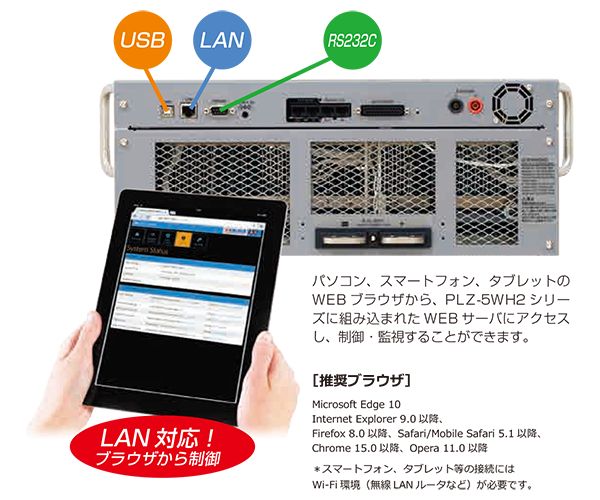

通信インターフェース標準装備
LAN（LXI）／USB／RS232Cインターフェース標準装備
※GPIBインタフェース（オプション）
［推奨ブラウザ］Microsoft Edge 10Internet Explorer 9.0以降、Firefox 8.0以降、Safari/Mobile Safari 5.1以降、Chrome 15.0以降、Opera 11.0以降＊スマートフォン、タブレット等の接続にはWi-Fi環境（無線LANルータなど）
が必要です。
ラインアップ
| PLZ1005WH2 | 1kW、10〜1000V、20A、高電圧大容量直流電子負荷装置 |
| PLZ2005WH2 | 2kW、10〜1000V、40A、高電圧大容量直流電子負荷装置 |
| PLZ4005WH2 | 4kW、10〜1000V、80A、高電圧大容量直流電子負荷装置 |
| PLZ12005WH | 12kW、10〜1000V、240A、高電圧大容量直流電子負荷装置 |
| PLZ20005WH | 20kW、10V〜1000V、400A 、高電圧大容量直流電子負荷装置 |
概要
PLZ-5WH2 シリーズは、高い信頼性と安全性を基本に設計された高電圧、多機能、大容量の直流電子負荷です。1kW のベンチモデルから単一セットで 20kW の高電圧大容量モデルまで幅広くラインアップ。負荷に合わせて最適な容量を選択できます。安定で速い応答を可能にする電流制御回路を装備し、負荷シミュレーションを高速で実施できます。また、電流設定は高精度化が図られ、十分な設定分解能を保有しています。ディスプレイには、カラー液晶（LCD）を採用。視認性の高い表示が可能です。LAN、USB、RS232C の通信機能が標準装備されているので、各種検査システムへの組込みが容易です。
特長
- 動作電圧：10V 〜 1000V（最小動作電圧 1.5V）
- 1 筐体 20kW で超コンパクト（PLZ20005WH2）
- 並列接続：5台（最大 100kW／2000A）、異モデルによる接続が可能※
※5WHシリーズとの接続可。ただしファームウェアのアップデートが必要です。 - 同期運転可能：複数台の PLZ-5WH2 シリーズに対して、ロードオン／オフコントロールやシーケンスの実行を同期させることも可能
- シーケンス機能：USB メモリでプログラムを保存／読込可能
- 任意 IV 特性（ARB）モードを搭載
- カラー液晶ディスプレイを搭載で視認性アップ
- データロギング機能：電圧／電流／電力／経過時間／積算電流／積算電力の測定（測定値の表示、内部メモリーに記録、USB に CSV 形式で保存）
- 正弦波電流の重畳が可能（サイン機能、1Hz 〜 10kHz）
- カットオフ機能搭載：任意の電圧／経過時間／積算電流／積算電力にてロードオフ
- LAN（LXI）／USB／RS232C 標準装備 *GPIB はオプション

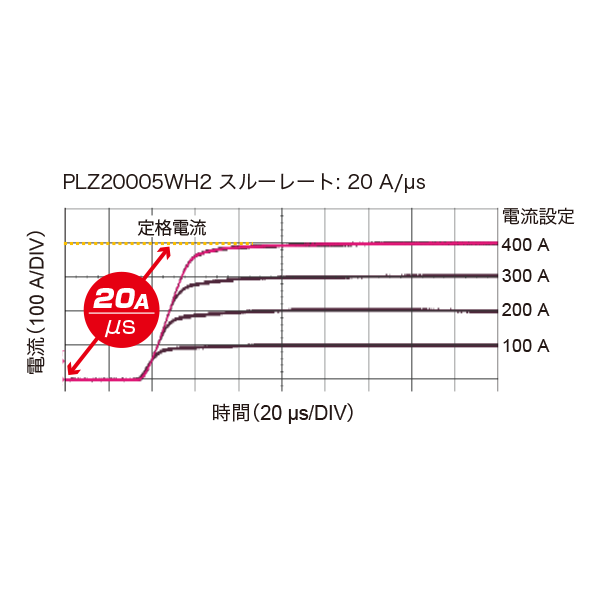

最高スルーレート20A/μs
定格電流までの電流立上り時間は 20 A/μs を実現。※ ※PLZ20005WH2の場合 | |

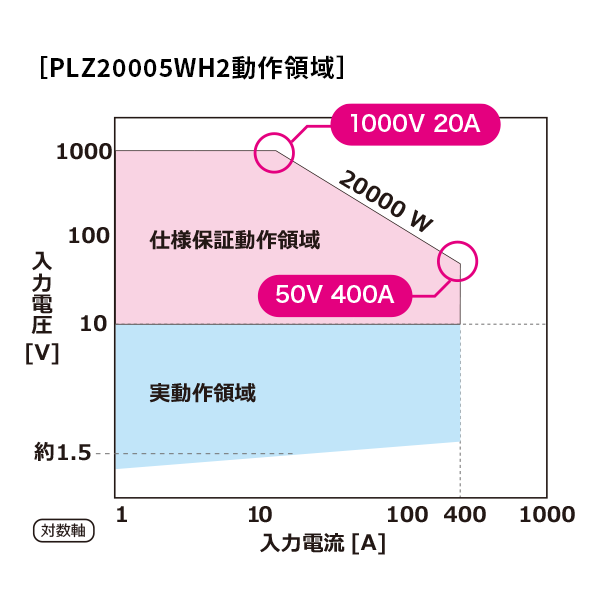

広い動作電圧範囲。最大1000Vまで対応。
動作電圧範囲は、10 V から 1000 V です。 電流が流れ始める最小動作電圧は、1.5 V です。 | |
並列運転
最大5台、100kWまで可能 並列運転は、並列運転ケーブル 1 本※で接続可能！ ※接続するモデル間で必要です。12kW／20kW モデルには標準付属。 | |
通信インターフェース標準装備
LAN（LXI）／USB／RS232Cインターフェース標準装備 ［推奨ブラウザ］ Microsoft Edge 10 Internet Explorer 9.0以降、 Firefox 8.0以降、Safari/Mobile Safari 5.1以降、 Chrome 15.0以降、Opera 11.0以降 ＊スマートフォン、タブレット等の接続にはWi-Fi環境（無線LANルータなど） が必要です。 | |
