250Wメタルハライドランプ光源相当の大光量LEDファイバー光源装置
既存の光源装置の置き換えに対応！ 最大結束径Φ22mmまでのライトガイド入射が可能です。リニアブライト（伝送ライト）用に専用設計された光学レンズを搭載可能。明るく均一でコンパクトなライン照明を実現しました。
日本ピー・アイ株式会社 250W高輝度LEDファイバー光源装置 (PCS-LED250)
250W高輝度LEDファイバー光源装置の特長

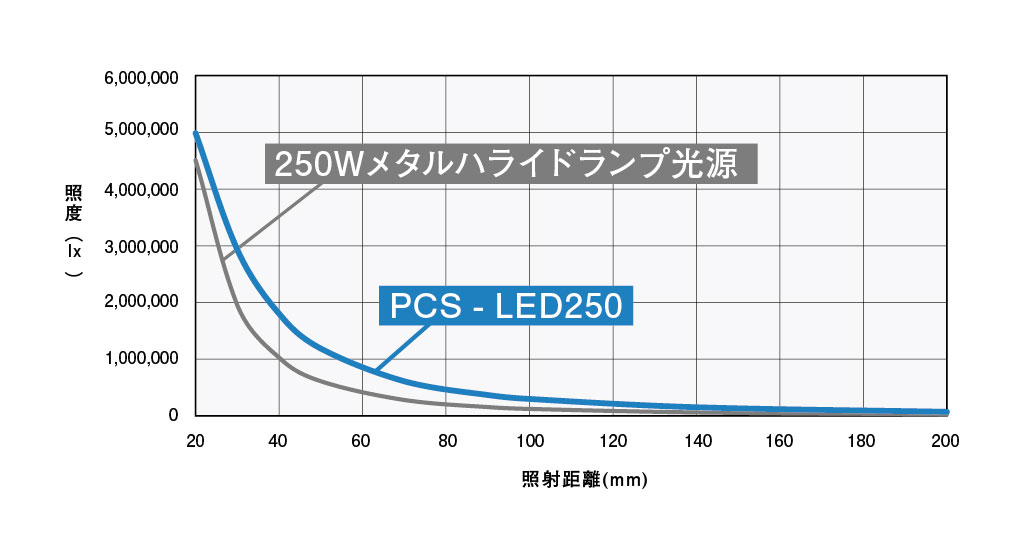

250Wメタルハライドランプ光源に匹敵する大光量LEDファイバー光源装置
各種ファイバーに最適化した光学設計で高出力を実現

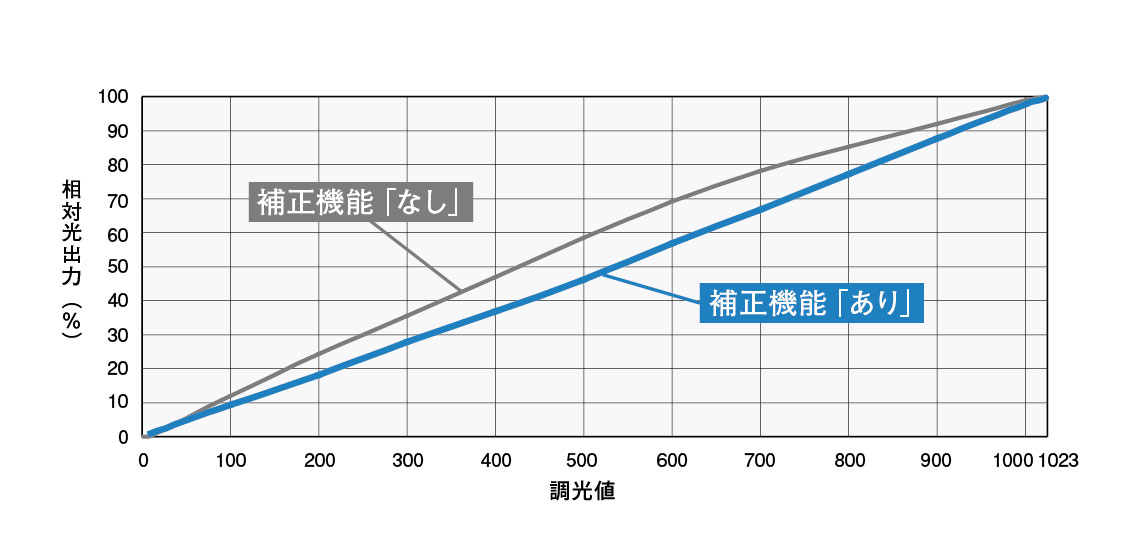

再現性のあるリニアリティ特性
光出力安定化機能を搭載

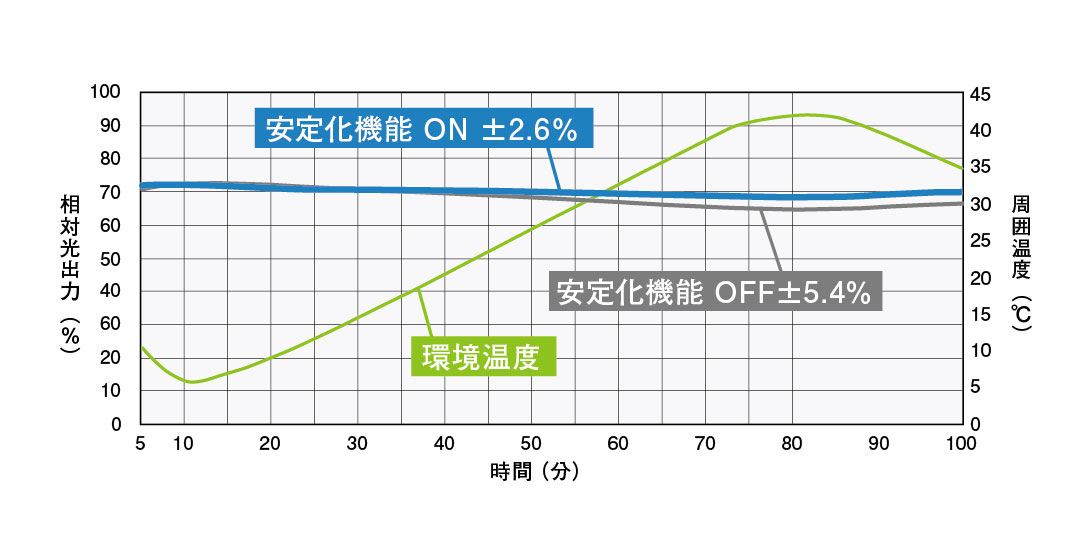

独自の安定化機能により、明るさの変動を±3%以内に抑えます。使用環境温度内の変化においても、有効に機能を発揮します。
モニタリング機能で活動状況を監視
LED温度、内部基板温度、積算時間などの稼働状況をディスプレイに表示

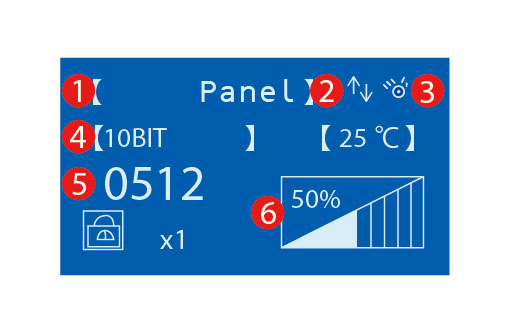

① 操作モード
② フィードバック機能アイコン
③ 点灯アイコン
④ 調光分解能
⑤ 調光値
⑥ 調光インジケーター

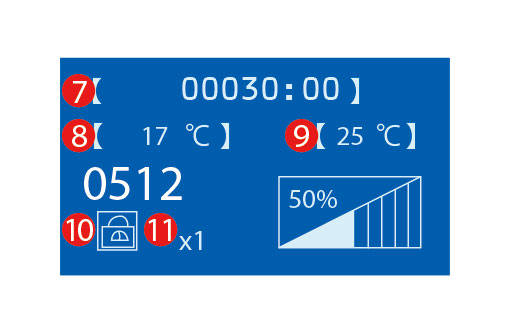

⑦ 積算時間
⑧ 内部基盤温度
⑨ LED温度
⑩ ロックアイコン

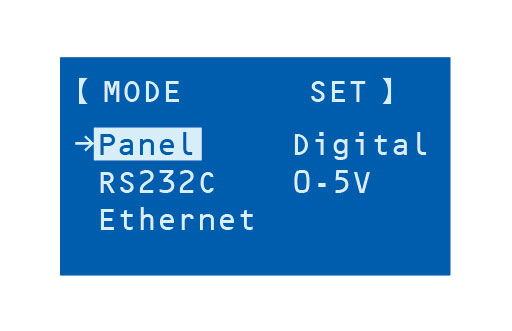

⑪ 調光ステップ倍率 MODE設定画面
多彩な通信方式で外部制御が可能
- デジタル通信制御：シンクタイプ、ソースタイプに対応
- シリアル通信制御：RS-232C
- Ethernet通信制御：TCP/IP、UDP/IPプロトコル
- アナログ通信制御：０～５Vによる調光制御（調光ロック機能付）
柔軟なカスタマイズ対応
- 結束径φ3～22mmまでのファイバーに対応
- 光学レンズのカスタマイズにより伝送ライトへの最適化が可能
- リニアリティ特性（調光カーブ）のカスタマイズが可能
- 光源装置側口金のカスタマイズ可能
30,000時間の長寿命

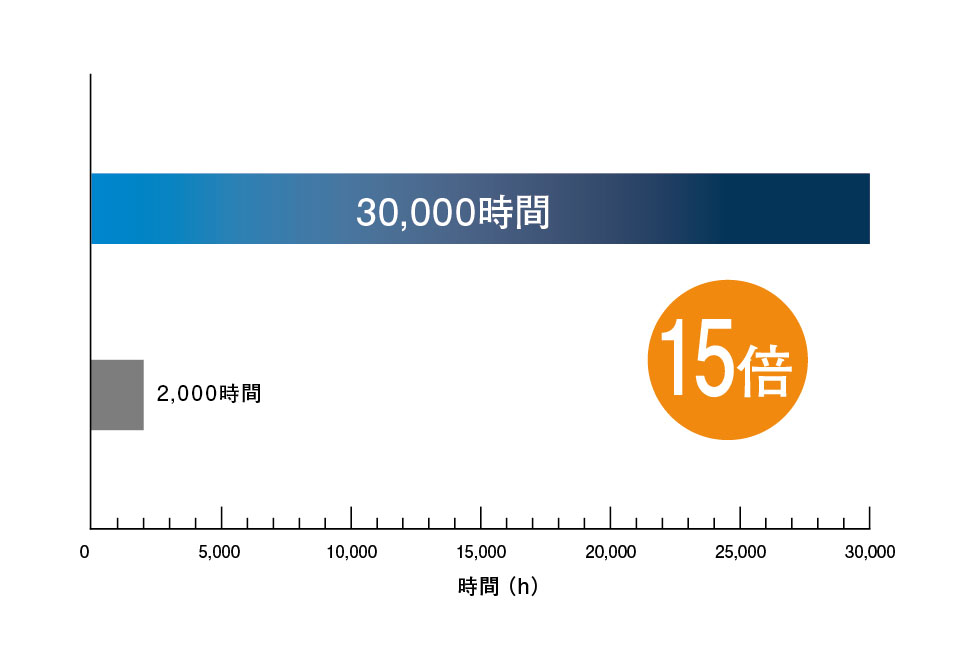

- PCS-LED250と250Wメタルハライドランプ光源の寿命比較
用途
- 画像処理用途ファイバー照明用光源装置
- リニアブライト(伝送ライト)用ファイバー接続型
- 高速度カメラ撮影用
- 顕微鏡の補助照明
仕様 / Specification
型式 PCS-LED250 適合ファイバー結束径 φ8～14mm 配光角 全角30° LED発光色 白色 相関色温度（typ.） 6500K 駆動方式 定電流方式 調光方式 電流可変制御 チャンネル数 1チャンネル 電源定格入力電圧 AC100～240V(±10%)、50/60Hz
[日本国内での使用時:AC100V(±10%)、50/60Hz] 消費電力（typ.） 200VA [日本国内での使用時：AC100 V、180W] 突入電波（typ.） 15A（AC V時）、30A（AC200 V時）※コールドスタート時 接地漏洩電流 3.5mA以下(AC264 V、60 Hz、無負荷時)
[日本国内での使用時：1mA以下（AC100 V、60 Hz、無負荷時）] 絶縁耐圧・絶縁抵抗（入力-FG） AC1500V 1分間カットオフ電流10mA、
DC500V 20MΩ以上 使用環境 温度：5～40℃、温度：20～80% RH（結露なきこと）
高度：2000m max、過渡過電流：カテゴリⅡ、汚染度：2 保存環境 温度：15～60℃、温度：20～85% RH（結露なきこと） 冷却方式 強制冷却 CEマーケティング 安全規格：EN1010-1 適合、
EMC 規格：EN61000-6-2、EN61000-6-4適合 電気用品安全法 技術基準適合 環境規制 RoHS対応 材質・塗装・表面処理 アルミ合金 重量 3.9kg以下 付属品 取扱説明書×1、3Pアース極付きACコード（2m）×1
参考データ

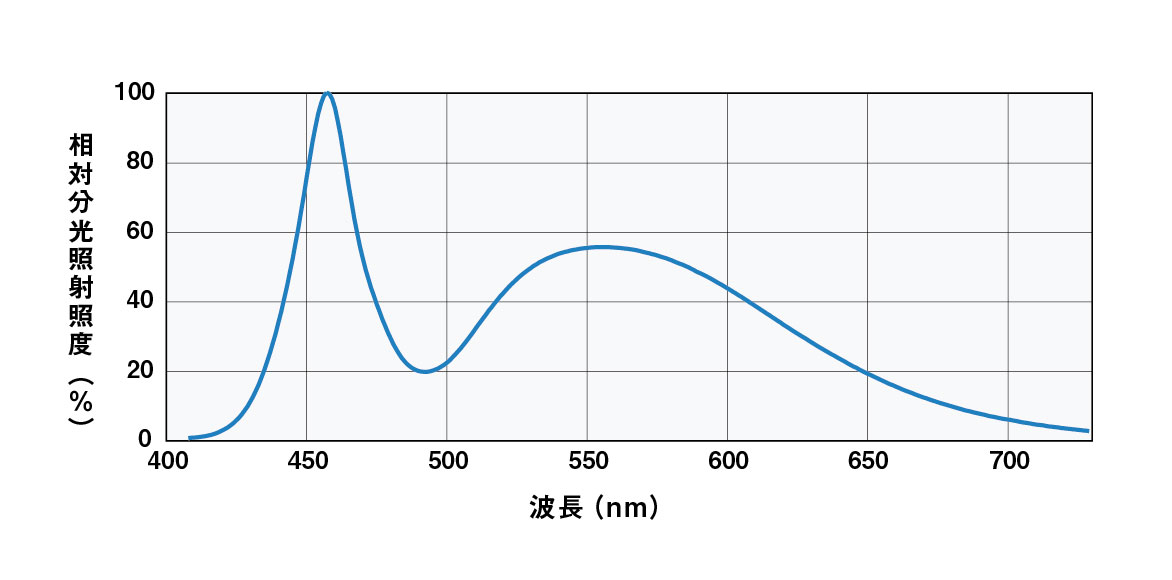

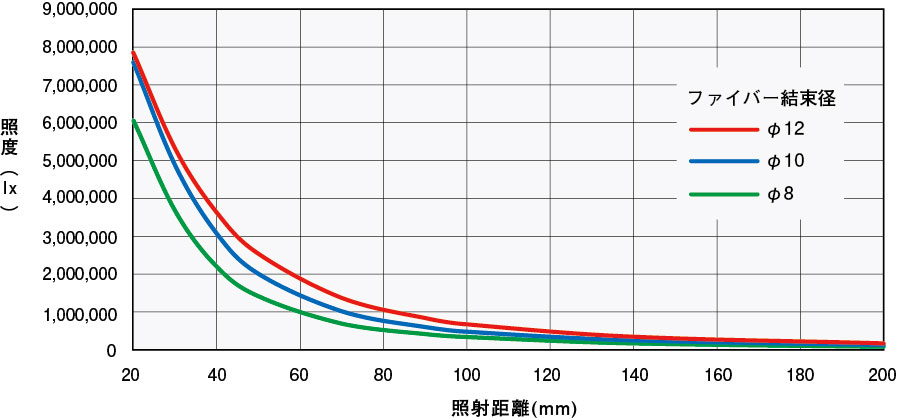

- スペクトル / Spectrum
お見積り・ご質問等、お気軽にお問合せ下さい。
250Wメタルハライドランプ光源に匹敵する大光量LEDファイバー光源装置
各種ファイバーに最適化した光学設計で高出力を実現
再現性のあるリニアリティ特性
光出力安定化機能を搭載
独自の安定化機能により、明るさの変動を±3%以内に抑えます。使用環境温度内の変化においても、有効に機能を発揮します。
モニタリング機能で活動状況を監視
LED温度、内部基板温度、積算時間などの稼働状況をディスプレイに表示
| ① 操作モード ② フィードバック機能アイコン ③ 点灯アイコン ④ 調光分解能 ⑤ 調光値 ⑥ 調光インジケーター |
| ⑦ 積算時間 ⑧ 内部基盤温度 ⑨ LED温度 ⑩ ロックアイコン ⑪ 調光ステップ倍率 |
MODE設定画面 | |
|
多彩な通信方式で外部制御が可能
- デジタル通信制御：シンクタイプ、ソースタイプに対応
- シリアル通信制御：RS-232C
- Ethernet通信制御：TCP/IP、UDP/IPプロトコル
- アナログ通信制御：０～５Vによる調光制御（調光ロック機能付）
柔軟なカスタマイズ対応
- 結束径φ3～22mmまでのファイバーに対応
- 光学レンズのカスタマイズにより伝送ライトへの最適化が可能
- リニアリティ特性（調光カーブ）のカスタマイズが可能
- 光源装置側口金のカスタマイズ可能
30,000時間の長寿命
- PCS-LED250と250Wメタルハライドランプ光源の寿命比較
用途
- 画像処理用途ファイバー照明用光源装置
- リニアブライト(伝送ライト)用ファイバー接続型
- 高速度カメラ撮影用
- 顕微鏡の補助照明
仕様 / Specification
| 型式 | PCS-LED250 |
| 適合ファイバー結束径 | φ8～14mm |
| 配光角 | 全角30° |
| LED発光色 | 白色 |
| 相関色温度（typ.） | 6500K |
| 駆動方式 | 定電流方式 |
| 調光方式 | 電流可変制御 |
| チャンネル数 | 1チャンネル |
| 電源定格入力電圧 | AC100～240V(±10%)、50/60Hz [日本国内での使用時:AC100V(±10%)、50/60Hz] |
| 消費電力（typ.） | 200VA [日本国内での使用時：AC100 V、180W] |
| 突入電波（typ.） | 15A（AC V時）、30A（AC200 V時）※コールドスタート時 |
| 接地漏洩電流 | 3.5mA以下(AC264 V、60 Hz、無負荷時) [日本国内での使用時：1mA以下（AC100 V、60 Hz、無負荷時）] |
| 絶縁耐圧・絶縁抵抗（入力-FG） | AC1500V 1分間カットオフ電流10mA、 DC500V 20MΩ以上 |
| 使用環境 | 温度：5～40℃、温度：20～80% RH（結露なきこと） 高度：2000m max、過渡過電流：カテゴリⅡ、汚染度：2 |
| 保存環境 | 温度：15～60℃、温度：20～85% RH（結露なきこと） |
| 冷却方式 | 強制冷却 |
| CEマーケティング | 安全規格：EN1010-1 適合、 EMC 規格：EN61000-6-2、EN61000-6-4適合 |
| 電気用品安全法 | 技術基準適合 |
| 環境規制 | RoHS対応 |
| 材質・塗装・表面処理 | アルミ合金 |
| 重量 | 3.9kg以下 |
| 付属品 | 取扱説明書×1、3Pアース極付きACコード（2m）×1 |
参考データ
- スペクトル / Spectrum
お見積り・ご質問等、お気軽にお問合せ下さい。 |
|
