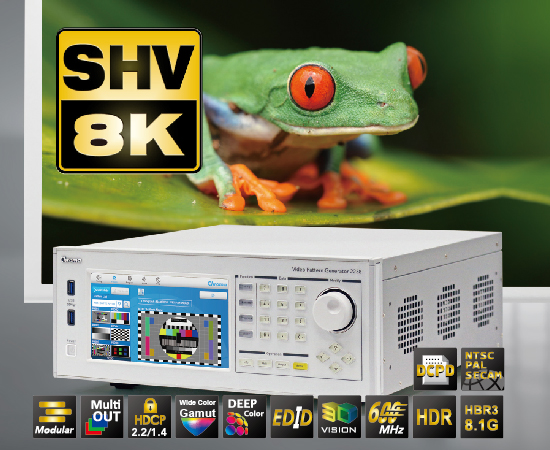

8K対応ビデオ信号発生器 (Model 2238)

クロマジャパン株式会社｜最終更新日：2021/04/26

基本情報

8Kスーパーハイビジョン＠60Hz対応、4モジュール構造でそれぞれのモジュールで独立したグラフィックコアを持ち、異なる映像を出力可能なビデオ信号発生器。

HDMI2.0b
Displayport1.4
12G-SDI
USB type-C
HDMI2.1
DVI
Audio Test
アナログ
HDMI 8K Media Player出力対応

型番: Model 2238

価格: お問合せ下さい

発売日: お問合せ下さい

8K対応ビデオ信号発生器の特長

製品特徴

8Kスーパーハイビジョン対応(7680×4320/8192×4320)
独立したグラフィックコアによる8K信号パターン切換速度200ms以下を達成
信号モジュールを4基まで搭載可能
信号モジュールごとに異なる解像度とパターン出力が可能
7インチの1024×600高解像度タッチパネルとGUI
BMPフォーマット対応
USB3.0対応
Gigabitイーサネットインターフェース搭載
HDMI 2.1 信号モジュール (オプション)
- FRL (Fixed Rate Link) モード
- 3 / 6 / 8 / 10 / 12G モード
- 3 / 4 レーンモード
- RGB 4:4:4/YCbCr 4:4:4, 4:2:2, 4:2:0
- HDCP (High-Bandwidth Digital Content Protection)version 2.3, 2.2, 1.4
- DSC (Display Stream Compress) version 1.2a
- EDID / eARC / SCDC / HDR 10 / HLG 形式
- 8K BMP ファイル形式
HDMI 2.0b信号モジュール(オプション)
- 8K×4K 60Hz出力(4HDMIポート)
- 4K×2K 60Hz出力(1HDMIポート)
- 600MHzまでのピクセルレート(6Gbps TMDS rate)
- RGB 4:4:4/YCbCr 4:4:4, 4:2:2, 4:2:0
- HDCP 2.2/1.4
- 広色域サポート(ITU-R BT 2020/DCI-P3)
- HDR試験対応(HDR infoframe&metadata/EOTF)
- SCDC(status&control data channel)リーダー
Display Port 1.4信号モジュール(オプション)
- 8K×4K 60Hz出力(2DP)
- 4K×2K 60Hz出力(1DP)
- 1レーンにつき1.62/2.7/5.4/8.1Gbps
- HDCP 2.2/1.4
- DPCD(Display Port Configuration Data)リーダー
- MST(Multi-Stream Transport)試験対応
- HDR試験対応(metadata/EOTF)

オプション

モデルＮｏ，	モデル名
A223801	Display port信号モジュール
A223802	HDMI信号モジュール
A223803	アナログ信号モジュール

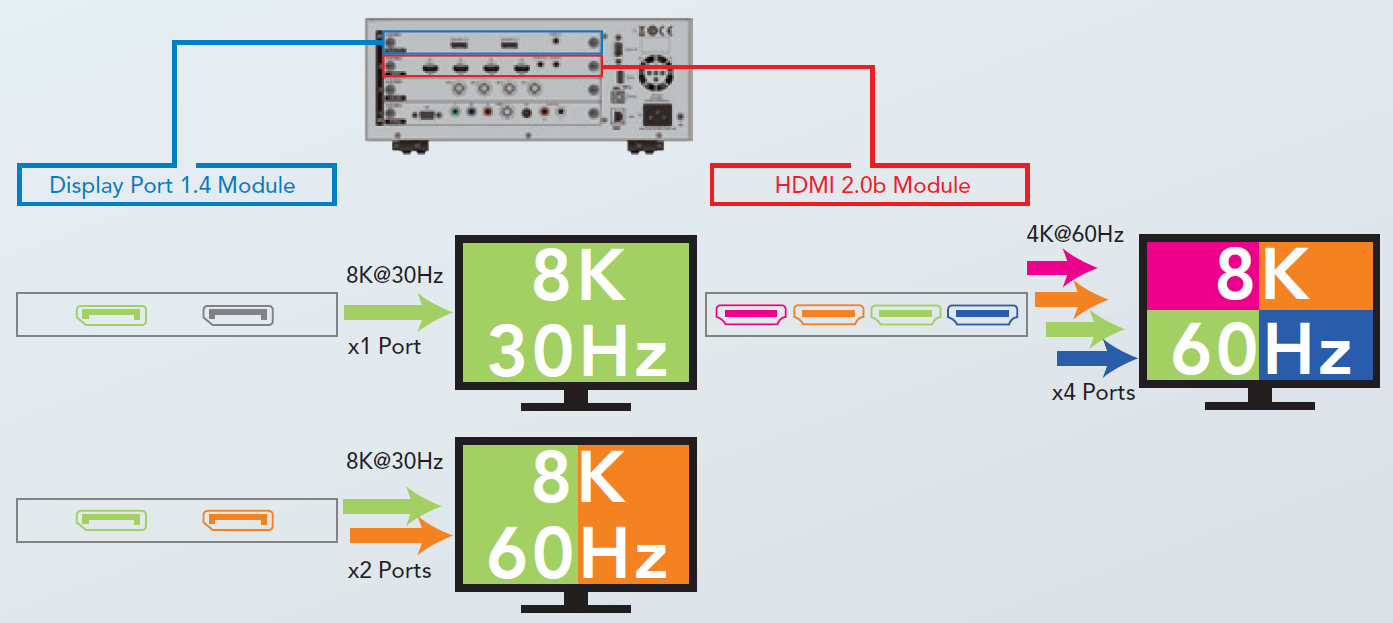

8Kスーパーハイビジョン対応アプリケーション

モジュール方式を採用し、8Kスーパーハイビジョン解像度(7680×4320/8192×4320)試験が可能です。1つの信号モジュール(HDMI/DP)につき、30Hz/60Hzの8Kスーパーハイビジョン解像度試験に対応しており、4信号モジュールまで搭載可能、8Kのすべての試験を行うことができます。

マルチファンクション設計

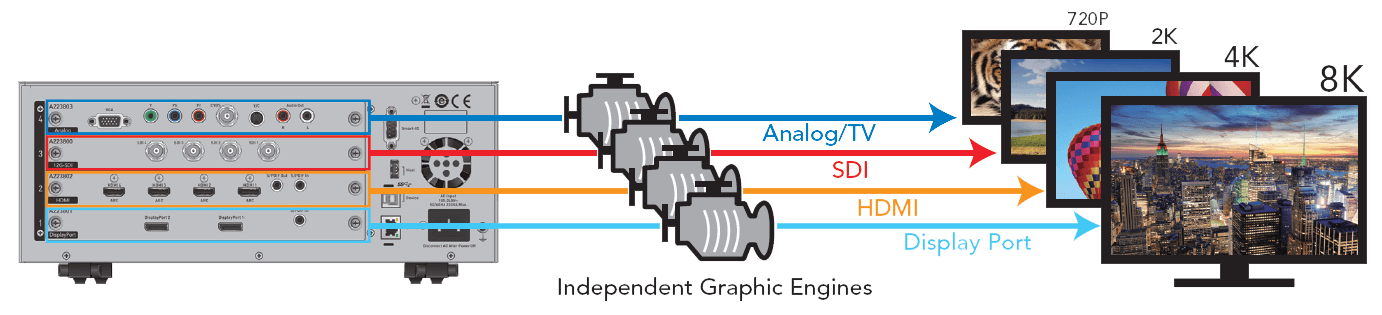

独立したグラフィックコアのモジュール設計
4つまでモジュールを増設でき、モジュール毎にタイミングとパターン出力を行うことができます。

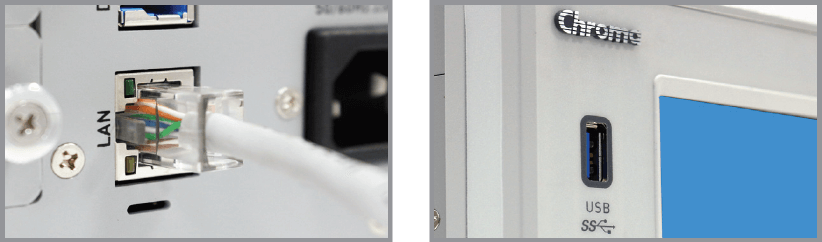

Gigabitイーサネット/USB3.0インターフェース搭載

Gigabitイーサネットコントロール&USB3.0データ転送対応
オンラインリモートコントロールにより試験データのセットアップ及びダウンロード&アップロード可能
IPアドレス設定機能によりテストデバイスの状況をコントロール&モニタリング可能
USB3.0インターフェースで5Gbps帯域まで高速データ転送可能

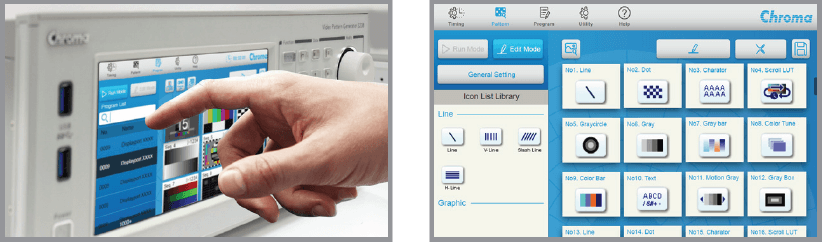

インスタントパターンビュー&タッチパネル

インスタントパターンビュー機能搭載
タッチパネルから直接アイコンパターンを作成、編集が可能
7インチ1024×600解像度のタッチパネル搭載
直感的かつユーザーフレンドリーなソフトウェア

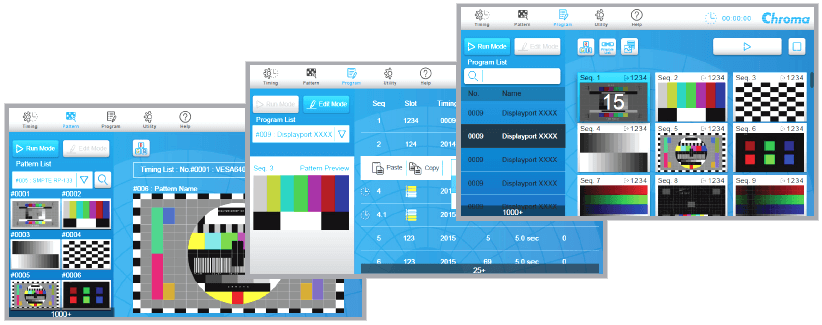

GUI

グラフィカルユーザーインターフェースによる簡単操作
シンプルで分かりやすいタイミング/パターンパラメーター設定
リアルタイムパターン編集&プレビュー
多彩な試験要求に合わせたプログラム内容

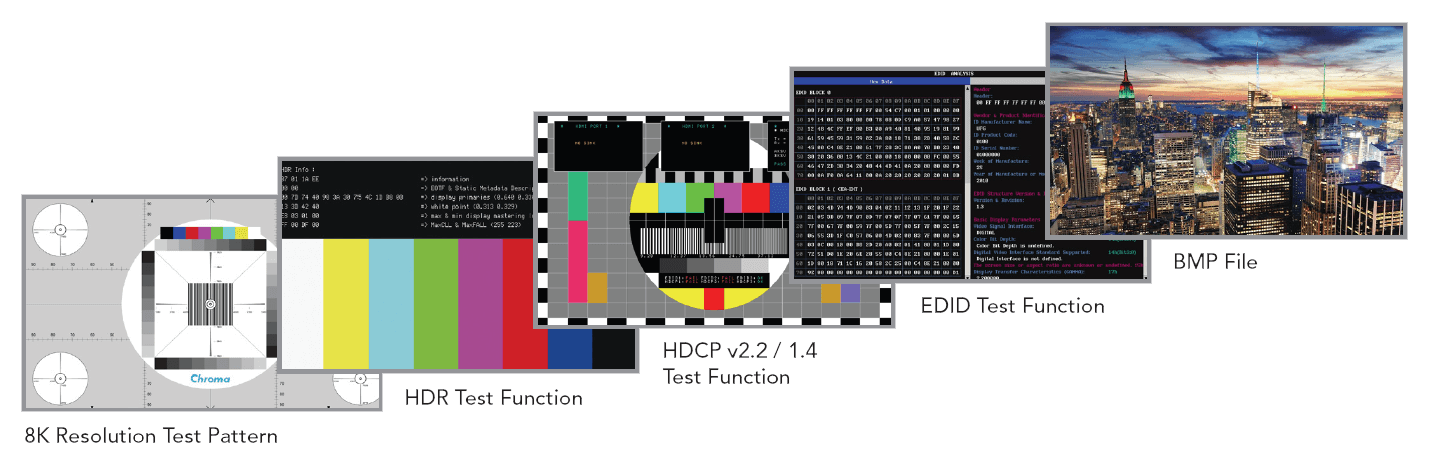

包括的なテスト機能&パターンライブラリー搭載

ディスプレイパネル試験向けにジオメトリパターン(カラーバー、グレースケール&ドット)、8Kbmpフォーマット及び多彩な機能をサポート
HDCP試験機能（Ver1.3/1.4/2.2対応）
HDRテスト用のHDRMetadataの設定と送信

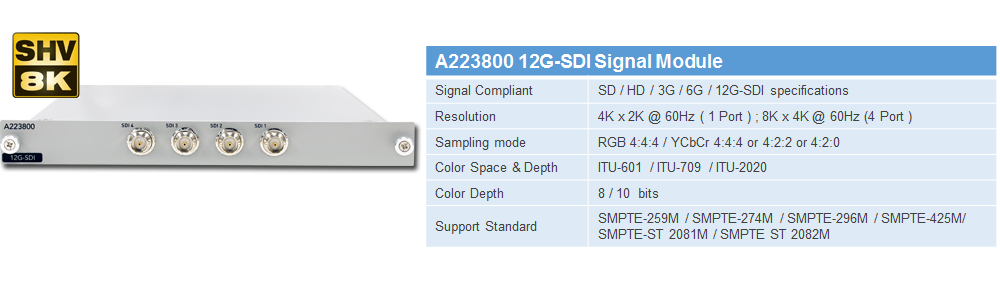

A223800 12G-SDI信号モジュール

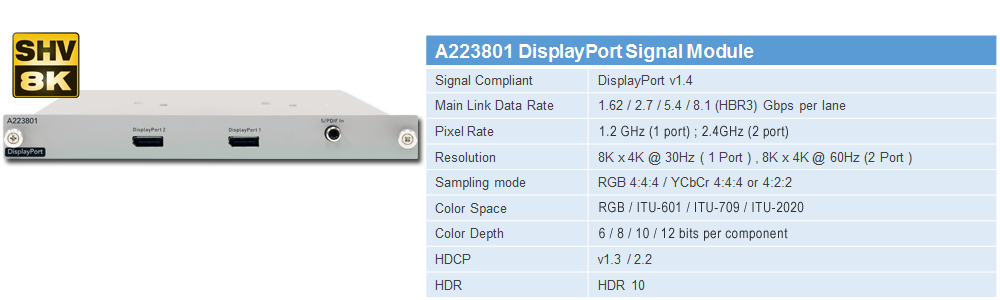

A223801 DisplayPort信号モジュール

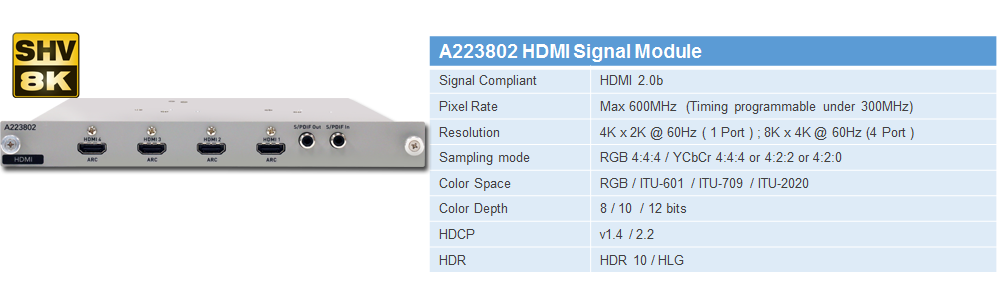

A223802 HDMI2.0b 信号モジュール

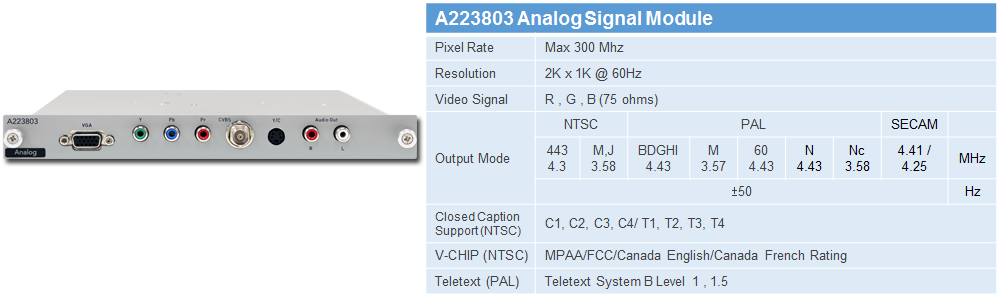

A223803 アナログ信号モジュール

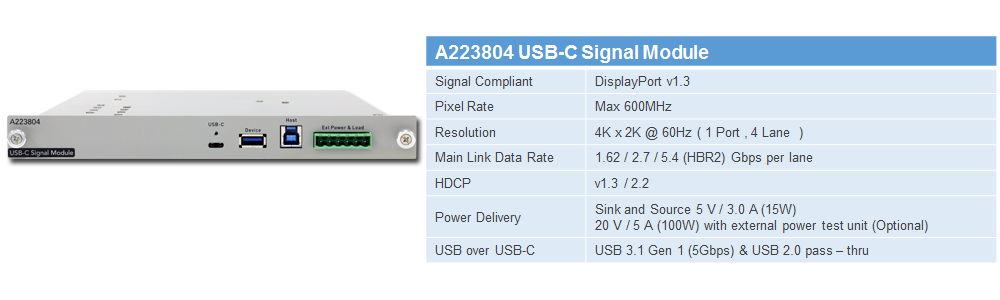

A223804 USB type-C信号モジュール

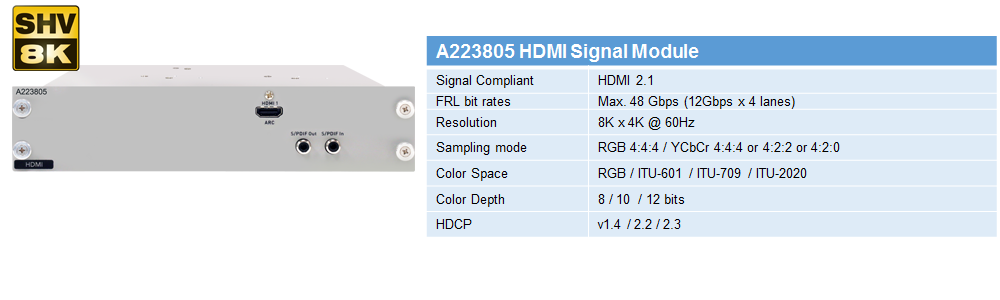

A223805 HDMI2.1 信号モジュール

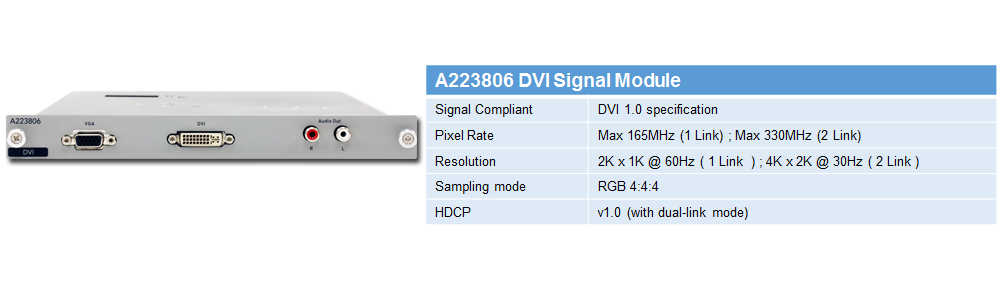

A223806 DVI信号モジュール

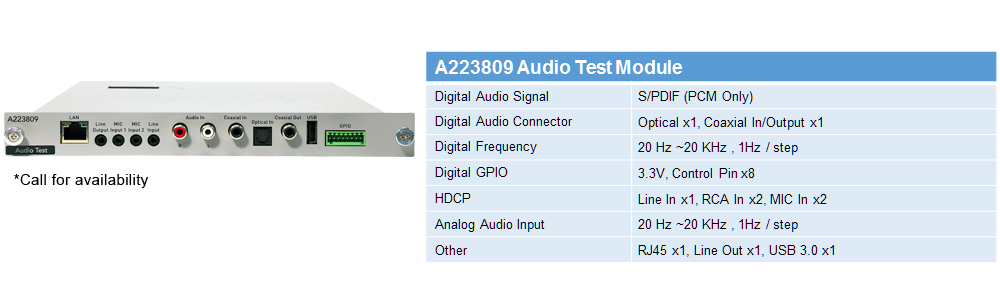

A223809 Audio Test Module

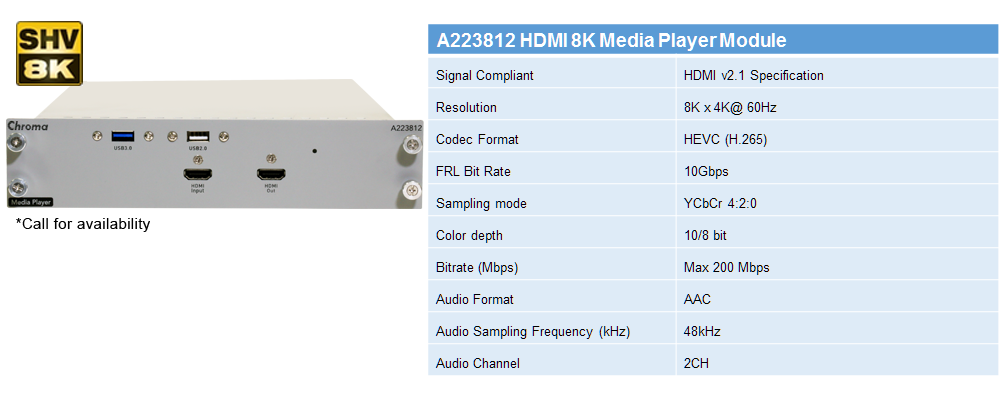

A223812 HDMI 8K Media Player Module
