1.2GHz以上に対応した、中型の電波暗箱
据え置きで使用する簡易型の電波暗箱。
・シールド性能：65dB typ＠2.4GHz・反射係数：20dB以上@1.2GHz～
マイクロニクス株式会社 電波暗箱・シールドボックス 中型タイプ (ME8661A)
・反射係数：20dB以上@1.2GHz～
電波暗箱・シールドボックス 中型タイプの特長
特長
据え置きで使用する簡易型の電波暗箱です。電波吸収体、アルミ板の2重構造になっており、低周波から18GHzまでの周波数帯をカバーしています。
またDUTを置くためのアクリル台が設置され、オプションの受信アンテナが簡単に取り付けられる構造となっています。
仕様
型式 ME8661A 外形寸法(約) 820(W)×608(H)×503(D)mm （突起物を除く） 内部寸法 700(W)×380(H)×380(D)mm アクリル台寸法 200×200mm 重量 約38㎏ (アンテナ含まず) 構造 電波吸収体、アルミ板の2重構造 シールド性能 65dB typ＠2.4GHz 反射係数 20dB以上@1.2GHz～ コネクタ - SMA 3 個（基準側1個、受信側2個）
- D-sub25ピン 1個
オプション - 受信スパイラルアンテナ
- 基準スパイラルアンテナ(アンテナ利得､RF 結合度データ付)
- 受信ホーンアンテナ
- 基準ホーンアンテナ(アンテナ利得､RF 結合度データ付)
- マイクロ波同軸ケーブル(0.5 ｍ、3m、4m)
- マイクロ波固定減衰器(1～10､12､13､15､20dB)
- 50Ω終端器(SMA)
- 50Ω-75Ω変換アダプタ BNC(P)-BNC(J)
- 変換アダプタ
- キャスター
標準価格 690,000円
特長
据え置きで使用する簡易型の電波暗箱です。電波吸収体、アルミ板の2重構造になっており、低周波から18GHzまでの周波数帯をカバーしています。
またDUTを置くためのアクリル台が設置され、オプションの受信アンテナが簡単に取り付けられる構造となっています。
仕様
| 型式 | ME8661A |
|---|---|
| 外形寸法(約) | 820(W)×608(H)×503(D)mm （突起物を除く） |
| 内部寸法 | 700(W)×380(H)×380(D)mm |
| アクリル台寸法 | 200×200mm |
| 重量 | 約38㎏ (アンテナ含まず) |
| 構造 | 電波吸収体、アルミ板の2重構造 |
| シールド性能 | 65dB typ＠2.4GHz |
| 反射係数 | 20dB以上@1.2GHz～ |
| コネクタ |
|
| オプション |
|
| 標準価格 | 690,000円 |

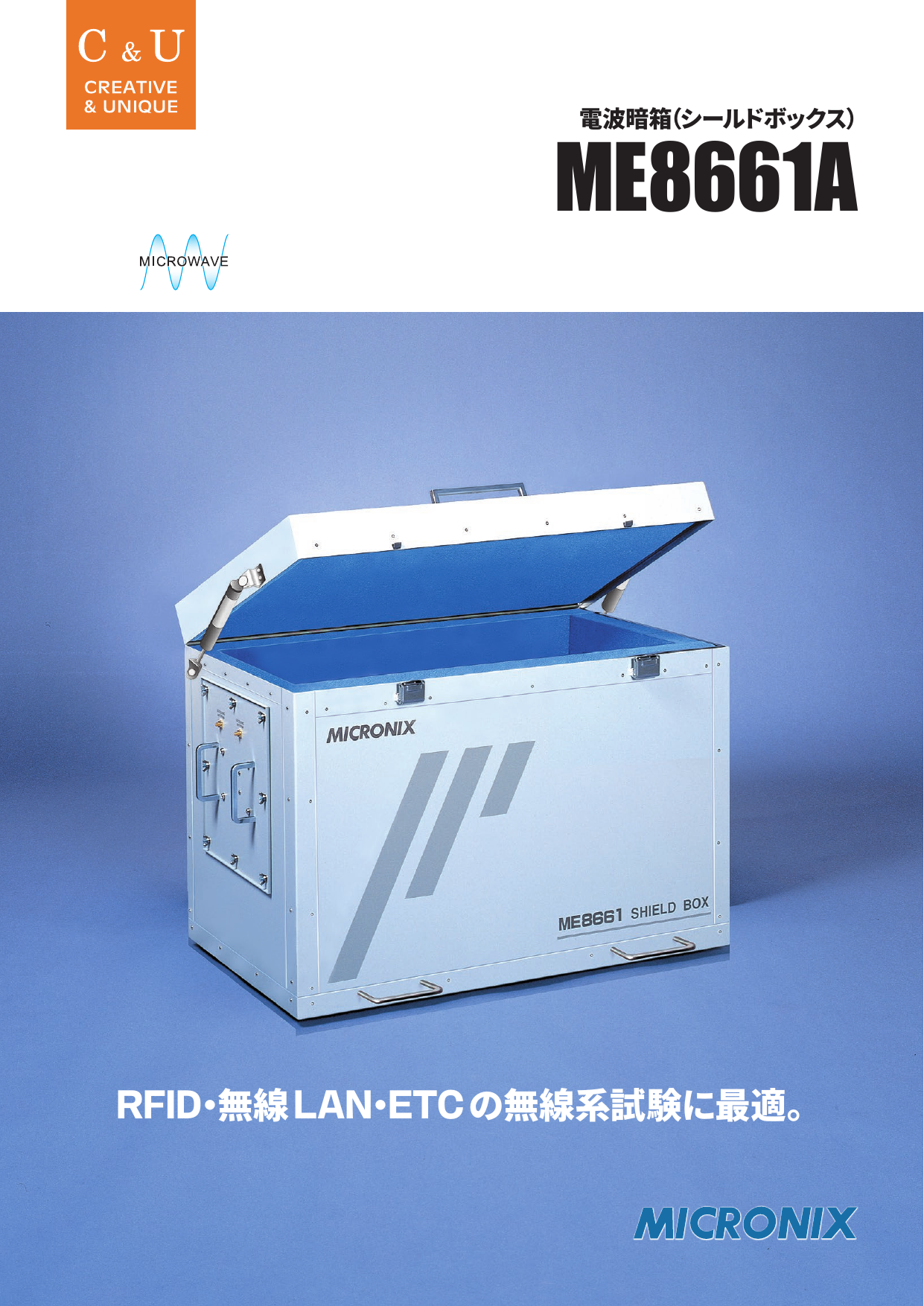

電波暗箱・シールドボックス 中型タイプの資料ダウンロード
