レゾルバ計測アンプ (RDC-100)

アトセンス株式会社｜最終更新日：2022/11/28

基本情報

レゾルバを使用した角度・速度計測ツールとして最適

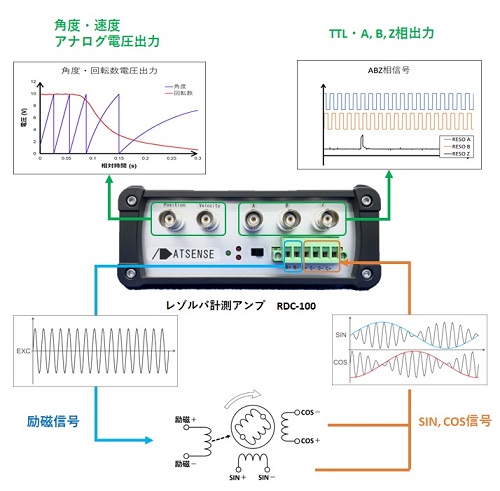

振幅変調タイプのレゾルバに接続し、回転軸の角度を計測する装置です。レゾルバに励磁信号を出力し、返ってくるSIN, COS信号からA,B,Zパルス信号を出力します。また角度・速度を演算し、結果に対応したアナログ電圧を出力します。 16bitのレゾルバ／デジタル変換IC (RDC) を用いており、高精度に角度を計測できます。インピーダンス100 – 200Ωのレゾルバを駆動することが可能です。

型番: RDC-100

価格: お問合せ下さい

発売日: 発売中

レゾルバ計測アンプの特長

●R/DコンバータICを使用する煩雑さを解消
●角度・速度に比例したアナログ電圧を出力（角度：0-10V　速度±10V）
●TTL信号、ABZ相信号出力
●多様な振幅変調タイプのレゾルバに対応
　　（変圧比:0.285/0.5・インピータンス：200Ω程度）

レゾルバ計測アンプの資料ダウンロード

レゾルバ計測アンプRDC100カタログ.pdf（919.49 KB）
