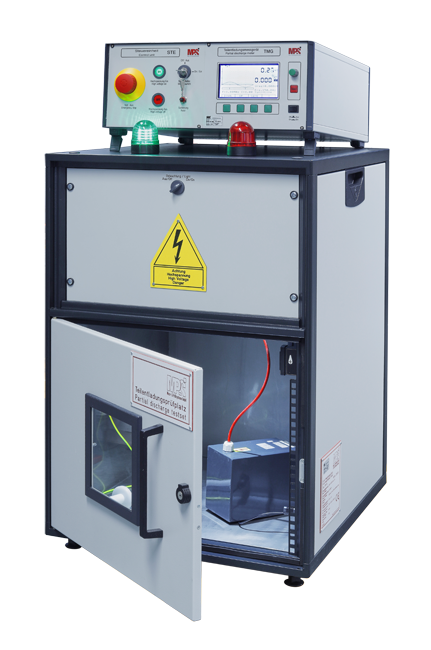

部分放電試験システム (TPP)

ウェーブクレスト株式会社｜最終更新日：2024/07/31

基本情報

電気部品の非破壊絶縁・品質試験（VDE 0110-1、EN 50178、IEC 60270、IEC 60060など）に使用。この試験セットは、開発、生産、品質保証における試験を可能にします。

●部分放電測定装置（TMG）は、実効電圧とピーク電圧の測定、および電流測定を統合しています。
●シールドされたPDフリー高電圧部
●電子式過電流シャットダウン付き制御ユニット（STE）

型番: TPP

価格: お問合せ下さい

発売日: 発売中

部分放電試験システムの特長

製品概要

TPP型部分放電試験システムは、電気部品の非破壊絶縁・品質試験（VDE 0110-1、EN 50178、IEC 60270、IEC 60060など）に使用されます。
この試験セットは、開発、生産、品質保証における試験を可能にします：

● 部分放電測定装置（TMG）は、実効電圧とピーク電圧の測定、および電流測定を統合しています。
● シールドされたPDフリー高電圧部
● 電子式過電流シャットダウン付き制御ユニット（STE）

MPSの標準テストセットは、3～20 kVのテスト電圧に対応しています。それ以上の電圧については、お問い合わせください。オプション

● 試験体を通した電流測定
● 高電圧部分放電パルス校正器（TPK-H）内蔵
● 直流電圧と電流の測定
● 高電圧スイッチ、複数のテスト項目を測定するため

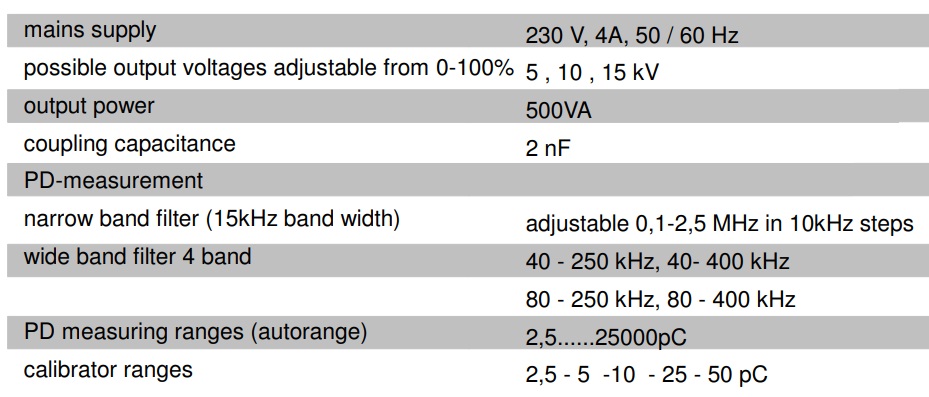

技術データ

オプション

● 異なる端子の自動接続用高電圧選択スイッチ

● 自動高電圧耐性キャリブレータ

● IEC 61 730-2 に準拠した PV モジュールのバックシートフォイル用などのテストアダプタ

● 制御、測定、およびデータ処理ソフトウェア MSPS

● MSPS 用 PD 分析モジュール

● MSPS 用グラフィカル PD および電圧曲線モジュール
