動きやすく、扱いやすい
● 最大可動域のための90°コラム回転（180°/270°/360°オプション）
● フォークのθコンプライアンス – タンブル軸のタンブルギア
● 全軸用インデックスボルト/クランプ
● オプションの電動Z軸、ツイスト軸、タンブル軸
ウェーブクレスト株式会社 ユニバーサルマニピュレータ (esMP4 plus)
ユニバーサルマニピュレータの特長
ユニバーサルマニピュレータ sMP4 plus
主要機能
●最大可動域のための90°コラム回転（180°/270°/360°オプション）
●フォークのθコンプライアンス – タンブル軸のタンブルギア
●全軸用インデックスボルト/クランプ
●オプションの電動Z軸、ツイスト軸、タンブル軸
仕様
【重量】
最大積載量：450 kg / 992 ポンド
最大システム重量 無負荷時：940 kg / 2,072 ポンド
最大システム重量 積載時：1,840 kg / 4,057 ポンド
(テストセットアップの構成/機器による)
【リニア】

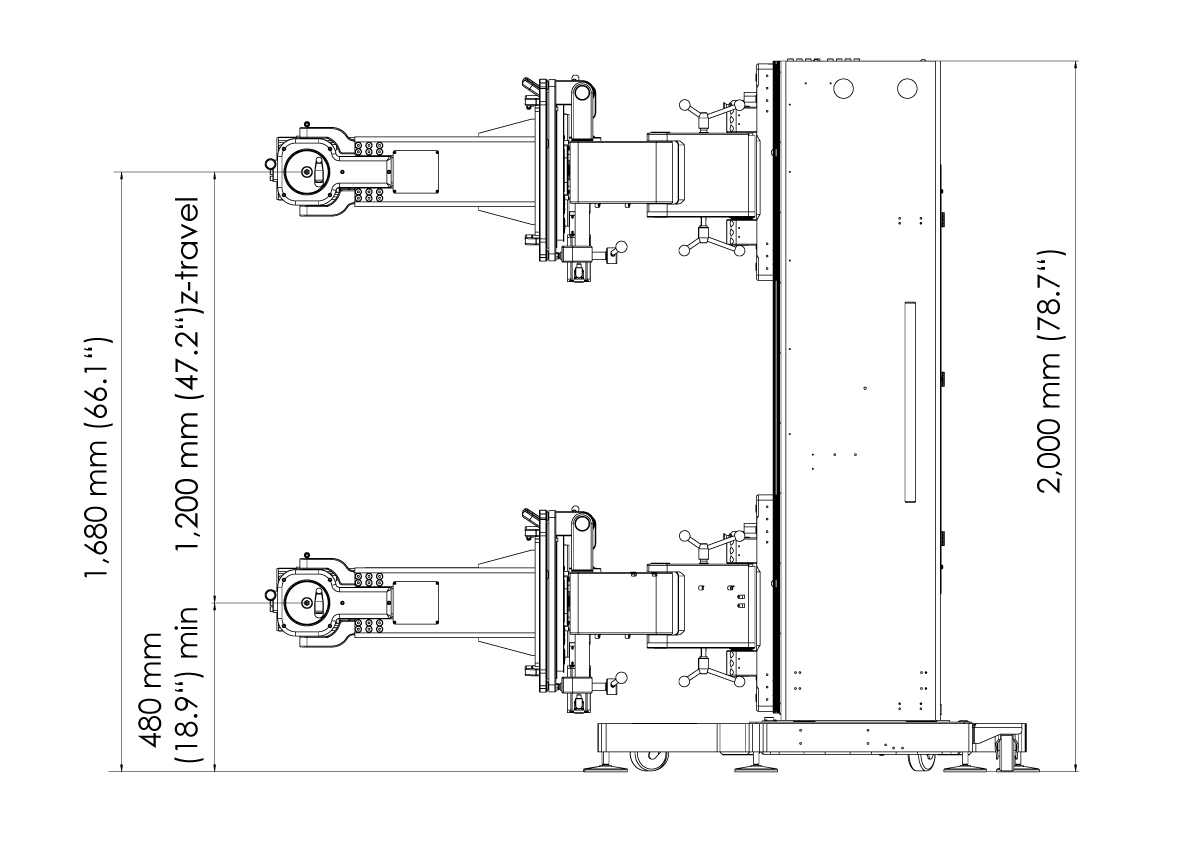

垂直移動（z軸）：1,200 mm（47.2インチ）
イン/アウト（Y軸）：300 mm (11.8″)
左右移動（Y軸）：360 mm (14.1″)
【回転】
タンブル：±90°
ツイスト：270°
シータ調整：±2.5°

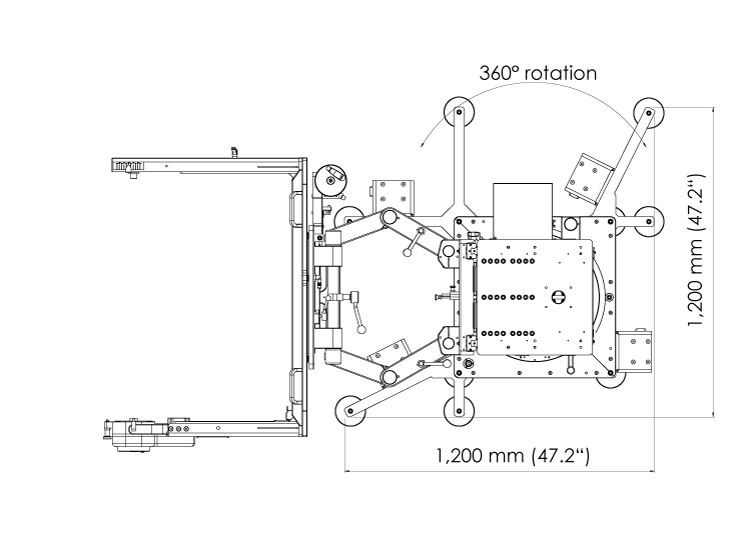

最大360°の回転運動：up to 360°
ユニバーサルマニピュレータ sMP4 plus
主要機能
●最大可動域のための90°コラム回転（180°/270°/360°オプション）
●フォークのθコンプライアンス – タンブル軸のタンブルギア
●全軸用インデックスボルト/クランプ
●オプションの電動Z軸、ツイスト軸、タンブル軸
仕様
【重量】
最大積載量：450 kg / 992 ポンド
最大システム重量 無負荷時：940 kg / 2,072 ポンド
最大システム重量 積載時：1,840 kg / 4,057 ポンド
(テストセットアップの構成/機器による)
【リニア】
垂直移動（z軸）：1,200 mm（47.2インチ）
イン/アウト（Y軸）：300 mm (11.8″)
左右移動（Y軸）：360 mm (14.1″)
【回転】
タンブル：±90°
ツイスト：270°
シータ調整：±2.5°
最大360°の回転運動：up to 360°
ユニバーサルマニピュレータの資料ダウンロード
