過渡応答とは？

過渡応答は、電源を選定する際の重要なパラメータの一つです。
一定の電流変化に対し、電圧が変動し出力定格の範囲内に収束する時間を規定しています。

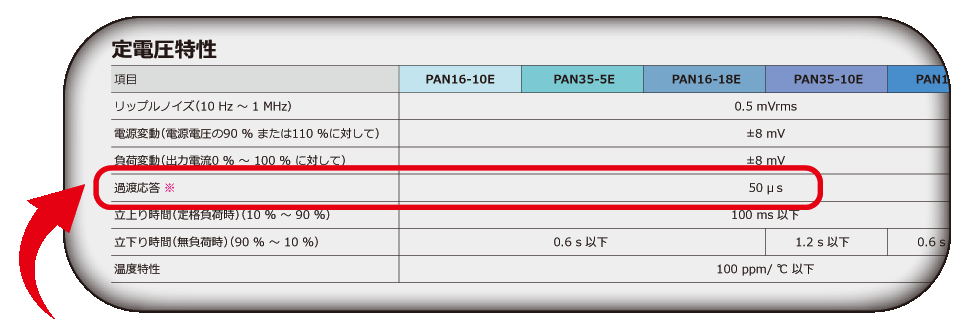

●仕様の味方（例：PAN-Eシリーズ）

※出力電流を10%～100%変化させたとき、出力電圧の変動が定格値の±（0.05% of rating+10mV）以内に復帰する
　迄の時間。

過渡応答は何に影響する？

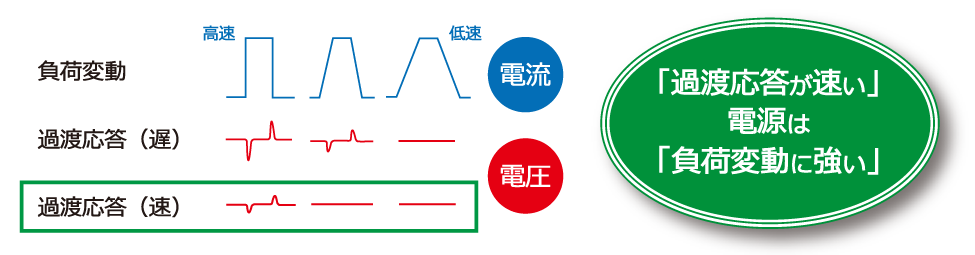

過渡応答が速いほど、電流が急峻に変化した場合でも電圧の変動が起こりにくくなります。

過渡応答特性が足りない場合、直流電源が負荷変動に追従できず安定した電圧を供給できない場合があります。

▶︎試験時の電流変化の速度やEUT(被試験物)の機器性能に合わせた選定が必要です。

過渡応答が悪いと何が起こる？

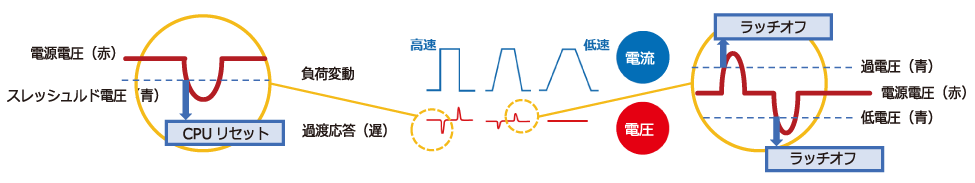

図のように、電圧の過渡的なディップにより、スレッシュルド電圧を下回ってしまい、CPUがリセットしたり、被試験物の過電圧及び低電圧範囲をオーバーしてしまい、ラッチオフする可能性があります。この様な時、試験者の方々は、安定した電源を選びたくなります！

過渡応答回復時間が速い電源の一例

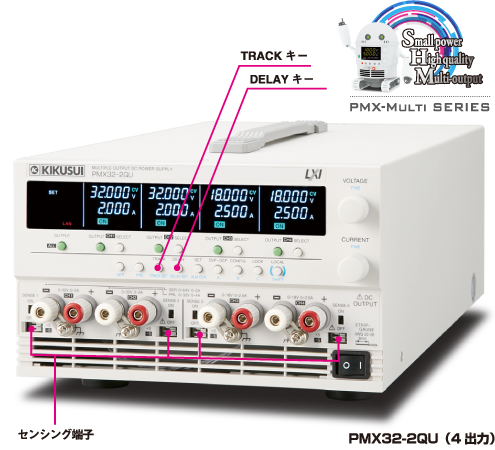

PMX-Multiシリーズは、各出力がアイソレーションされている小型の多出力直流電源です。PMX32-3DUは2ch、PMX32-3TRは3ch、PMX32-2QU は4chを同時に出力し各チャンネルを同時に可変（トラッキング）することができます。また、各モデルとも出力ch1と出力ch2を直列接続／並列接続がワンタッチで切替え可能です。さらにLAN（LXI規格に対応）、USB、RS232Cの通信インターフェースが標準装備ですので各種検査システムへの組み込み（システムアップ）が容易です。シリーズレギュレータ方式によるローノイズで安定した出力を得られる当シリーズは、トランジスタ、IC回路、オペアンプ等での実験、研究開発や生産ラインでの使用に最適です。

2、3、4出力の全3モデルをラインナップ
各出力がアイソレーション
高設定分解能電圧：1mV、電流：0.1mA
全チャンネルトラッキング制御可能
全チャンネルステータス同時表示
各出力オン／オフのディレイ
ワンタッチで直列／並列接続の切り替えが可能（出力ch1と出力ch2）
LAN（LXI）/USB/RS232C インターフェース標準装備
外部接点による出力のオン／オフコントロール
リモートセンシング機能
キーロック、3点メモリ機能
カラー液晶ディスプレイ（LCD）を採用で視認性アップ

用途

トランジスタ、IC回路、オペアンプ等での実験用電源
半導体評価試験システム等の組込用途
各種研究・開発用電源、生産ライン用組込電源
