耐電圧・絶縁抵抗試験

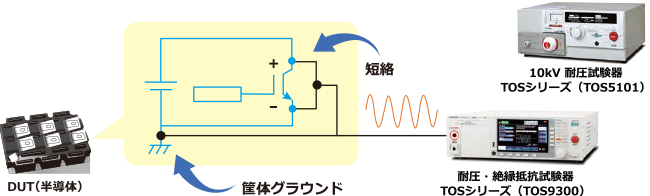

パワーデバイスの絶縁耐圧試験は、素子の電極部を短絡させ、筐体のフレーム間に電圧を印加します。
菊水電子工業の耐圧試験器は、シンプル操作の扱い易いモデルや最大10kVの高電圧モデル、多彩な試験に1台で対応可能なモデルなど、目的に合わせて機器をご選択いただけます。
●耐圧試験器（安全関連試験器）
| 型名 | 標準価格 （税抜） | 対応試験項目 | |||||
 AC 耐電圧 |  DC 耐電圧 |  絶縁抵抗 |  アース導通 |  漏洩電流 |  部分放電 | ||
| TOS9300 | ￥480,000 | ● | ● | ||||
| TOS9301 | ¥540,000 | ● | ● | ● | |||
| TOS9301PD | ¥1,080,000 | ● | ● | ● | ● | ||
| TOS9302 | ¥600,000 | ● | ● | ||||
| TOS9303 | ¥750,000 | ● | ● | ● | ● | ||
| TOS9303LC | ¥1,050,000 | ● | ● | ● | ● | ● | |
| TOS5302 | ¥278,000 | ● | ● | ||||
| TOS5301 | ¥220,000 | ● | ● | ||||
| TOS5300 | ¥198,000 | ● | |||||
| TOS5200 | ¥135,000 | ● | |||||
| TOS5101 | ¥420,000 | ● | ● | ||||
TOS9301PDは、電子機器／電子部品を対象としたAC/DC耐電圧試験、絶縁抵抗試験に加え、部分放電試験にも対応した電気安全規格試験マルチアナライザです。絶縁性評価に必要な安全試験が1台に集約されているので、無駄なく試験に対応できます。研究開発設備、品質保証試験や規格認証機関の試験設備、生産ラインの設備に適しています。
- AC5kV/100mA、DC7.2kV/100Wの耐電圧試験機能
- DC 出力：負極-1kV/ 正極 7.2kVの絶縁抵抗試験機能
- 絶縁破壊の検出感度を設定可能
- 最大出力電圧AC5KV、測定範囲0 ～ 10000PCの部分放電機能と搭載
- LAN/USB/RS232C 標準装備
- 視認性の高いカラー液晶ディスプレイ採用、各試験における測定値や規格概要などを表示
- 高電圧スキャナは、単体で試験器からの出力を分配可能（部分放電試験は除く）当社従来モデル 耐電圧 / 絶縁抵抗試験器［ TOS5300 シリーズ等 ］との接続も可能（TOS9320）
このページの記載内容は2022年2月現在のものです。
