オシロスコープは、ソーン・タッチ・トリガの時代へ 波形を囲んで選ぶだけ、3秒でトリガ！
•タッチ操作式の8.5インチ静電容量方式タッチスクリーンにより、生産性が向上 •業界最速の波形更新レート（100万波形/秒）と業界唯一のゾーントリガ機能を備え、問題を特定して切り分けることが可能 •6種類の測定器を1台に統合 •ゲーティッドFFTによるアナログ／デジタル／周波数ドメインの時間相関
キーサイト・テクノロジー株式会社 新・定番コンパクトタッチ (InfiniiVision 3000T Xシリーズ)
新・定番コンパクトタッチの特長

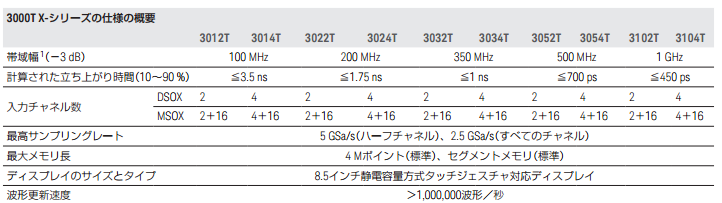

主な仕様
測定仕様 3000T Xシリーズ
垂直軸解像度通常時 8bit、最大12bit（高分解モード）
ピーク・ディテクト 250ps
垂直軸測定レンジ 1mV/div ～ 5V/div（1MΩまたは50Ω）
最大入力電圧 CATⅠ300Vrms、400Vpk：1.6kVpk CATⅡ300Vrms、400Vpk、
N2843A 10：1プローブ使用時 300Vrms
ダイナミック・レンジ ＋/－8 div
バンド幅制限 20MHz
時間軸測定レンジ 100MHz：5ns/div ～ 50sec/div
200/350MHz：2ns/div ～ 50sec/div
500MHz：1ns/div ～ 50sec/div
1GHz：500ps/div ～ 50sec/div
トリガ エッジ、パルス幅、ライト、パターン、TV、立ち上がり立下り違反、
遅延、外部、シーケンス、CAN、LIN、USB、I2C、SPI、n番目エッジ、
HDTV、RS-232C、UART、I2S、MIL-STD-1553、
ARINC429,SENT（オプション含む）
外部インタフェース USB2.0（ホスト、デバイス×2）、外部トリガ入出力（BNC）
消費電力最大 100W
新・定番コンパクトタッチの動画
Keysight 3000T X-Series Oscilloscopes (日本語字幕)
InfiniiVision 3000TXシリーズのデモビデオです。
主な仕様
測定仕様 3000T Xシリーズ
垂直軸解像度通常時 8bit、最大12bit（高分解モード）
ピーク・ディテクト 250ps
垂直軸測定レンジ 1mV/div ～ 5V/div（1MΩまたは50Ω）
最大入力電圧 CATⅠ300Vrms、400Vpk：1.6kVpk CATⅡ300Vrms、400Vpk、
N2843A 10：1プローブ使用時 300Vrms
ダイナミック・レンジ ＋/－8 div
バンド幅制限 20MHz
時間軸測定レンジ 100MHz：5ns/div ～ 50sec/div
200/350MHz：2ns/div ～ 50sec/div
500MHz：1ns/div ～ 50sec/div
1GHz：500ps/div ～ 50sec/div
トリガ エッジ、パルス幅、ライト、パターン、TV、立ち上がり立下り違反、
遅延、外部、シーケンス、CAN、LIN、USB、I2C、SPI、n番目エッジ、
HDTV、RS-232C、UART、I2S、MIL-STD-1553、
ARINC429,SENT（オプション含む）
外部インタフェース USB2.0（ホスト、デバイス×2）、外部トリガ入出力（BNC）
消費電力最大 100W
新・定番コンパクトタッチの動画
Keysight 3000T X-Series Oscilloscopes (日本語字幕)
InfiniiVision 3000TXシリーズのデモビデオです。
