多機能直流電子負荷装置

フラッグシップモデル、誕生。高速応答・大容量化・省スペース化を実現。

PLZ-5Wシリーズは、従来機であるPLZ-4Wシリーズの優れた操作性を継承しつつ、視認性の高いカラー液晶ディスプレイを採用。最大動作電圧150V、最低動作電圧1V で低電圧入力にも対応しています。

製品名: 多機能直流電子負荷装置

型番: PLZ-5Wシリーズ

価格: 263,000円（税込289,300円）〜662,000円（税込728,200円）

発売日: 発売中

お問い合わせはこちら

多機能直流電子負荷装置の特長

概要

PLZ-5Wシリーズ（以下、PLZ-5W）は、従来機（PLZ-4Wシリーズ）の優れた操作性を継承しつつ、視認性の高いカラー液晶ディスプレイ（LCD）を採用。最大動作電圧150V、最低動作電圧1Vで低電圧入力にも対応しています。本シリーズは、定電流、定抵抗、定電圧、定電力、定電流＋定電圧、定抵抗＋定電圧の6つの動作モードに加えて、電圧入力に対して任意の電流設定が可能な任意IV特性（ARB）モードを新たに搭載した、高性能な直流電子負荷装置です。
最高スルーレート60A/μs（PLZ1205W）の高速応答と10μAの最小設定分解能（PLZ205WLレンジ）に加え、ソフトスタート機能、可変スルーレート、レスポンス切替（CV/CRモード）、スイッチング機能、ABCプリセットメモリ、20個のセットアップメモリ、シーケンス機能など多彩な機能を備えています。また高速応答が可能になったことにより、高速な電流可変が必要な電源試験や電流センサーの試験などに柔軟に対応します。また外部電圧入力も広帯域化が図られ、さまざまなアプリケーションへの対応が可能です。さらに、ブースタ（PLZ2405WB）を接続することにより最大10.8kW/2160Aを省スペースで実現できます（当社従来比）。
通信インターフェースもLAN（LXI）/USB/RS232Cを標準装備し、各種検査システムへの組み込みが容易です。

特長

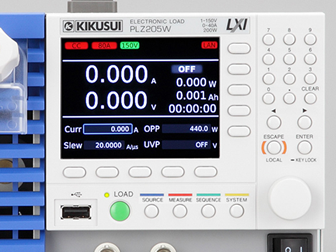

カラー液晶ディスプレイ（LCD）採用でスタイル一新！
カラーで視認性の高い表示が可能です。測定値（電圧、電流、電力）が常時表示されます。

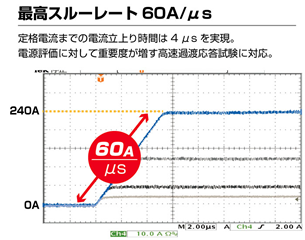

高スルーレート60A/μs
定格電流までの電流立上り時間は4μsを実現。電源評価に対して重要度が増す高速過渡応答試験に対応。

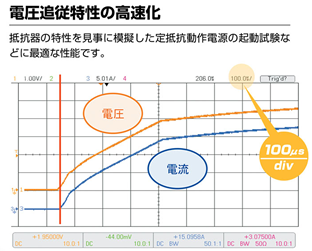

電圧追従特性の高速化
抵抗器の特性を見事に模擬した定抵抗動作電源の起動試験などに最適な性能です。

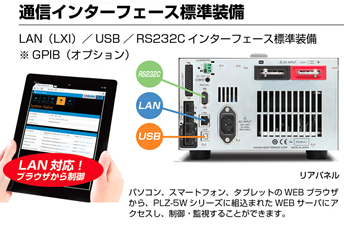

通信インターフェース標準装備
LAN（LXI）／USB／RS232Cインターフェースを標準装備。また。LAN接続した場合は、パソコン、スマートフォン、タブレットのWEBブラウザから、PLZ-5Wシリーズに組込まれたWEBサーバにアクセスし、制御・監視することができます。［推奨ブラウザ］ Internet Explorer 9.0以降、 Firefox 8.0以降、Safari/Mobile Safari5.1以降、 Chrome 15.0以降、Opera 11.0以降＊スマートフォン、タブレット等の接続にはWi-Fi環境（無線LANルータなど）が必要です。 ※GPIBは別売オプション（PIA5100）にて対応可

概要

PLZ205W	200W、1〜150V、40A、多機能直流電子負荷
PLZ405W	400W、1〜150V、80A、多機能直流電子負荷
PLZ1205W	1200W、1〜150V、240A、多機能直流電子負荷
PLZ2405WB	2400W、1〜150V、480A、PLZ1205W用ブースタ

大容量モデルもあります（スマートラック）

PLZ6005W SR	6kW、1〜150V、1200A、スマートラック
PLZ10005W SR	10.8kW、1〜150V、2160A、スマートラック
PLZ15005W SR	15.6kW、1〜150V、2160A、スマートラック
PLZ20005W SR	20.4W、1〜150V、2160A、スマートラック

インピーダンス計測機能付モデル＊大容量モデルも特注にて対応可能。

PLZ205WZ	200W、1〜150V、40A、インピーダンス測定システム（SPEC21192）
PLZ405WZ	400W、1〜150V、80A、インピーダンス測定システム（SPEC21192）
PLZ1205WZ	1200W、1〜150V、240A、インピーダンス測定システム（SPEC21192）
